Der Tauchschaft soll möglichst mit seiner ganzen Länge der zu
messenden Temperatur ausgesetzt sein. Mindestens aber die Länge
des aktiven Teils, welche der Länge des Gasausdehnungsgefäßes
entspricht (aktive Länge).
■
Der Temperaturfühler muss in Rohrleitungen oder sonstigen
Messstellen der Strömungsrichtung möglichst schräg entgegenge-
richtet stehen.
■
Wärmeableitfehler entstehen, wenn der Messraum, dessen Tempe-
ratur angezeigt werden soll, sehr klein ist, so dass sich die Masse
des Temperaturfühlers als Wärmekapazität bemerkbar macht.
Wärmeableitfehler können auch bei nicht genügender Einbautiefe
entstehen, wenn die Befestigungsarmatur an einem guten Wärmelei-
ter (Metallplatten oder dergleichen) befestigt ist und ein erheblicher
Temperaturunterschied zwischen der Mess- und der Befestigungs-
element-Temperatur besteht.
■
Das Anzeigegehäuse muss erschütterungsfrei montiert werden.
Gegebenenfalls kann z. B. durch eine exible Verbindungsleitung
von der Messstelle zum Thermometer und die Befestigung über
eine Messgerätehalterung eine Entkopplung vom Einbauort erreicht
werden.
Falls dies nicht möglich ist, dürfen folgende Grenzwerte nicht
überschritten werden:
Frequenzbereich < 150 Hz
Beschleunigung < 0,5 g (5 m/s
2
)
Belüftungsventil (falls vorhanden) nach der
Montage von CLOSE auf OPEN stellen.

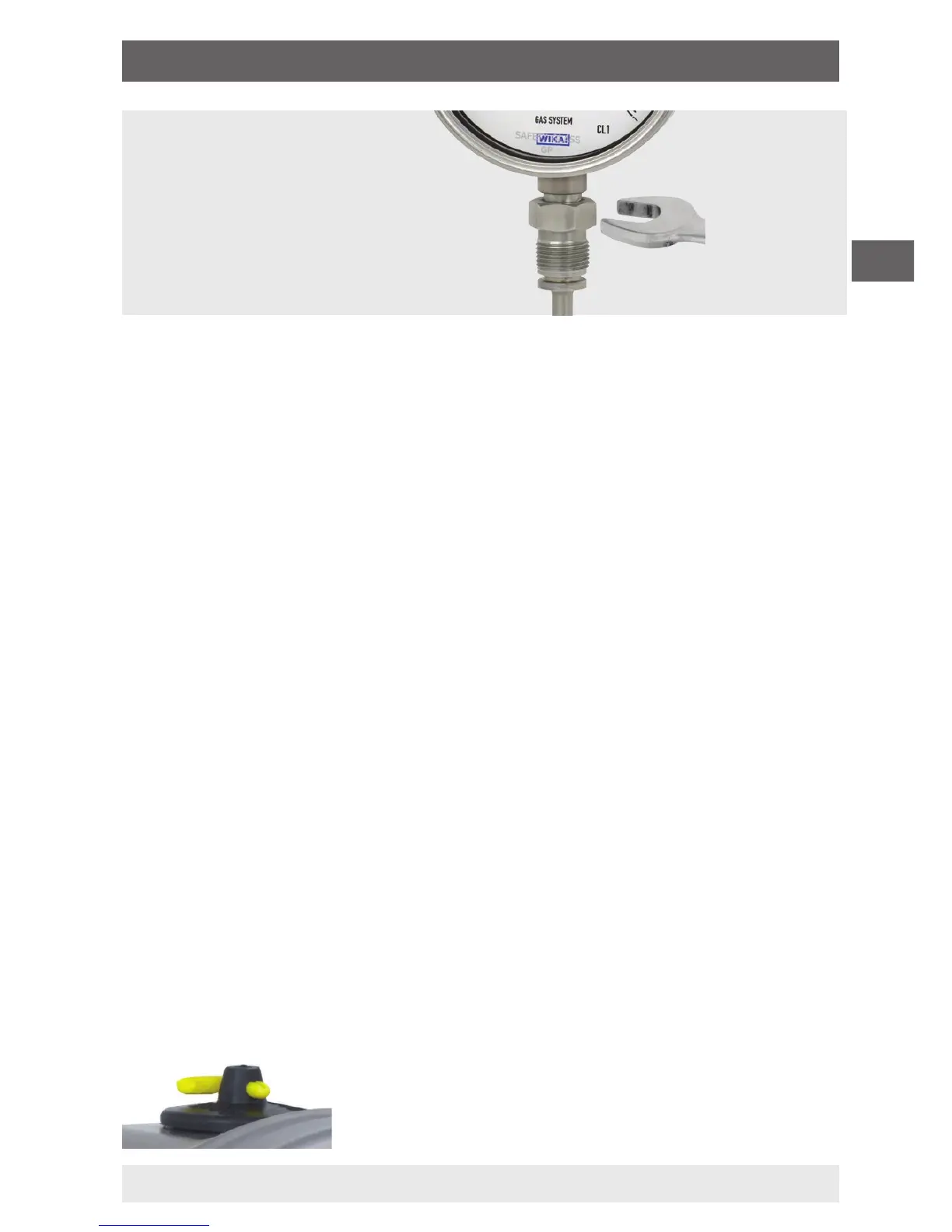

Montage mit
Gabelschlüssel
