2. Aufbau und Funktion
2.1 Überblick

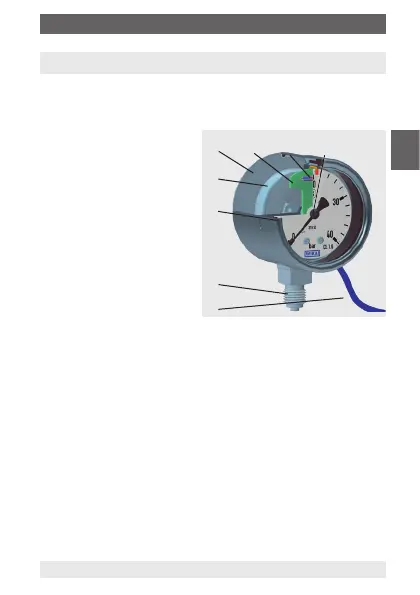

Beispiel Typ PGS23.063 mit Kontakttyp 851-A

Mehrschichten-
Sicherheitsglas

Messglied

Ausblasbare
Gehäuserückwand

Platine Reed-Schalter

Sollwertzeiger

Instrumentenzeiger

Elektrischer Anschluss

Prozessanschluss
2.2 Beschreibung
Diese Manometer mit Reed-Kontakt sind für Anwendungen in
explosionsgefährdeten Bereichen zugelassen. WIKA fertigt und
qualifiziert diese Geräte in Anlehnung an EN 837-1 (Manometer)
und DIN 16085 (Schaltkontakte) in der Sicherheitsausführung „S3“.
Sicherheitsausführung „S3“ nach EN 837-1
Diese Ausführung besteht aus Mehrschichten-Sicherheitsglas,
einer bruchsicheren Trennwand zwischen Messsystem und Ziffer-
blatt sowie einer ausblasbaren Rückwand. Im Fehlerfall ist der
Bediener an der Frontseite geschützt, da Messstoffe und Bauteile
nur über die Rückseite des Gehäuses austreten können.


   


