Manometer mit Reed-Kontakt Typ 851-A, für Ex-Bereiche
DE
Beim Einschrauben der Geräte darf die zum Abdichten
erforderliche Kraft nicht über das Gehäuse aufgebracht werden,
sondern mit geeignetem Werkzeug nur über die dafür
vorgesehenen Schlüsselflächen.
Für zylindrische Gewinde sind an der Dichtfläche Flachdich-
tungen, Dichtlinsen oder WIKA-Profildichtungen einzusetzen. Bei
kegeligen Gewinden (z. B. NPT-Gewinde) erfolgt die Abdichtung
im Gewinde , mit geeignetem Dichtungswerkstoff (EN 837-2).
Das Anzugsmoment ist von der eingesetzten Dichtung abhängig.
Um das Messgerät in die Stellung zu bringen, in der es sich am
besten ablesen lässt, ist ein Anschluss mit Spannmuffe oder
Überwurfmutter zu empfehlen. Sofern ein Gerät eine Entlastungs-
öffnung besitzt, muss diese vor Blockierung durch Geräteteile
oder Schmutz geschützt sein.
Installation
Nennlage nach EN 837-3 / 9.6.6 Bild 7: 90° ( ⊥ )
Prozessanschluss unten

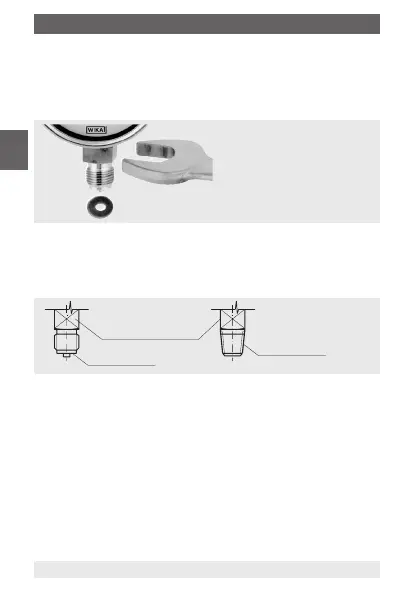

Montage mit Gabelschlüssel
Abdichtung im
Gewinde
Schlüsselfläche
Dichtfläche
5. Inbetriebnahme, Betrieb
