56 WIKA Betriebsanleitung Druckschalter; Typ PSD-3x
DE
11430486.07 04/2015 EN/DE/FR/ES

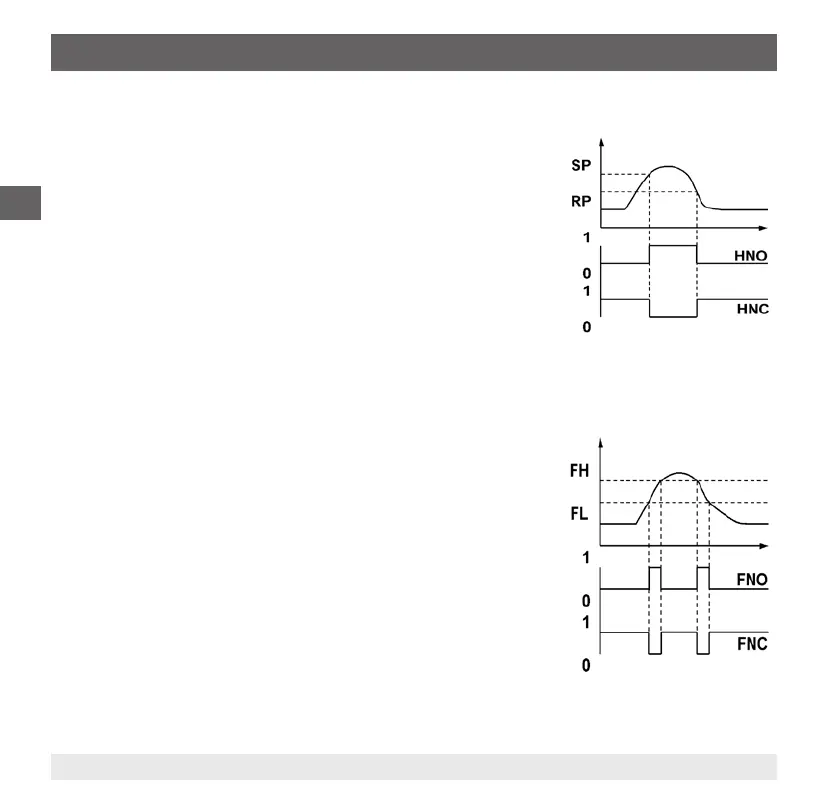

6.6 Schaltfunktionen
Hysteresefunktion
Wenn der Systemdruck um den Sollwert schwankt, hält die Hysterese
den Schaltzustand der Ausgänge stabil. Bei steigendem Systemdruck
schaltet der Ausgang bei Erreichen des Schaltpunktes (SP).
■
Schließerkontakt (HNO): aktiv
■
Önerkontakt (HNC): inaktiv
Fällt der Systemdruck wieder ab, schaltet der Ausgang erst wieder
zurück, wenn der Rückschaltpunkt (RP) erreicht ist.
■
Schließerkontakt (HNO): inaktiv
■
Önerkontakt (HNC): aktiv
Fensterfunktion
Die Fensterfunktion erlaubt die Überwachung eines denierten
Bereiches.
Bendet sich der Systemdruck zwischen dem Fenster High (FH) und
dem Fenster Low (FL), schaltet der Ausgang.
■
Schließerkontakt (FNO): aktiv
■
Önerkontakt (FNC): inaktiv
Bendet sich der Systemdruck außerhalb des Fensters High (FH) und
des Fensters Low (FL), schaltet der Ausgang nicht.
■
Schließerkontakt (FNO): inaktiv
■
Önerkontakt (FNC): aktiv
6. Inbetriebnahme, Betrieb
Abb.: Hysteresefunktion
Abb.: Fensterfunktion
