Wilfa TRYSIL Series User Manual

8
Svenska
17
Air outlet selection switch
16
N(1) 2 3
BU BK BN
19
20
21
22
18
N(1) 2 3
BU BK BN
3
9
12
10
14
15
13
11
3
1 2
5
6
2
4
7
8

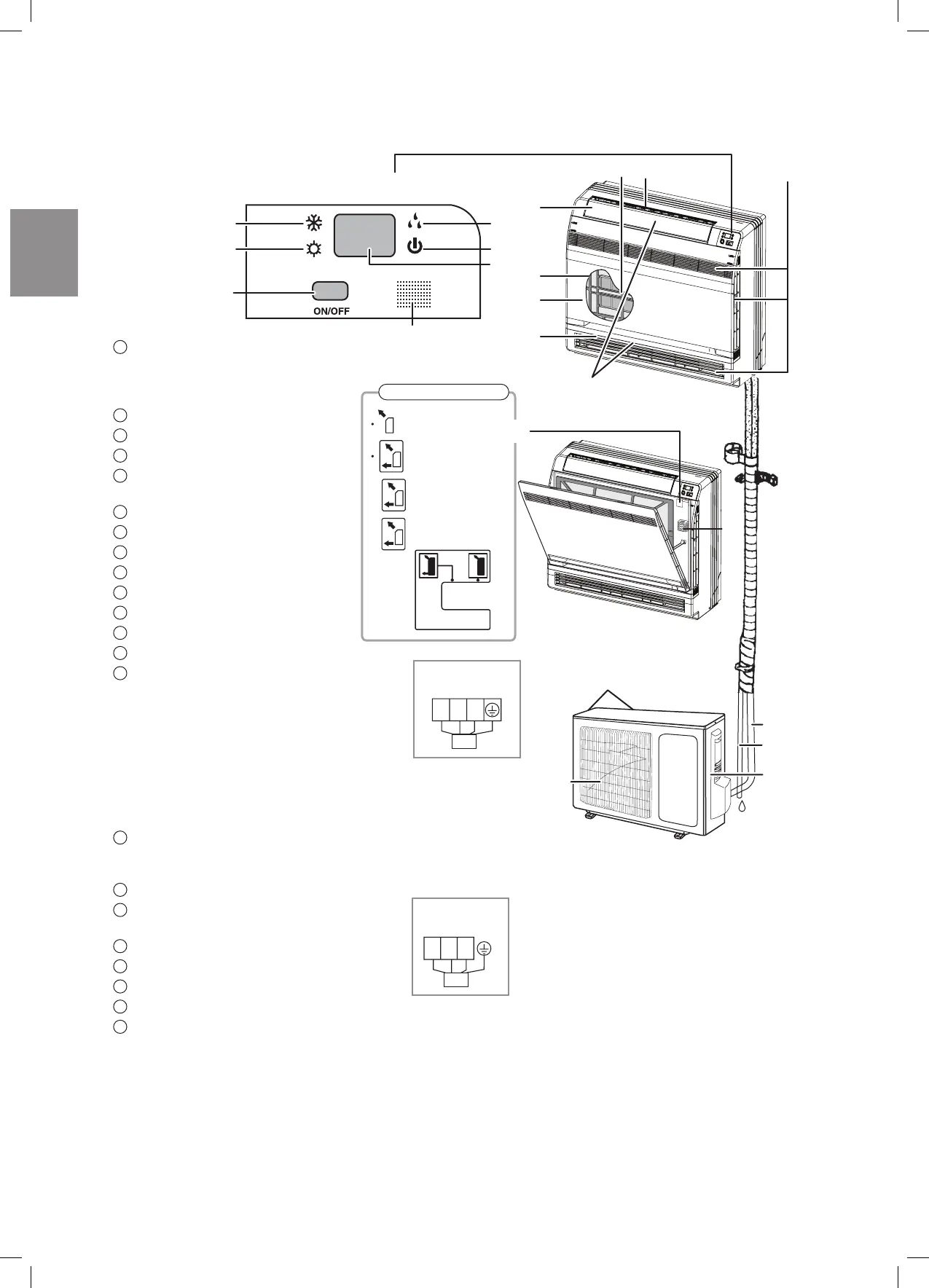

PRODUKTÖVERSIKT – INOM- OCH UTOMHUSDEL
1
Fotokatalytiskt luftrenande titanapatit-
filter
• Dessa filter sitter på insidan av
luftfiltren
2
Luftutsläpp
3
Display
4
Frontpanel
5
Lameller – vertikala blad (lamellerna
är på in- eller utsidan av luftutloppet)
6
Luftintag
7
Luftintag
8
Klaff – horisontellt blad
9
COOL-lampa
10
HEAT-lampa
11
DRY-lampa
12
Driftslampa
13
LED-display
14
Strömbrytare (ON/OFF) för inomhusdel
• Tryck på denna strömbrytare en gång för att
starta driften, tryck en gång till för att stänga
av den
• Kylningsmodell i COOL-läge har en
temperaturinställning på 25 °C och
luftflödeshastighet på AUTO
• Värmepumpsmodell i AUTO-läge har
en temperaturinställning på 25 °C och
luftflödeshastighet på AUTO
15
Signalmottagare
• Mottagaren tar emot signalerna från fjärrkontrollen.
En kort ljudsignal (pip) avges vid mottagning av signal.
16
Luftutloppskopplare
17
Rumstemperaturssensor
• Den känner av lufttemperaturen runt enheten
18
Luftintag: (baktill och på sidan)
19
Köldmedierör och kabel mellan delarna
20
Avloppsslang
21
Jorduttag (inomhusdelens hölje)
22
Luftutsläpp
Obs!
• Innan du öppnar frontpanelen – se till att stänga av apparaten först och slå ifrån jordfelsbrytaren.
• Rör inte vid metalldelarna inuti inomhusdelen – risk för personskada
• Av säkerhetsskäl måste en skadad nätkabel alltid bytas ut av tillverkaren, dennes servicerepresentant eller
motsvarande kvalificerad fackman.
• Apparaten måste installeras i enlighet med gällande nationella föreskrifter för kabeldragning och elsäkerhet.
• Vid fast elinstallation krävs anslutning av en frånskiljande enhet med minst 3 mm kontaktseparation. För modeller
med stickkontakt – se till att stickkontakten är inom räckhåll efter installationen
Luftutloppskopplare
Med denna inställning
kommer luftflödet endast
från det övre utloppet.
Inställningen väljer ett luft-
flödesmönster automatiskt
beroende på läge och
förutsättningar.
Denna inställning
rekommenderas
Detta är fabriks-
inställningen vid
leverans av enheten
Ledningskoppling
inomhusdel
Ledningskoppling
utomhusdel
Gul/
grön
Gul/
grön
Öppna frontpanelen
Trysil 6500_20_02_A4.indb 8 25.07.17 11.38
