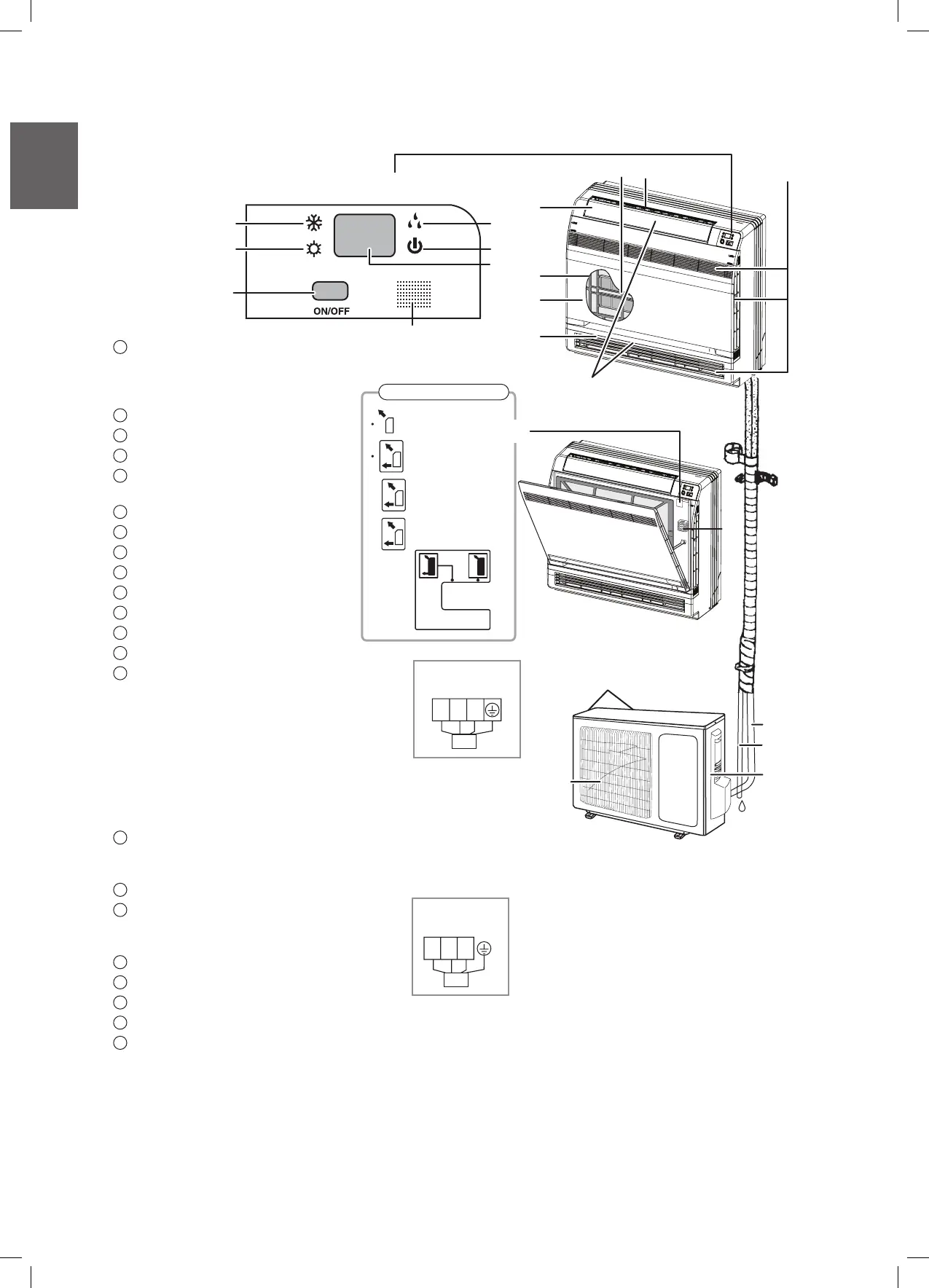

PRODUKTOVERSIKT – INNENDØRSENHET OG UTENDØRSENHET
1
Fotokatalytisk luftrensefilter med
titanapatitt
• Disse filtrene er festet på innsiden
av luftfiltrene
2
Luftuttak
3
Display
4
Frontpanel
5
Spjeld - vertikale lameller (spjeldene
er festet på innsiden av luftuttaket)
6
Luftinntak
7
Luftinntak
8
Klaff - horisontal lamell
9
Kjølemodus-lampe (COOL)
10
Varmemodus-lys (Heat)
11
Tørkemodus-lampe (Dry)
12
Startlampe (Run)
13
LED-display
14
Innendørsenhet AV/PÅ-bryter
• Trykk på denne bryteren én gang for å starte
klimaanlegget og trykk én gang til for å slå av
klimaanlegget
• Kjølemodell i COOL-modus har en
temperaturinnstilling på 25 °C og AUTO
luftmengde
• Varmepumpemodell i AUTO-modus har en
temperaturinnstilling på 25 °C og AUTO
luftmengde
15
Signalmottaker
• Denne mottar signaler fra fjernkontrollen.
Når enheten mottar et signal, vil du høre et kort lydsignal.
16
Velgerbryter luftuttak
17
Temperatursensor
• Denne registrerer lufttemperaturen rundt
enheten
18
Luftinntak: (bak og på siden)
19
Kjølerør og mellomkabel
20
Avløpsslange
21
Jordledning (innvendig deksel)
22
Luftuttak
OBS!
• Før du åpner frontpanelet må du stanse enheten og slå automatsikringen AV.
• Du må ikke komme i kontakt med metalldelene på innsiden av innendørsenheten ettersom dette kan føre til skade.
• Hvis strømledningen er skadet, må den skiftes av produsenten, produsentens servicerepresentant eller en tilsvarende
kvalifisert person for å unngå elektrisk støt.
• Dette apparatet skal installeres i henhold til bestemmelsene for lokalt ledningsnett.
• En allpolig skillebryter med minst 3 mm kontaktseparering i alle poler skal kobles til fast ledningsnett. For modeller
med støpsel, må støpselet være lett tilgjengelig etter installasjon.
Velgerbryter luftuttak
Denne innstillingen blåser
luft kun fra øvre uttak.
Denne innstillingen
bestemmer et blåse mønster
automatisk avhengig av
modus og tilstand.
Denne innstillingen
anbefales
Denne enheten er sendt
fra fabrikk med denne
innstillingen
Innendørsenhet
ledningsnett
Utendørsenhet
ledningsnett
Gul/
grønn
Gul/
grønn
Åpne frontpanelet
