8
17
Air outlet selection switch
16
N(1)
2 3
BU BK BN
19
20
21
22
18
N(1) 2 3
BU BK BN
3
9
12
10
14
15
13
11
3
1 2
5
6
2
4
7
8

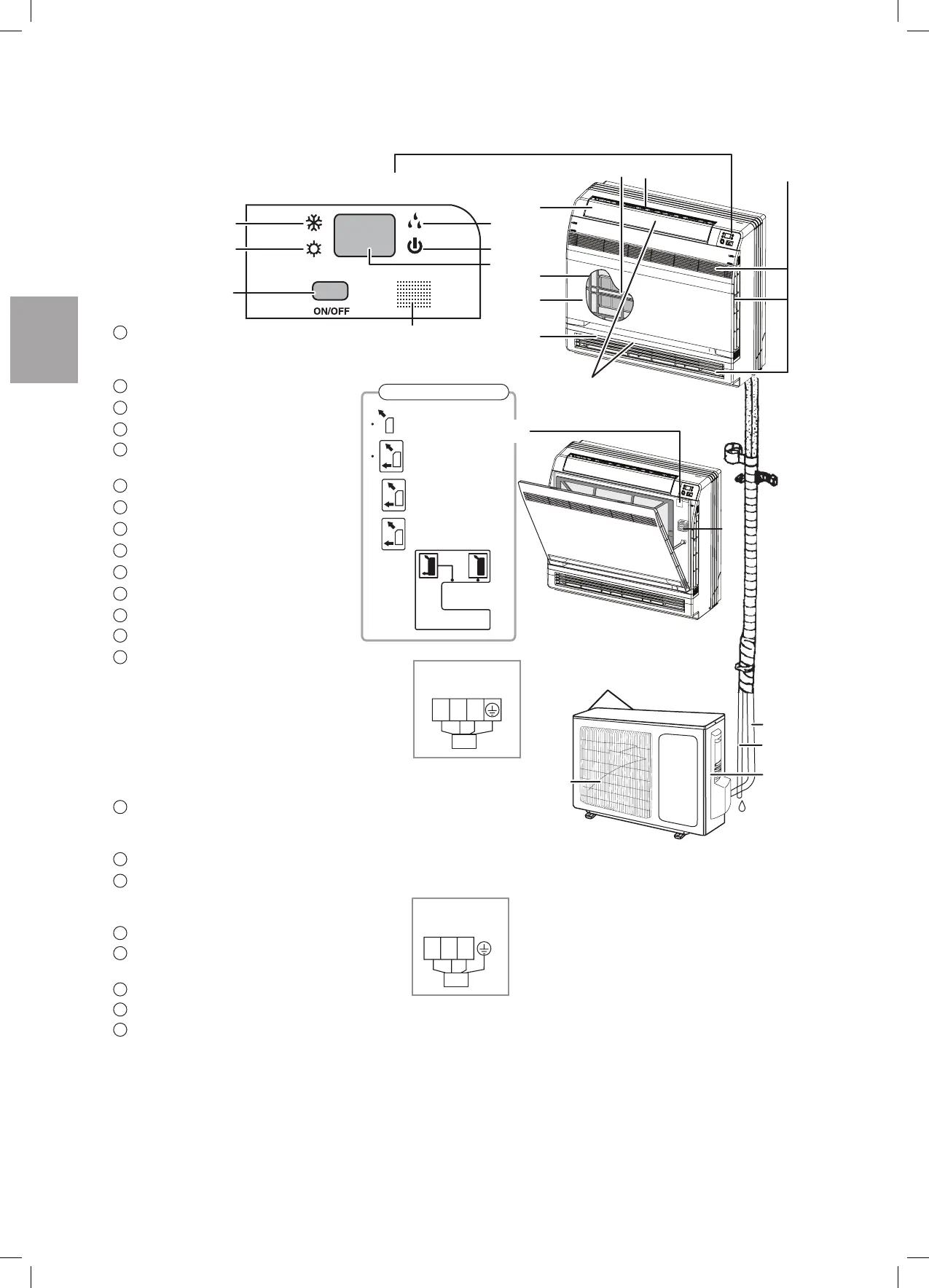

PRODUKTOVERSIGT – INDENDØRS OG UDENDØRS ENHED
1
Fotokatalytisk luftfilter i titaniumapatit
• Disse filtre er fastgjort på indersiden
af luftfiltrene
2
Luftudtag
3
Skærm
4
Frontpanel
5
Spjæld - vertikale knive (spjældene
er på indersiden af luftudtaget)
6
Luftindtag
7
Luftindtag
8
Flap – horisontal knive
9
Indikatorpære til afkølingsfunktion
10
Indikatorpære til opvarmningsfunktion
11
Indikatorpære til tørrefunktion
12
Indikatorpære til drift
13
LED display
14
Indedelens ON/OFF-knap
• Tryk på denne knap en gang for at tænde
enheden, tryk igen for at slukke den
• Afkølingsfunktion i tilstanden COOL
har en temperaturindstilling på 25°C og
luftstrømshastigheden er på AUTO
• Varmepumpemodellen i tilstanden AUTO
har en temperaturindstilling på 25°C og
luftstrømshastigheden er på AUTO
15
Signalmodtager
• Den modtager signaler fra fjernbetjeningen.
Når enheden modtager et signal, hører du et kort bip.
16
Knap til valg af luftudtag
17
Rumtemperaturføler
• Den registrerer lufttemperaturen omkring
enheden
18
Luftindtag: (Bagside og side)
19
Kølemiddelrør og kabel til forbindelse af
enheder
20
Afløbsslange
21
Jordterminal (under panelet)
22
Luftudtag
Bemærk:
• Før man åbner frontpanelet, skal man sørge for at stoppe betjeningen og sætte afbryderen på OFF.
• Rør ikke metaldelene på indersiden af indendørsenheden, da det kan medføre skade
• Hvis strømledningen er beskadiget, skal den udskiftes af producenten, en fagmand eller en lignende kvalificeret
person for at undgå farlige situationer.
• Apparatet skal installeres i henhold til nationale ledningsnetregler.
• En afbryderknap til alle poler med en kontaktadskillelse på mindst 3 mm i alle poler bør tilsluttes i fast
installationssystem. For modeller med stikkontakt skal man sørge for, at stikkene er inden for rækkevidde efter
installationen.
Knap til valg af luftudtag
Denne indstilling
blæser kun luft fra den
øvre udgang.
Denne indstilling
bestemmer automa-
tisk et blæsemønster
afhængigt af tilstand
og betingelser.
Dette er den an-
befalede indstilling
Enheden sendes fra
fabrikken med denne
indstilling
Kabelterminal til
indendørsenhed
Kabelterminal til
udendørsenhed
Gul/
grøn
Gul/
grøn
Åbn frontpanelet.
