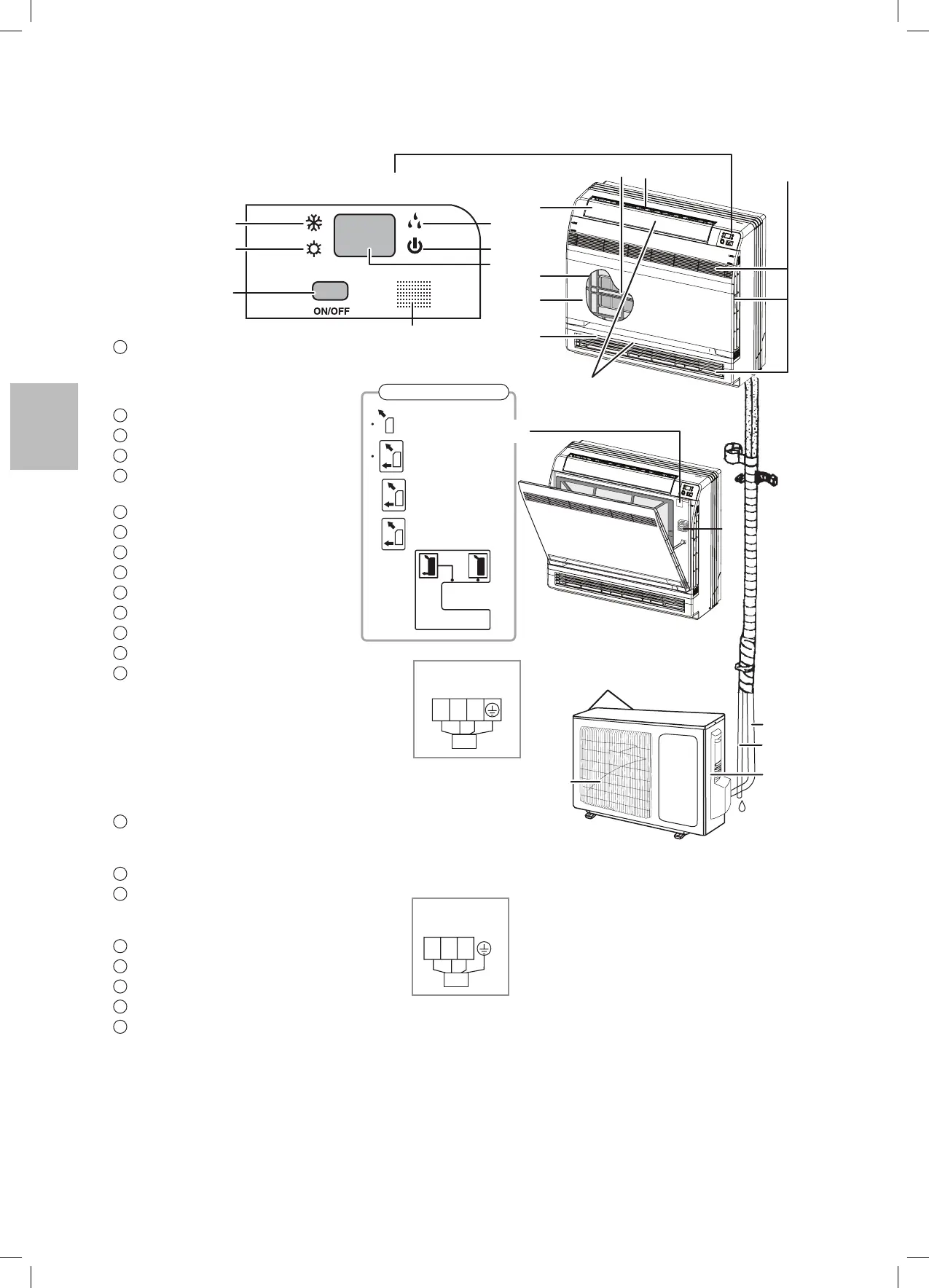

YLEISKATSAUS – SISÄ- JA ULKOYKSIKKÖ
1
Fotokatalyyttinen titaani-
apatiittisuodatin ilman puhdistamiseen
• Nämä suodattimet sijaitsevat
ilmansuodattimien sisällä.
2
Ilmanpoisto
3
Näyttö
4
Etupaneeli
5
Ilman ohjaaminen pystysuunnassa
(säleikkö sijaitsee ilmanpoistossa)
6
Ilmanotto
7
Ilmanotto
8
Ilman ohjaaminen vaakasuunnassa
9
Jäähdyttämisen merkkivalo
10
Lämmittämisen merkkivalo
11
Kuivaamisen merkkivalo
12
Toimintamerkkivalo
13
LED-näyttö
14
Sisäyksikön virtakytkin
• Laite käynnistetään ja sammutetaan
painamalla tätä.
• Jäähdytettäessä lämpötilaksi on asetettu
25°C. Ilman virtausasetus on automaattinen.
• Lämpöpumpulla varustetussa mallissa
automaattisessa toimintatilassa lämpötilaksi
on asetettu 25 °C. Ilman virtausasetus on
automaattinen.
15
Signaalin vastaanotto
• Vastaanottaa kaukosäätimen lähettämät signaalit.
Kun laite vastaanottaa signaalin, kuuluu lyhyt merkkiääni.
16
Ilmanvirtauksen suuntauksen valitsin
17
Huonelämpötilan tunnistin
• Tunnistaa laitetta ympäröivän ilman
lämpötilan.
18
Ilman tulo: (takaosa ja kylki)
19
Kylmäaineputki ja laitteiden välinen johto
20
Vedenpoistoletku
21
Maadoitusliitäntä (kannen alla)
22
Ilmanpoisto
Huomautus:
• Ennen etupaneelin avaamista katkaise virta. Jos laite on yhdistetty virransyöttöön katkaisijan avulla, katkaise virta
myös katkaisijasta.
• Älä koske sisäyksikön sisäisiin metalliosiin. Muutoin voi aiheutua henkilövahinko.
• Jos virtajohto vahingoittuu, se on vaaratilanteiden ehkäisemiseksi aina vaihdettava uuteen valtuutetussa
huoltokorjaamossa. Työn voi tehdä myös koulutettu asentaja.
• Laite on asennettava kansallisten sähköasennusmääräysten mukaisesti.
• Kiinteässä johdotuksessa on oltava kansallisten sähköasennusmääräysten mukainen kaikkien napojen pääkytkin, jossa
on vähintään 3 mm:n erotus. Jos käytetään virtapistoketta, varmista, että siihen pääsee käsiksi asennuksen jälkeen.
Ilmanvirtauksen suuntauksen valitsin
Tällä asetuksella ilmaa
puhalletaan vain
ylemmästä poistosta.
Tätä asetusta käytettäessä
puhallus määräytyy auto-
maattisesti toimintatilan ja
olosuhteiden mukaan.
Tämän asetuksen
käyttämistä suositellaan.
Kun laite toimitetaan
tehtaalta, tämä asetus
on käytössä.
Sisäyksikön kytkentä
Ulkoyksikön kytkentä
Keltainen/
vihreä
Keltainen/
vihreä
Etupaneelin avaaminen
