Français
106 WILO SE 03/2013
REMARQUE :
Le nombre de couplages max. par heure indiqué
pour chaque puissance dans le tableau est déter-
miné par le moteur de la pompe et ne doit pas être
dépassé (adapter le paramétrage du régulateur en
conséquence, voir p. ex. les temporisations).
• Protection par fusible côté réseau selon les indica-
tions données dans le schéma des connexions
• Introduire les extrémités du câble électrique dans
les passe-câbles à vis et les entrées et les connec-
ter conformément aux symboles sur les réglettes
àbornes.
• Le câble à 4 brins (L1, L2, L3, N,PE) doit être fourni
par le client. Le raccordement est réalisé sur
l'interrupteur principal (Fig. 1a-e, Pos. 1) ou, sur
les installations plus puissantes, sur les réglettes
à bornes conformément au schéma des con-
nexions, PE sur la barre de terre.
Alimentation réseau des pompes
Tenir compte de la notice de montage et de mise
en service de la pompe !
Raccordement de puissance
Les pompes sont raccordées sur les barrettes à
bornes conformément au schéma des connexions,
le conducteur de protection doit être raccordé sur
la barre de terre. Utiliser un câble moteur blindé

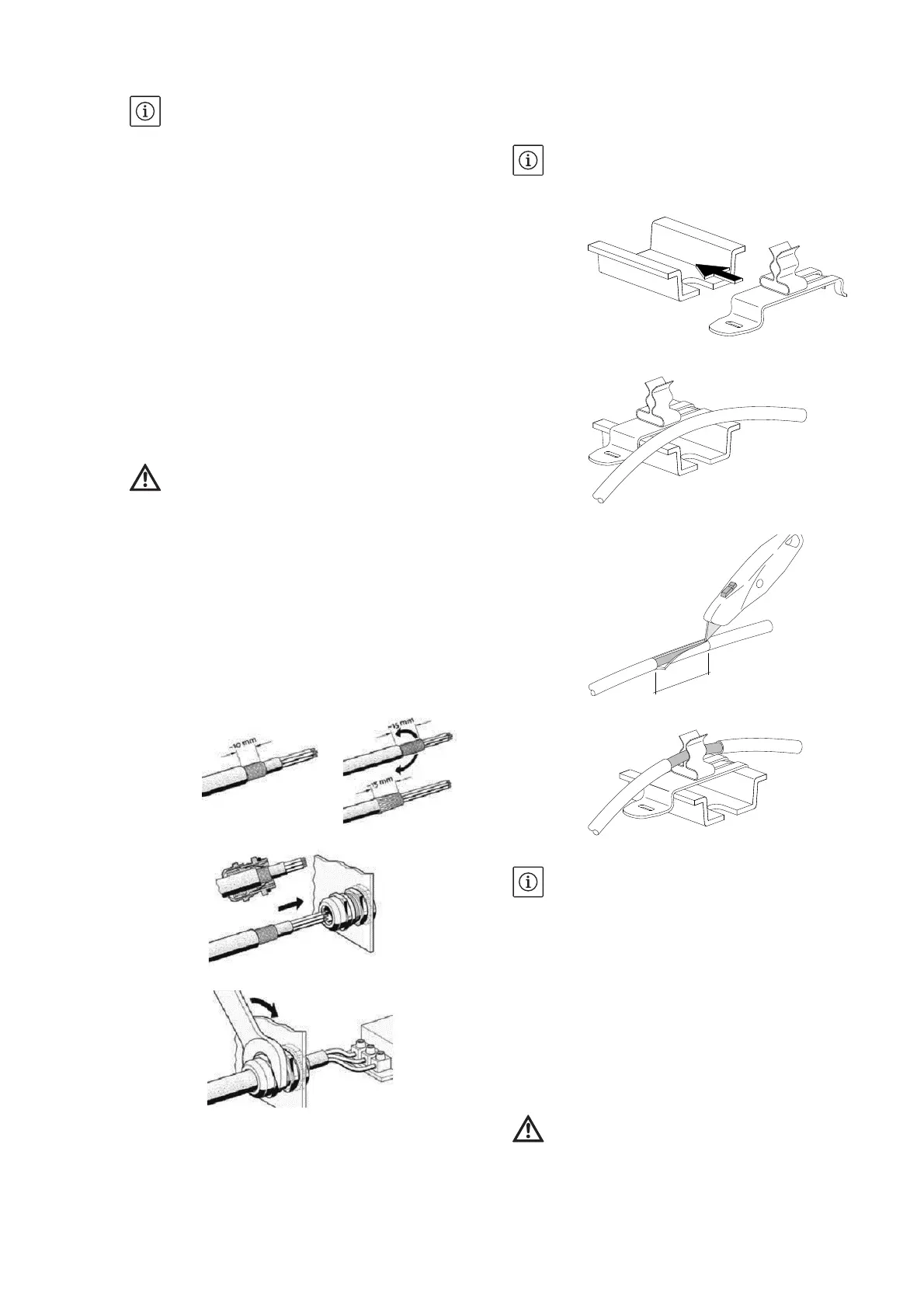

Pose de blindages de câbles sur les passe-câbles
CEM
(SC-FC FM)
(1) ou
(2)
(3)
Pose de blindages de câbles sur les raccords de
blindage
(SC-FC ... BM)
La longueur de la coupe (coupe '3')
doit être adaptée exactement à la largeur
du raccord utilisé !
(1)
(2)
(3)
(4)
REMARQUE
Respecter la remarque CEM indiquée dans le
manuel d'utilisation du convertisseur de fré-
quence (modèle SC-FC uniquement) si la longueur
des conduites de raccordement de la pompe four-
nies par l'usine est rallongée.
Raccordement de la protection de surtempéra-
ture/panne de la pompe
La protection thermique (WSK) ou les contacts de
défaut (modèle SCe) des pompes peuvent être
raccordés aux bornes conformément au schéma
des connexions.
Ne pas appliquer de tension externe sur les
bornes !
