6.2.3 Utilisation du coffret de commande
Eléments de commande
• Interrupteur principal Marche/Arrêt (verrouillable
en position « Arrêt »)
• L'écran LCD indique les états de fonctionnement
des pompes, du régulateur et du convertisseur de
fréquence. Les menus sont sélectionnés et les
paramètres sont saisis au moyen du bouton de
commande. Tourner le bouton pour modifier des
valeurs ou pour paginer dans un niveau de menu,
le pousser pour effectuer la sélection et la
validation :
Les informations sont représentées sur l'écran
selon le schéma suivant :

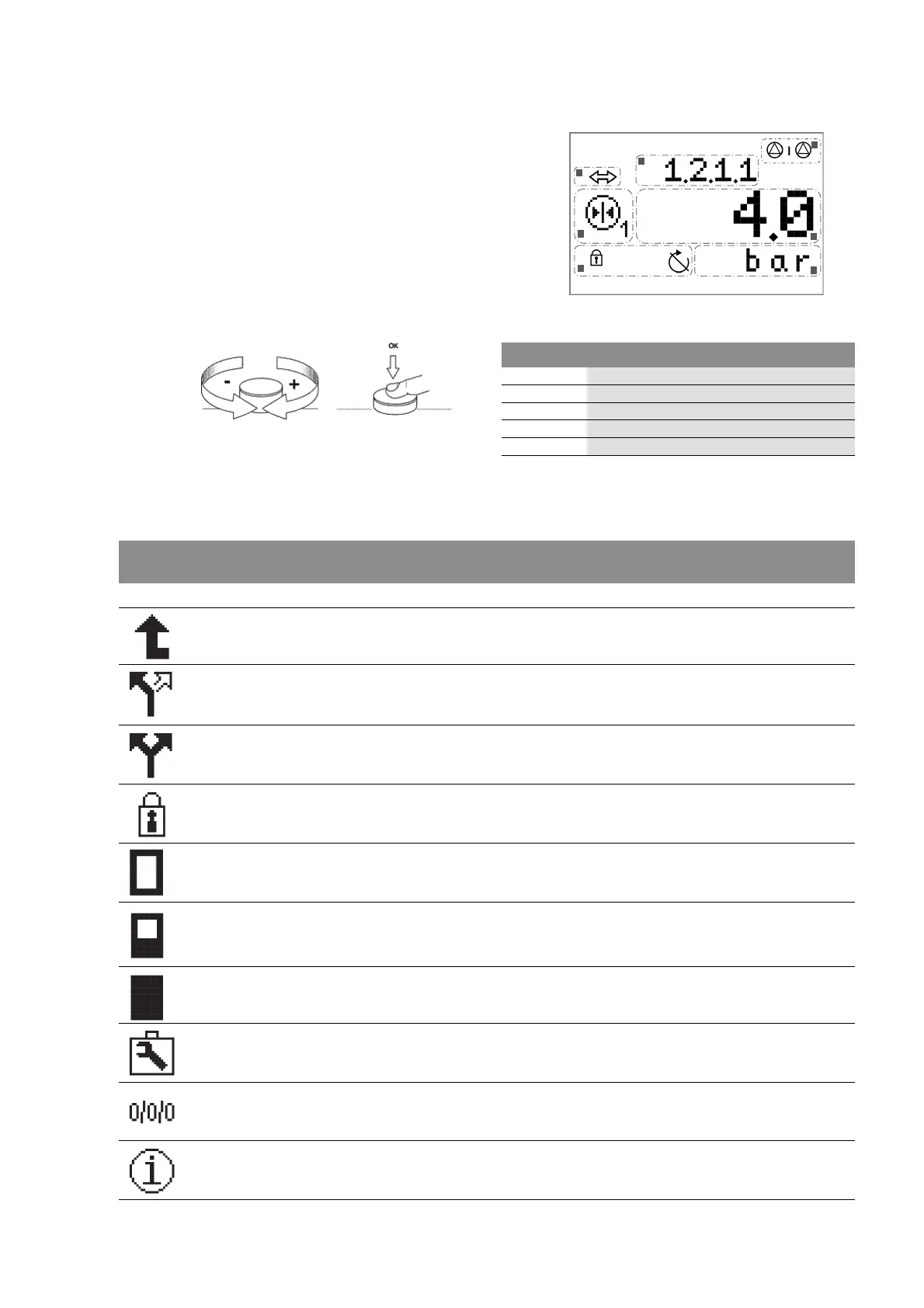

Fig. 5 : Structure de l'afficheur
Les symboles graphiques suivants seront utilisés :
Pos. Description
1 Numéro de menu
2 Affichage de valeur
3
Affichage d'unité
4
Symboles standard
5
Symboles graphiques
Symbole Fonction/description Disponibilité
SC, SC-FC, SCe
Symbole Fonction/description Disponibilité
Retour (actionnement bref : un niveau de menu ; actionnement long écran principal) Tous
Menu EASY Tous
Menu EXPERT Tous
1re signification : Service non connecté
2e signification : valeur d'affichage – aucuns saisie possible
Tous
Symbole d'état de la pompe : pompe disponible, mais désactivée Tous
Symbole d'état de la pompe : la pompe fonctionne à vitesse variable
(la barre varie en fonction de la vitesse de rotation de la pompe)
SCe, SC-FC
Symbole d'état de la pompe : La pompe fonctionne à la vitesse de rotation maximale
ou fixe sur le réseau
Tous
Service Tous
Paramètre Tous
Informations Tous
