Nederlands
Inbouw- en bedieningsvoorschriften Wilo-Control SC-Booster (SC, SC-FC, SCe) 117
Storingsomschakeling installatie met meerdere
pompen
SC-schakeltoestellen met frequentieomvormer
(FC):
Bij storing van de basislastpomp wordt deze uit-
geschakeld en wordt een andere pomp aan de fre-
quentieomvormer geschakeld. Bij storing van de
frequentieomvormer werkt het schakeltoestel als
een SC-schakeltoestel zonder frequentieomvor-
mer.
SC-schakeltoestellen zonder frequentieomvormer
:
Bij storing van de basislastpomp wordt deze uit-
geschakeld en wordt een van de pieklastpompen
als basislastpomp beheerd.
SCe-schakeltoestellen:
Bij storing van de basislastpomp wordt deze uit-
geschakeld en neemt een andere pomp de regel-
functie over.
Een storing van een van de pieklastpompen leidt
altijd tot uitschakeling ervan en tot bijschakeling
van een andere pieklastpomp (evt. ook de reser-
vepomp).
6.2.2 Motorbeveiliging
Beveiliging tegen overtemperatuur
Motoren met wikkelingsveiligheidscontact mel-
den aan het schakeltoestel een overtemperatuur
van de wikkeling door openen van een bimetaal-
contact. Het wikkelingsveiligheidscontact wordt
aangesloten volgens het schakelschema.
Storingen van motoren die voor de beveiliging tegen
overtemperatuur zijn uitgerust met een tempera-
tuurafhankelijke weerstand (PTC), kunnen door
middel van optionele relais worden geregistreerd.
Beveiliging tegen overstroom
Direct startende motoren worden beveiligd via
motorbeveiligingsschakelaars met thermische en
elektromagnetische uitschakelaar. De uitschakel-
stroom moet direct op de motorbeveiligingsscha-
kelaar worden ingesteld.
Motoren met Y-∆-start worden beveiligd via
thermische overbelastingsrelais. Deze zijn direct
op de motorbeveiligingen geïnstalleerd. De uit-
schakelstroom moet worden ingesteld en
bedraagt bij de gebruikte Y-∆-start van de pom-
pen 0,58 * I
nominaal
.
Alle motorbeveiligingsinrichtingen beschermen
de motor bij bedrijf met de frequentieomvormer
of bij netbedrijf. Aan het schakeltoestel opgelo-
pen pompstoringen leiden tot uitschakelen van de
desbetreffende pomp en tot activeren van de
SSM. Na wegnemen van de storingsoorzaak moet
de fout worden gereset.
De motorbeveiliging is ook actief bij handbedrijf
en leidt tot een uitschakeling van de desbetref-
fende pomp.
In de uitvoering SCe beschermen de motoren van
de pompen zichzelf via in de frequentieomvor-
mers geïntegreerde mechanismen. De foutmel-
dingen van de frequentieomvormers worden in
het schakeltoestel behandeld zoals hierboven is
beschreven.
6.2.3 Bediening van het schakeltoestel
Bedieningselementen
• Hoofdschakelaar Aan/Uit (afsluitbaar in stand
“Uit”)
•Het LCD-display geeft de bedrijfstoestanden van
de pompen, de regelaar en de frequentieomvor-
mer aan. Via de bedieningsknop vindt de menu-
keuze en parameterinvoer plaats. Om waarden te
wijzigen of te scrollen door een menuniveau moet
de knop worden gedraaid, om te selecteren en te
bevestigen moet hij worden ingedrukt.
De informatie wordt volgens onderstaand schema
weergegeven op het display:

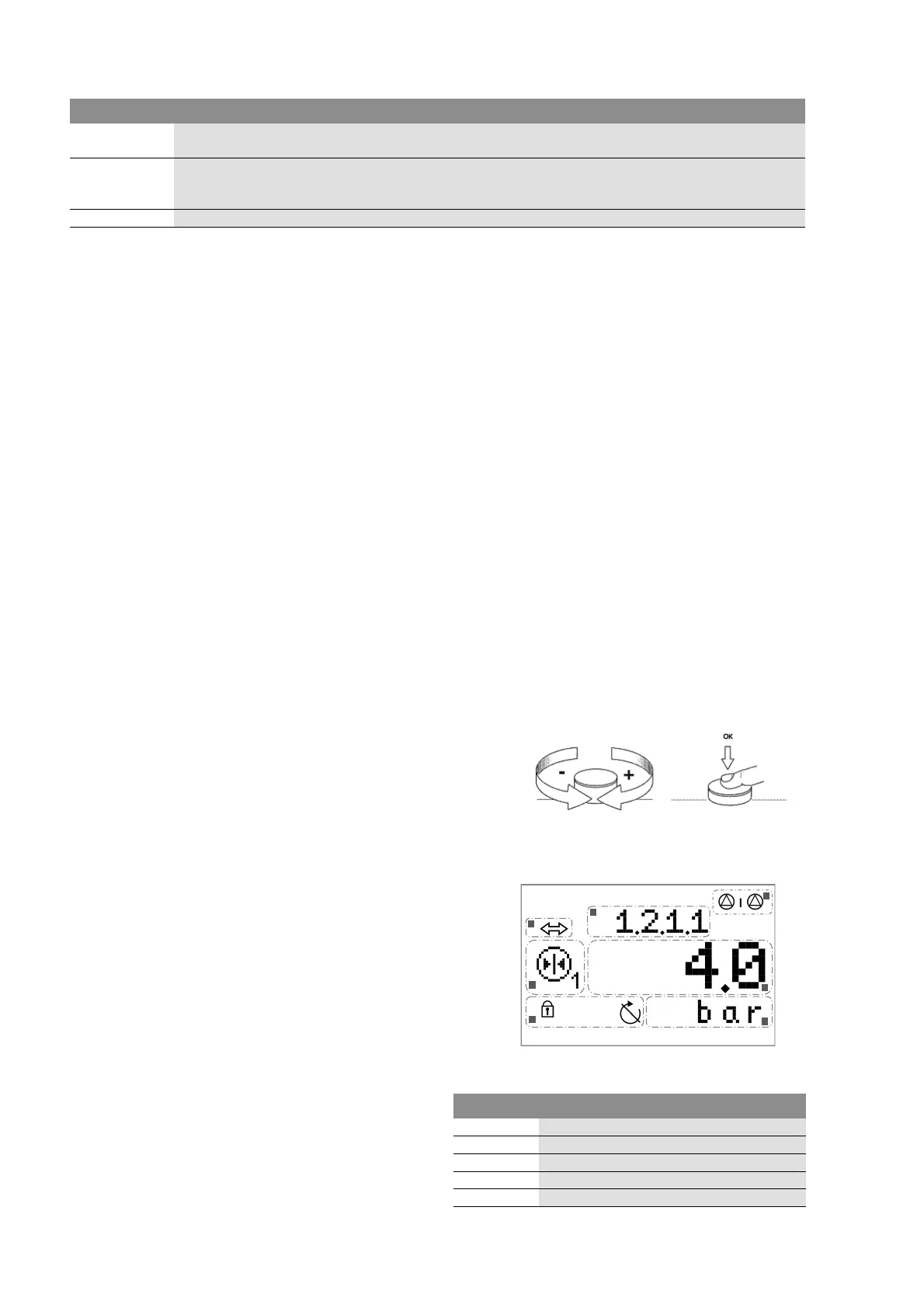

Fig. 5: Opbouw van het display
Modus “slow” Modus “fast”
SCe 1 pomp draait met toerental volgens menu 5.8.4.0 Alle pompen draaien met toerental volgens menu
5.8.4.0
SC-FC 1 pomp draait met toerental volgens menu 5.8.4.0 Basislastpomp draait met toerental volgens menu
5.8.4.0
Alle pieklastpompen draaien met constant toerental
SC 1 pomp draait met constant toerental Alle pompen draaien met constant toerental
Pos. Beschrijving
1 Menunummer
2
Waarde-indicatie
3
Eenhedenindicatie
4
Standaardsymbolen
5
Grafische symbolen
