AANWIJZING:
Het in de tabel per vermogen aangegeven maxi-
mumaantal schakelingen per uur is bepaald door
de pompmotor en mag niet worden overschreden
(parametrering van de regelaar dienovereenkom-
stig aanpassen; zie bijv. nalooptijden).
• Netzijdige zekering conform gegevens in het
schakelschema
• De uiteinden van de netkabel door de kabelwartels
en kabelingangen steken en bedraden volgens de
markering op de klemmenstroken.
• De 4-aderige kabel (L1, L2, L3, PE) moet door de
klant worden voorzien. Deze wordt aangesloten
op de hoofdschakelaar (fig. 1a-e, pos. 1) of bij
installaties van groter vermogen op de klemmen-
stroken conform schakelschema, PE op de aard-
rail.
Netaansluiting pompen
Inbouw- en bedieningsvoorschriften van de
pompen aanhouden!
Vermogensaansluiting
De pompen moeten volgens schakelschema wor-
den aangesloten op de klemmenstroken, de aarde
moet worden aangesloten op de aardrail. Afge-
schermde motorkabels gebruiken.

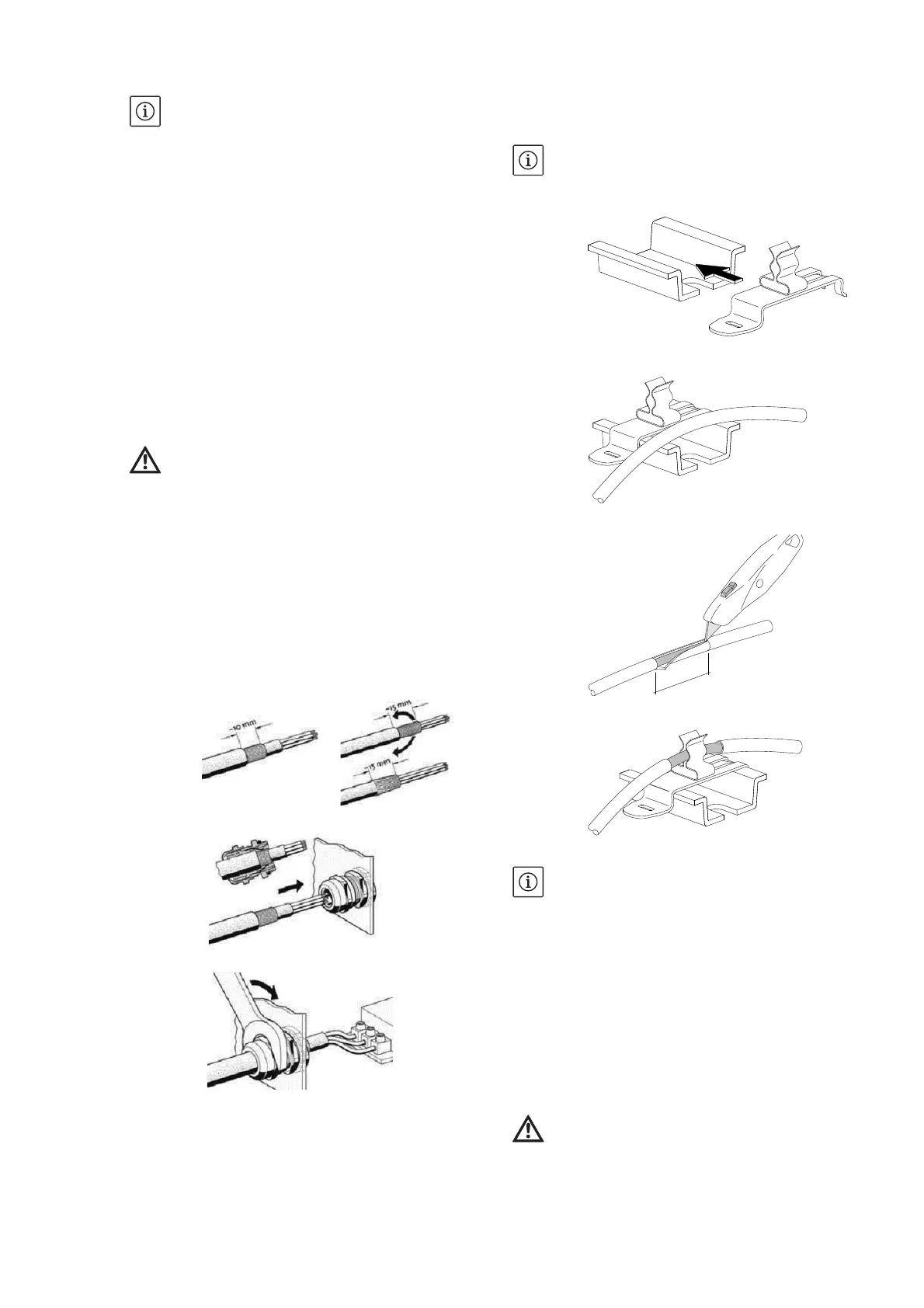

Aanbrengen van kabelafschermingen op
de EMC-kabelwartels
(SC-FC FM)
(1) of
(2)
(3)
Aanbrengen van kabelafschermingen op
de schermklemmen
(SC-FC ... BM)
De lengte van de snede (stap ’3’)
moet exact aan de breedte van de gebruikte
klemmen worden aangepast!
(1)
(2)
(3)
(4)
AANWIJZING
Wanneer de pompaansluitleidingen worden ver-
lengd tot boven de af fabriek geleverde maat,
moet de EMC-aanwijzing in de bedieningshand-
leiding van de frequentieomvormer in acht wor-
den genomen (alleen uitvoering SC-FC).
Aansluiting beveiliging tegen overtemperatuur/
pompstoring
De wikkelingsveiligheidscontacten (WSK) en sto-
ringsmeldcontacten (uitvoering SCe) van de pom-
pen kunnen volgens schakelschema worden
aangesloten op de klemmen.
Geen externe spanning op de klemmen aanslui-
ten!
