HINWEIS:
Die in der Tabelle je Leistung angegebene maxi-
male Anzahl Schaltungen pro Stunde ist durch den
Pumpenmotor bestimmt und darf nicht über-
schritten werden (Parametrierung des Reglers
entsprechend anpassen; siehe z.B. Nachlaufzei-
ten).
• Netzseitige Absicherung gemäß Angaben im
Schaltplan
• Die Kabelenden des Netzkabels durch die Kabel-
verschraubungen und Kabeleingänge einführen
und entsprechend der Kennzeichnung auf den
Klemmleisten verdrahten.
• Das 4-adrige Kabel (L1, L2, L3, PE) ist bauseitig
bereitzustellen. Der Anschluss erfolgt am Haupt-
schalter (Fig.1a-e, Pos. 1) bzw. bei Anlagen grö-
ßerer Leistung an den Klemmleisten gemäß
Schaltplan, PE an der Erdungsschiene
Pumpen-Netzanschlüsse
Einbau- und Betriebsanleitung der Pumpen
beachten!
Leistungsanschluss
Der Anschluss der Pumpen ist an den Klemmleis-
ten gemäß Schaltplan vorzunehmen, der Schutz-
leiter ist an der Erdungsschiene anzuschließen.
Abgeschirmte Motorkabel verwenden.

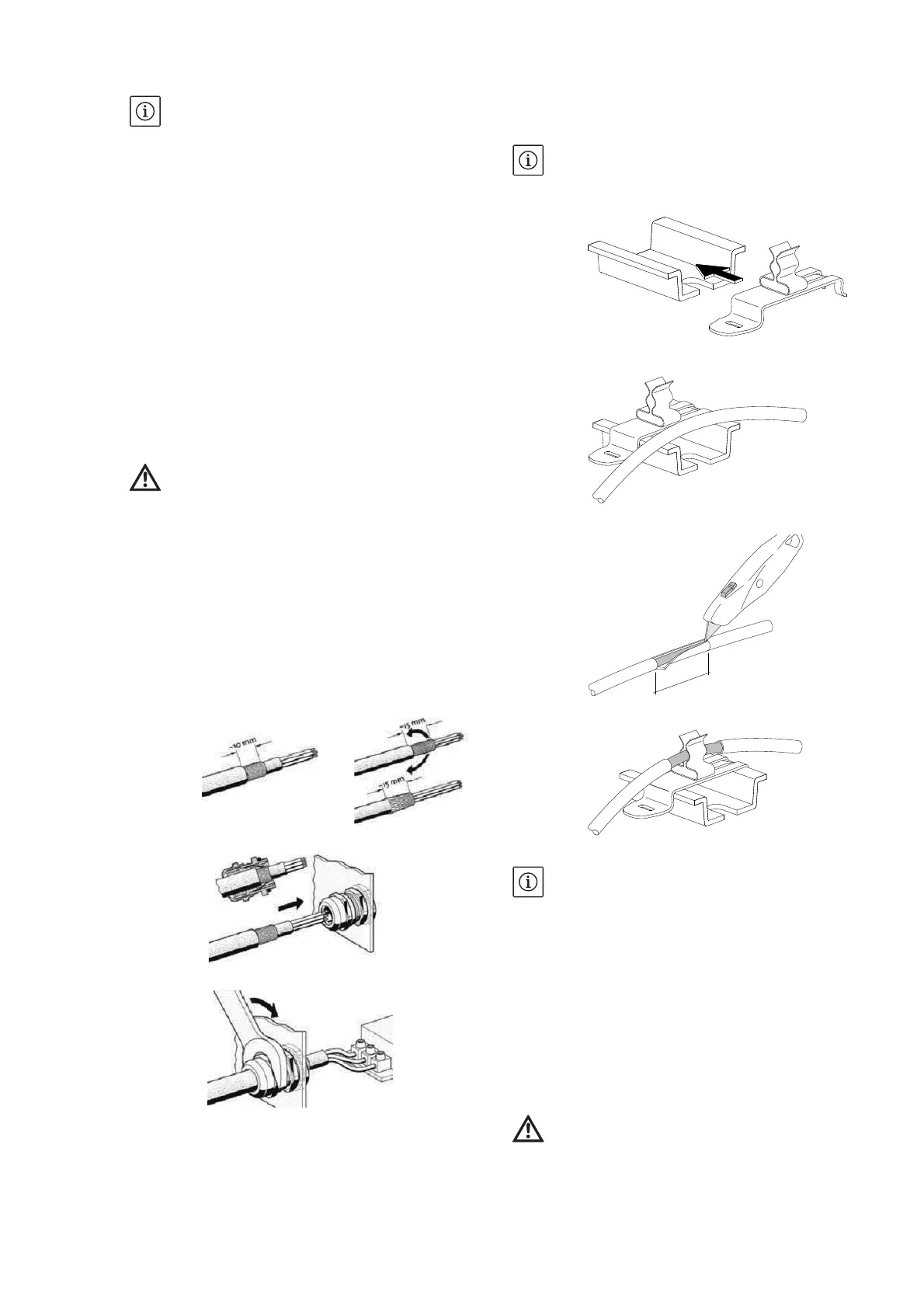

Auflegen von Kabelschirmen auf die EMV-
Kabelverschraubungen
(SC-FC FM)
(1) oder
(2)
(3)
Auflegen von Kabelschirmen auf die Schirm-
klammern
(SC-FC ... BM)
Die Länge des Schnittes (Schritt ’3’)
muss genau auf die Breite der benutzten
Klammer angepasst werden!
(1)
(2)
(3)
(4)
HINWEIS
Bei Verlängerung der Pumpenanschlußleitungen
über das werksseitig gelieferte Maß hinaus, sind
die EMV-Hinweis im Bedienhandbuch des Fre-
quenzumrichters zu beachten (nur Ausführung
SC-FC).
Anschluss Übertemperaturschutz/Pumpenstö-
rung
Die Wicklungsschutzkontakte (WSK) bzw. Stör-
meldekontakte (Ausführung SCe) der Pumpen
können an den Klemmen gemäß Schaltplan ange-
schlossen werden.
Keine Fremdspannung an den Klemmen anle-
gen!
