Mantenimiento
Personal debidamente capacitado debe realizar
el mantenimiento y las reparaciones.
Para reducir el riesgo de descarga eléctrica,
desenchufe la máquina antes de limpiarla
o repararla.
Remoción de la cubierta del alojamiento
del interruptor

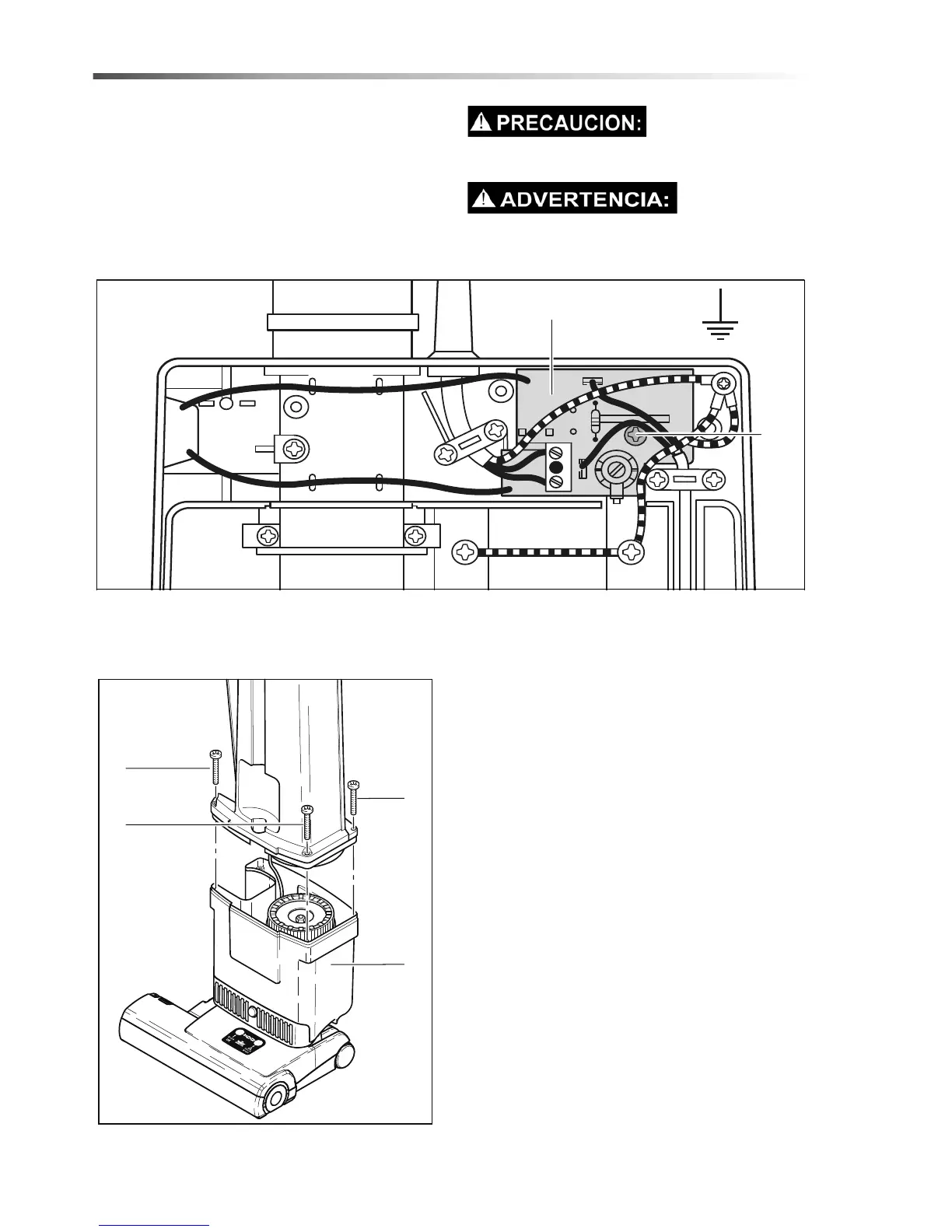

Retire los tres tornillos y luego levante la cubierta.
La placa de circuito (33) se puede retirar aflojando
el tornillo (32).
Remoción del alojamiento de bolsa de
polvo
Retire la cubierta posterior y luego los 4 tornillos (2).
Levante con cuidado el alojamiento de la bolsa de
polvo del cabezal de potencia.
NOTA: El cable eléctrico permanece sujeto entre
el alojamiento de bolsa de polvo y el cabezal
de potencia.
86404570 VERSAMATIC 14 & 18 120V
2
2
2
1
32
33
3 Wire
Cable de
3 hilos
