8
Opérations

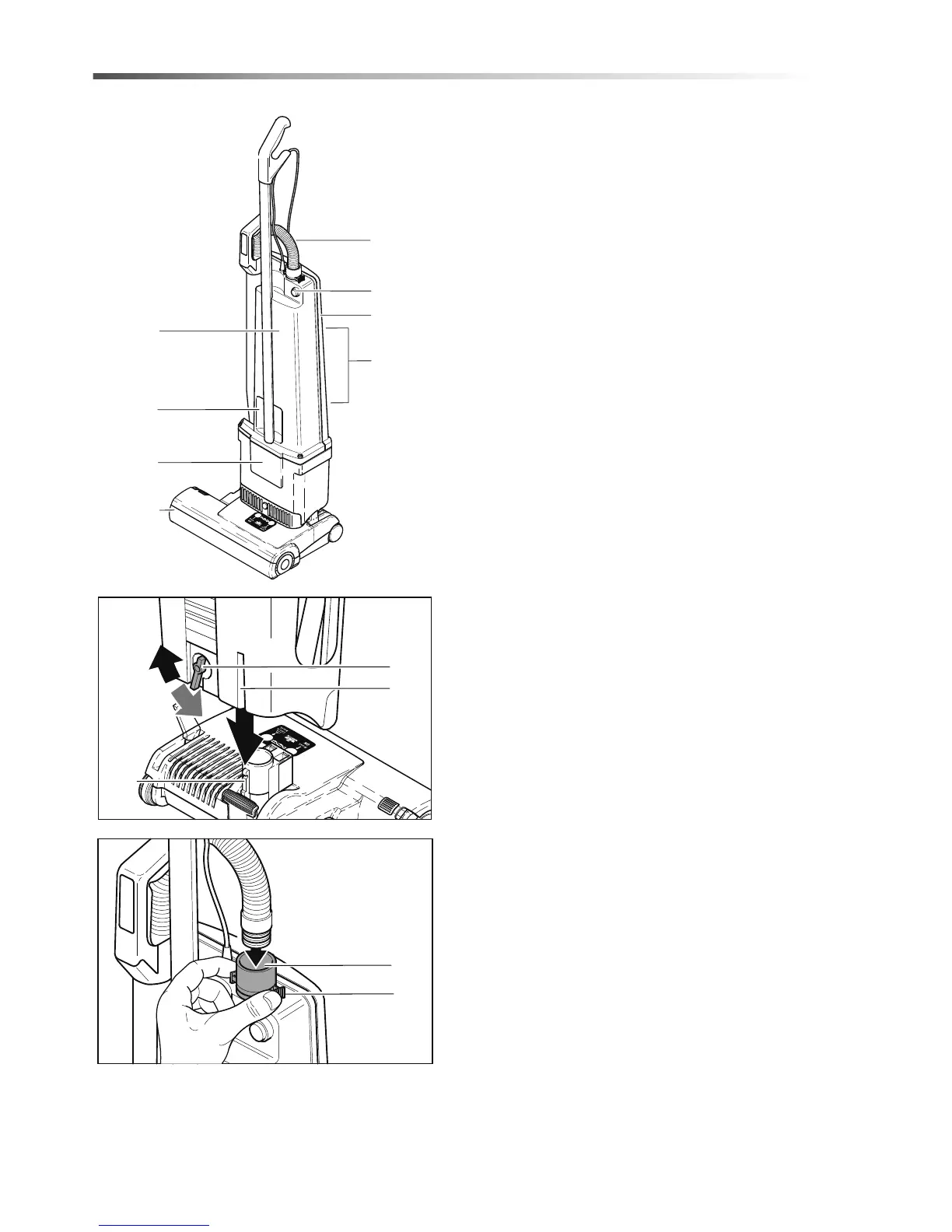

Composantes
1. Carter du moteur d’aspiration
2. Boîtier du sac à poussière
3. Tuyau d’aspiration
4. Commutateur marche/arrêt
5. Taquets des câbles
6. Embrasure de transport
7. Capot arrière
8. Électrobrosse
Montage de l’aspirateur
Tenez le carter du moteur d’aspiration en position
verticale et insérez-le dans l’électrobrosse. Localisez
la ligne (13) sur le carter du moteur précisément
opposée à la nervure sur le collet pivotant (14).
Le cliquet de blocage (15) doit être tourné vers la
gauche lors de la localisation. Fixez la section
d’aspiration en place en faisant tourner le cliquet
de blocage en position verticale.
Fixation du tuyau d'aspiration
Enfoncez l'extrémité noire du tuyau dans le tube
connecteur (12) de sorte qu'il s'enclenche.
Pour débrancher le tuyau, appuyez sur les côtés de
la bague de retenue (11) et retirez le tuyau du tube.
86404570 VERSAMATIC 14 & 18 120V
