Nase

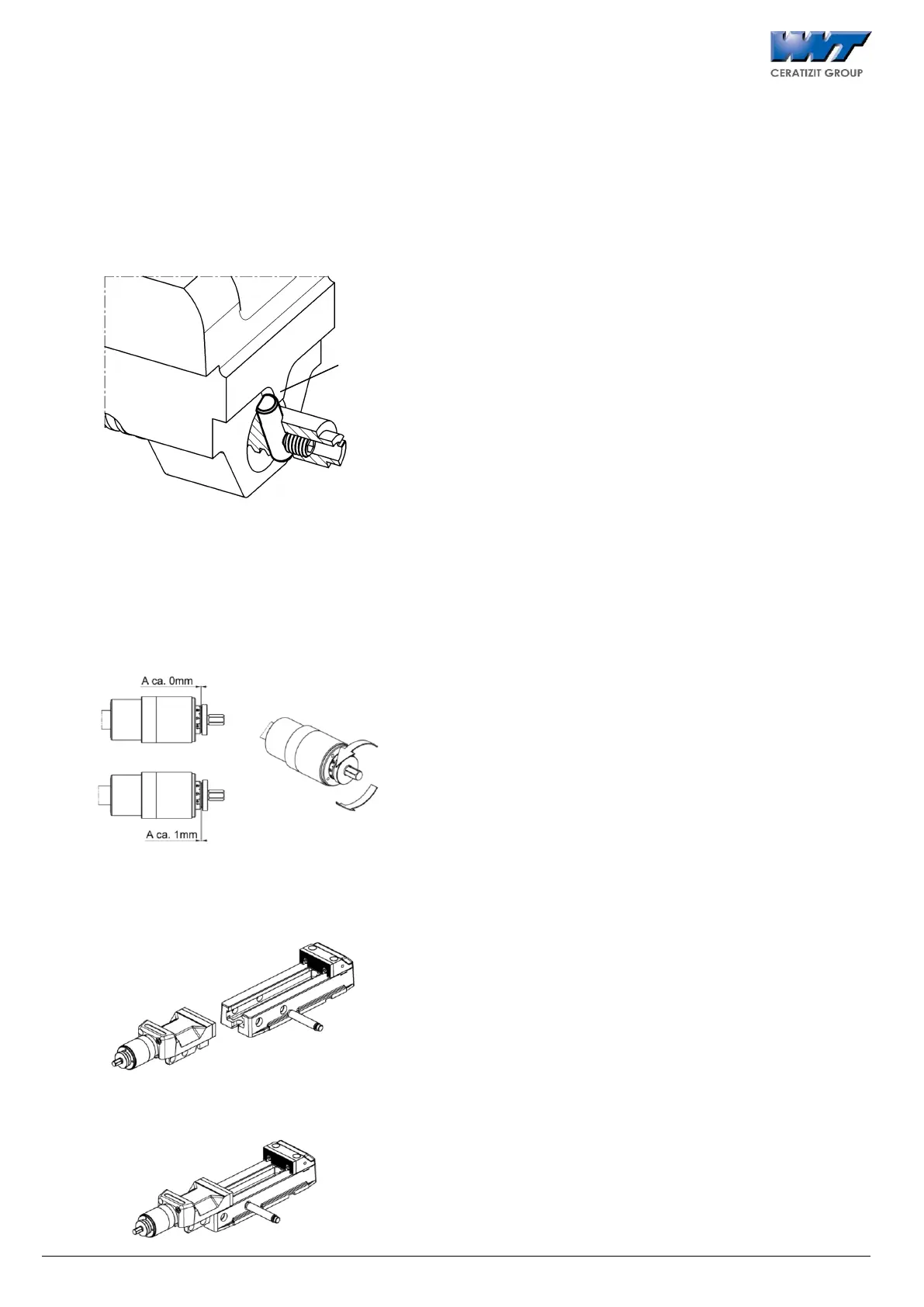

Anschlagbolzen positionieren
z. B. beim Austausch der mechanischen Kraftkassette
 Die mechanische Kraftkassette in die Spindelmutter
eindrehen.
 Führungsteil (Pos. 40) demontieren.
 Anschlagbolzen (Pos. 50) montieren und mit
Gewindestift (Pos. 140) leicht fixieren aber nicht
sichern.
 Gewindespindel drehen bis der Anschlagbolzen
radial an der Nase der Spindelmutter anschlägt.
 Wenn dies nicht geschieht, den Anschlagbolzen um
180° drehen und den vorherigen Arbeitsgang
wiederholen.
 Anschlag kontrollieren.
 Anschlagbolzen mit Gewindestift sichern.
 Lagerscheibe, Distanzscheiben und Tellerfedern
einbauen. (HDG2 160: 3 statt 2 Tellerfedern)
 Senkschraube mit Schraubensicherung „mittelfest“
sichern.
 Führungsteil überstehend auf der Backenseite
montieren.
Einstellring festsitzend
Var. 1: Einstellring zu stark eingedreht
Spalt A beträgt ca. 0 mm. Einstellring muss zum
Lösen im Gegenuhrzeiger-Sinn gedreht werden.
Var. 2: Einstellring zu stark ausgedreht
Spalt A beträgt ca. 1 mm. Einstellring muss zum
Lösen im Uhrzeiger-Sinn gedreht werden.
7 Demontage, Montage
7.1 Demontage
Steckbolzen (Pos. 70) entfernen und Schieber
ausfahren.
7.2 Montage
Schieber einfahren und Steckbolzen (Pos. 70)
einsetzen, dabei die Führungen ausreichend
schmieren, z.B. mit Gleitbahnöl MOTOREX
Supergliss 68 K nach ISO VG 68.
