Wolfcraft MASTER cut 1500 - Műszaki Adatok; Rendeltetésszerű Használat

BEVEZETÉS
• FIGYELEM! Olvassa el az összes biztonsági előírást és használati útmutatót, amelyet a MASTER cut 1500-hez, illetve a használni kívánt
szerszámgépekhez kapott. A biztonsági előírások be nem tartása áramütéshez, tűzhöz, és/vagy súlyos sérülésekhez vezethet.
• A használati útmutatót őrizze meg jövőbeni felhasználáshoz.
MŰSZAKI ADATOK
Méret kinyitva: 780 x 520 x 863 mm (szélesség x mélység x magasság)
Méret összecsukva: 1335 x 520 x 260 mm
Munkafelület: 780 x 500 mm
Max. munkadarab magasság: aztali körfűrész 60 mm
Max. vágási szélesség párhuzamvezetővel: asztali körfűrész 375 mm
Feszítőlyukak furatátmérője: 20 mm
Terhelhetőség: 200 kg
Súly: 17 kg
149
w

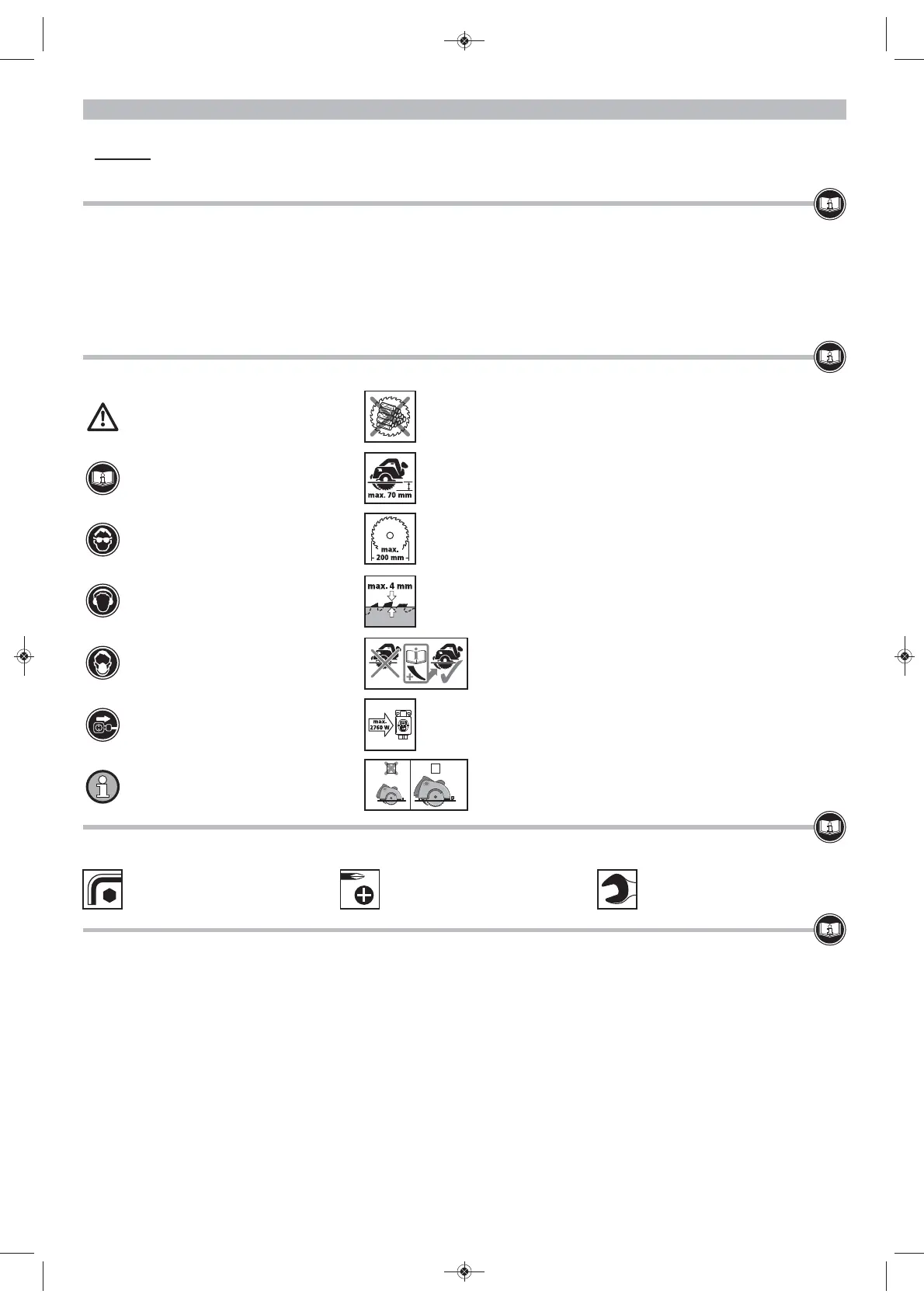

JELÖLÉSEK ÉS JELENTÉSÜK
Nem használható tűzifa vágására.
Kizárólag maximum 70 mm-es vágásmélységgel rendelkező
kézi körfűrészeket használjon.
Kizárólag maximum 200 mm-es fűrészlap-átmérővel rendelkező
kézi körfűrészeket használjon.
A kézi körfűrész vágásmélységét minden munkalépés előtt úgy állítsa be,
hogy a körfűrész lapja maximum 4 mm-re kilógjon a munkadarabból.
A mindenkori megjelölt piktogram a kézi körfűrész alaplemezének
méreteire vonatkozik (kisebb, ill. nagyobb alaplemez-méretek).
Kizárólag hasítóékkel rendelkező kézi körfűrészeket használjon.
Általános veszélyre való
figyelmeztetés
Olvassa el az útmutatót!
Viseljen védőszemüveget!
Viseljen hallásvédelmi eszközt!
Húzza ki az elektromos csatlakozót.
Általános információk
Viseljen porvédő maszkot!
SZERSZÁMOK AZ ÖSSZESZERELÉSHEZ
1 imbuszkulcs: SW 5
(vele szállítjuk)
2 csavarhúzó: PH 1, PH 2
(nem szállítjuk a termékkel)
3 imbuszkulcs: SW 8, 10, 13
(nem szállítjuk a termékkel)
RENDELTETÉSSZERŰ HASZNÁLAT
A MASTER cut 1500 egy multifunkcionális munka- és gépasztal. A következő célokra alkalmas:
• Hasítóékes kézi körfűrész felszerelésére a gépalaplapra legfeljebb 200 mm átmérőjű fűrészlappal és legfeljebb 70 mm vágásmélységgel.
Csak a megnevezett maximális alaplapméretű fűrészeket használja (lásd a 18. ábrát). Így felszerelve ez egy telepített asztali körfűrész.
• Körfűrészasztalként való használatra kézi körfűrészekhez hasítóék nélkül. Kizárólag a külön kapható hasítóék tartozékkal együtt,
cikkszáma: 6903000, legfeljebb 160 mm átmérőjű fűrészlappal és legalább 2,4 mm vágásszélességgel.
• Körfűrészasztalként való használatra kézi körfűrészekhez hasítóék nélkül. Kizárólag a külön kapható hasítóék tartozékkal együtt,
cikkszáma: 6904000, legalább 161 mm, illetve legfeljebb 200 mm átmérőjű fűrészlapokkal, legalább 2,4 mm, illetve legfeljebb 66 mm
vágásmélységgel.
• Lyukfűrész asztalaként való használatra.
• Marógépasztalként való használatra kizárólag 6901000 cikkszámú párhuzamos maróvezetővel és 230 Voltos és legfeljebb 1800 W teljesítményű
felsőmaróval. Nem használható 27 mm-nél nagyobb átmérőjű marófej.
• Munkaasztalként való használatra munkadarabok megmunkálásához (pl.: fúrás, csiszolás stb.).
• Be kell tartani az alkalmazott gépek gyártói utasításait és a biztonsági utasításait, valamint a gépasztal biztonsági utasításait.
• Amennyiben a MASTER cut 1500-at le kell selejteznie, kérjük, vegye figyelembe a helyi ártalmatlanítási előírásokat.
A nem rendeltetésszerű használatból eredő károkért és balesetekért a használó felel.
Kizárólag 2760 W maximális teljesítményű gépeket használjon.
