INLEIDING
• ATTENTIE! Lees alle veiligheidsinstructies en aanwijzingen, die bij de MASTER cut 1500 en het gebruikte elektrisch gereedschap zijn meegeleverd.
Indien de veiligheidsinstructies en aanwijzingen niet worden opgevolgd, kan dit een elektrische schok, brand en/of ernstig letsel veroorzaken.
• Bewaar de gebruiksaanwijzing voor toekomstig gebruik op een veilige plaats.
TECHNISCHE GEGEVENS
Afmetingen opgebouwd: 780 x 520 x 863 mm (breedte x diepte x hoogte)
Afmetingen ineengeklapt: 1335 x 520 x 260 mm
Werkvlak: 780 x 500 mm
Max. hoogte van het werkstuk: Tafelcirkelzaag 60 mm
Max. snedebreedte met parallelaanslag: Tafelcirkelzaag 375 mm
Boringsdiameter van de spangaten: 20 mm
Belastbaarheid: 200 kg
Gewicht: 17 kg
63
L

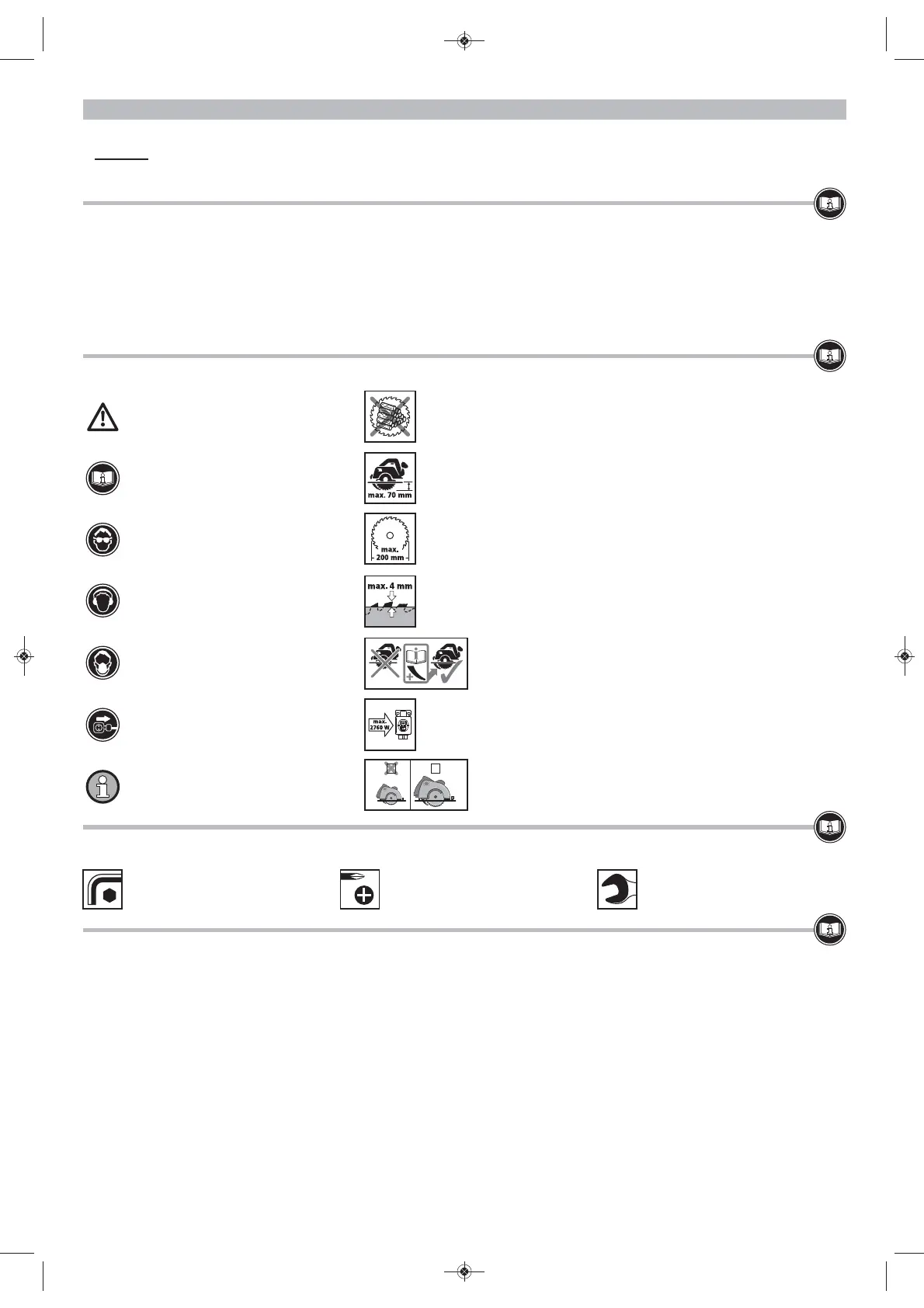

SYMBOLEN EN BETEKENIS
Niet gebruiken voor het klein maken van brandhout.
Gebruik uitsluitend handcirkelzagen met een maximale snedediepte
van 70 mm.
Gebruik uitsluitend handcirkelzagen met een maximale zaagbladdiameter
van 200 mm.
De snedediepte van de handcirkelzaag voor iedere snede zo instellen,
dat het blad van de cirkelzaag maximaal 4 mm uit het werkstuk steekt.
Elk aangegeven pictogram betreft de grondplaatafmetingen van
de handcirkelzaag (kleinere- of grotere grondplaatafmetingen).
Gebruik uitsluitend handcirkelzagen met splijtwig.
Waarschuwing voor algemeen gevaar
Lees de instructies van
de handleiding!
Draag een veiligheidsbril.
Draag gehoorbescherming.
Stekker uittrekken
Ter algemene informatie
Draag een stofbeschermingsmasker.
MONTAGEGEREEDSCHAP
1 inbussleutel: SW 5 (maakt deel
uit van de leveringsomvang)
2 schroevendraaiers: PH 1, PH 2
(maakt geen deel uit van
de leveringsomvang)
3 zeskantsleutels: SW 8, 10, 13
(maakt geen deel uit van
de leveringsomvang)
GEBRUIK VOLGENS DE VOORSCHRIFTEN
De MASTER cut 1500 is een multifunctionele werkbank en machinetafel. Hij is geschikt voor:
• De montage van een handcirkelzaag met splijtwig op de machineplaat met een zaagbladdiameter van max. 200 mm en een maximale snedediepte
van 70 mm. Gebruik alleen zagen binnen de genoemde maximale grondplaatafmetingen (zie afb. 18). Het is daarom een stationaire tafelcirkelzaag.
• Gebruik als zaagtafel voor handcirkelzagen zonder splijtwig. Uitsluitend in combinatie met als hulpstuk de afzonderlijke splijtwig, art.nr 6903000
met een zaagbladdiameter van max. 160 mm en een zaagbreedte van min. 2,4 mm.
• Gebruik als zaagtafel voor handcirkelzagen zonder splijtwig. Uitsluitend in combinatie met als hulpstuk de afzonderlijke splijtwig, art.nr 6904000
met zaagbladdiameters van min. 161 mm tot max. 200 mm, een zaagbreedte van min. 2,4 mm en tot max. 66 mm snedediepte.
• Gebruik als decoupeerzaagtafel.
• Gebruik als freestafel, uitsluitend in combinatie met parallel-freesaanslag art.nr 6901000 en voor bovenfrezen met 230 V en maximaal 1800 W.
Gebruik geen frezen met een diameter van meer dan 27 mm!
• Gebruik als werkbank voor het bewerken van werkstukken (bijvoorbeeld boren, slijpen, enz).
• De instructies van de fabrikant en de veiligheidsvoorschriften van de gebruikte machines, evenals de veiligheidsvoorschriften van de machinetafel
moeten in acht worden genomen.
• Houd u aan de plaatselijke voorschriften voor afvalverwijdering als u de MASTER cut 1500 als afval wilt verwijderen.
Voor schade en ongelukken bij niet-voorschriftmatig gebruik is de gebruiker aansprakelijk.
Gebruik uitsluitend machines met een maximaal vermogen van 2760 W.
