Wolfcraft MASTER cut 1500 - Características Técnicas; Instruções de Utilização

INTRODUÇÃO
• ATENÇÃO! Leia todas as indicações de segurança e instruções que foram fornecidas junto com o MASTER cut 1500 e com as ferramentas
eléctricas usadas. A falta de cumprimento das indicações de segurança e das instruções podem causar choque eléctrico,
incêndio e/ou lesões graves.
• Guarde este manual de instruções com segurança para uso futuro.
CARACTERÍSTICAS TÉCNICAS
Dimensões montado: 780 x 520 x 863 mm (largura x profundidade x altura)
Dimensões dobrado: 1335 x 520 x 260 mm
Área de trabalho: 780 x 500 mm
Altura máx. da peça: Serra circular de bancada 60 mm
Largura de corte máx. com batente paralelo: Serra circular de mesa 375 mm
Diâmetro de furo dos orifícios de fixação: 20 mm
Capacidade de carga: 200 kg
Peso: 17 kg
79
M

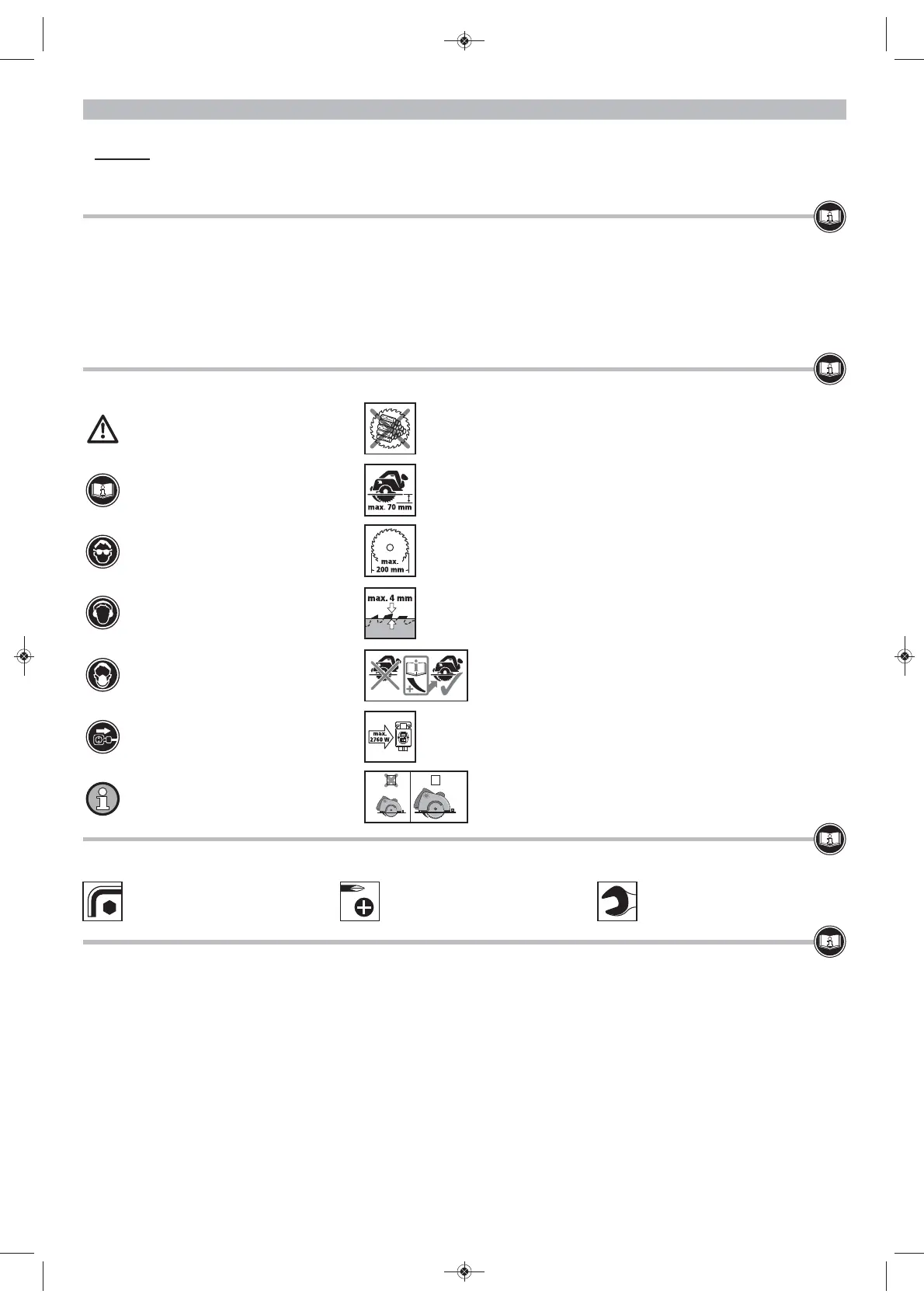

SÍMBOLOS E SIGNIFICADO
Não use para cortar lenha.
Use exclusivamente serras circulares manuais com uma profundidade
de corte máxima de 70 mm.
Use exclusivamente serras circulares manuais com um diâmetro máximo
da lâmina da serra de 200 mm.
Ajuste a profundidade de corte da serra circular manual antes de cada corte,
de forma a que a lâmina da serra circular sobressaia no máximo 4 mm da peça
a ser trabalhada.
O pictograma apresentado refere-se às dimensões da base das serras
circulares manuais (dimensões para base pequena e grande).
Use exclusivamente serras circulares manuais com cunha de abertura.
Advertência de perigo geral
Ler instruções/indicações!
Use óculos protetores.
Use protetores auriculares.
Puxe a ficha elétrica
Informações gerais
Use uma máscara anti-poeiras.
FERRAMENTA DE MONTAGEM
1 chave sextavadas: SW 5
(incluídas no fornecimento)
2 chave de fendas: PH 1, PH 2
(não incluídas no fornecimento)
3 chaves para sextavado interior:
SW 8, 10, 13 (não incluídas no
fornecimento)
INSTRUÇÕES DE UTILIZAÇÃO
A MASTER cut 1500 é uma bancada para máquina e trabalho multifuncional. É ideal para:
• A montagem de serras circulares manuais com cunha divisora na placa da máquina, com um diâmetro de lâmina da serra máximo de 200 mm
e com uma profundidade de corte de 70 mm. Utilize apenas com as medidas máximas indicadas (consulte a figura 18). Trata-se, portanto,
de uma serra circular estacionária para bancada.
• A utilização como bancada para serras circulares manuais, sem cunha divisora. Exclusivamente em conjunto com o acessório separado
de cunha divisora, n.º de art. 6903000, com um diâmetro de lâmina da serra máximo de 160 mm e uma largura de corte mínima de 2,4 mm.
• A utilização como bancada para serras circulares manuais, sem cunha divisora. Exclusivamente em conjunto com o acessório separado de cunha
divisora, n.º de art. 6904000, com diâmetros de lâmina da serra desde, no mínimo, 161 mm até, no máximo, 200 mm, uma largura de corte de,
no mínimo, 2,4 mm e um máximo de 66 mm de profundidade de corte.
• A utilização como bancada para serrote de ponta.
• A utilização como bancada para fresar, exclusivamente em conjunto com a máquina fresadora de arquitectura paralela, n.º de art. 6901000,
e para máquina de escatelar de 230 V e, no máximo, 1800 W. Não use fresas com um diâmetro superior a 27 mm!
• A utilização como mesa de trabalho para trabalhar peças (por exemplo, perfurar, polir, etc.).
• As indicações dos fabricantes e as instruções de segurança das máquinas utilizadas devem ser respeitadas.
• A eliminação da MASTER cut 1500 deve ser feita em conformidade com os requisitos locais de eliminação de resíduos.
Danos e acidentes decorrentes de utilização incorrecta são da responsabilidade do utilizador.
Use exclusivamente máquinas com uma potência máxima de 2760 W.
