INTRODUZIONE
• ATTENZIONE! Leggere tutte le avvertenze di sicurezza e le istruzioni in dotazione con MASTER cut 1500 e gli utensili elettrici in uso.
Il mancato rispetto delle norme di sicurezza e delle istruzioni potrebbe provocare folgorazioni, incendi e/o lesioni gravi al corpo.
• Conservare il manuale d’uso in un luogo sicuro per una consultazione futura.
DATI TECNICI
Misure montato: 780 x 520 x 863 mm (larghezza x profondità x altezza)
Misure ripiegato: 1335 x 520 x 260 mm
Superficie di lavoro: 780 x 500 mm
Massima altezza del pezzo da lavorare: Sega circolare da banco di 60 mm
Massima larghezza di taglio con guida parallela: Sega circolare da banco da 375 mm
Diametro dei fori di serraggio: 20 mm
Portata: 200 kg
Peso: 17 kg
71
y

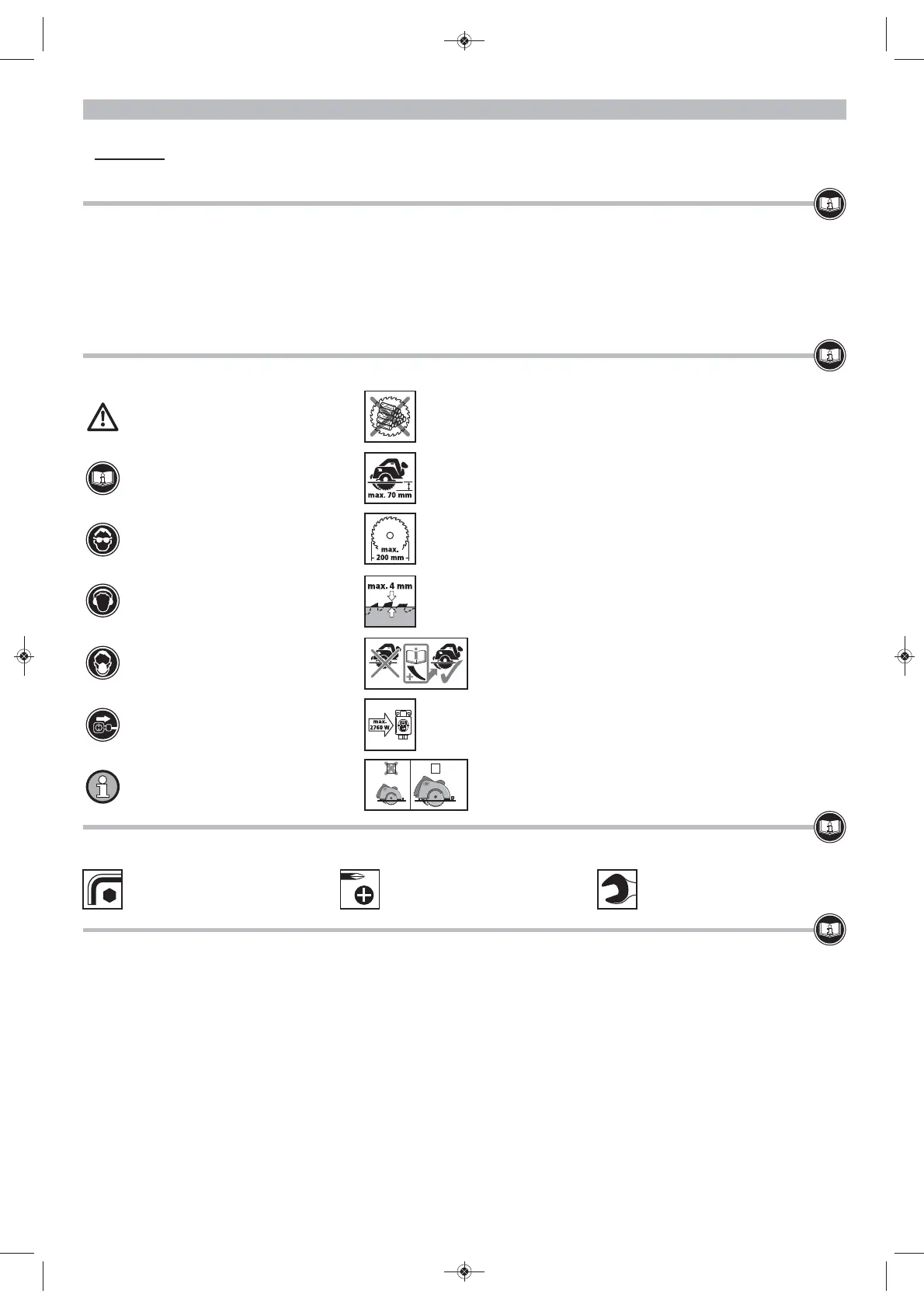

SIMBOLOGIA E SIGNIFICATO
Non usare per tagliare la legna da ardere.
Usare esclusivamente seghe circolari manuali con una profondità
di taglio massima di 70 mm.
Usare esclusivamente seghe circolari manuali con un diametro
della lama per sega massimo di 200 mm.
Prima di ogni taglio regolare la profondità di taglio della sega circolare
manuale in modo tale che la lama della sega circolare tronchi sporga
di massimo 4 mm dal pezzo da lavorare.
Il pittogramma contrassegnato si riferisce alle dimensioni
dei pattini della sega circolare (rispettivamente dimensioni minori
o maggiori del pattino).
Usare esclusivamente seghe circolari manuali con coltello deviatore.
Avviso di pericolo generale
Leggere il manuale/le avvertenze!
Indossare un paio di occhiali
di protezione.
Indossare la protezione per l’udito.
Staccare le spine
Per informazioni generali
Indossare una mascherina antipolvere.
ATTREZZI PER IL MONTAGGIO
1 chiave a brugola: SW 5
(comprese nella fornitura)
2 cacciavite: PH 1, PH 2
(esclusi dalla fornitura)
3 chiavi esagonale: SW 8, 10, 13
(esclusi dalla fornitura)
CONFORMITÀ D'USO
MASTER cut 1500 è un tavolo da lavoro e per macchinari multifunzione. È adatto agli utilizzi descritti di seguito.
• Montaggio di una sega circolare con cuneo fenditore sulla piastra per macchinari con diametro lama massimo di 200 mm e profondità di taglio
massima di 70 mm. Utilizzare solo seghe con la misura massima del pattino sopraindicata (vedere figura 18). Si tratta di una sega circolare
da tavolo stazionaria.
• Impiego come tavolo per seghe circolari senza cuneo fenditore. Esclusivamente in combinazione con accessorio cuneo fenditore separato,
Art. N. 6903000 con diametro lama massimo di 160 mm e larghezza di taglio minima di 2,4 mm.
• Impiego come tavolo per seghe circolari senza cuneo fenditore. Esclusivamente in combinazione con accessorio cuneo fenditore separato,
Art. N. 6904000 con diametri lama da un minimo di 161 mm a un massimo di 200 mm, larghezza di taglio da minimo 2,4 mm e profondità
di taglio massima di 66 mm.
• Impiego come tavolo per gattuccio elettrico.
• Impiego come tavolo per fresatrice esclusivamente in combinazione con guida parallela per fresatura, Art. N. 6901000 e per fresatrice verticale
con 230 V e un massimo di 1800 W. Non usare frese con diametro superiore a 27 mm!
• Impiego con tavolo da lavoro per lavorazione di pezzi (ad esempio foratura, levigatura e così via)
• È necessario rispettare le prescrizioni del produttore e le indicazioni di sicurezza dei macchinari utilizzati, nonché le indicazioni di sicurezza
del tavolo per macchinari.
• In caso di smaltimento del MASTER cut 1500, osservare le disposizioni in merito vigenti nel paese di appartenenza.
L'utente è responsabile di eventuali danni e incidenti causati da un utilizzo non conforme.
Usare esclusivamente macchine con una potenza massima di 2760 W.
