Worx WX445 Original Instructions

Pilarka tarczowa wyposażona w laser PL
45
promień z powrotem do operatora.
5. Nie zamieniać urządzenia laserowego innego
typu urządzeniem. Napraw powinien dokonywać
producent lub autoryzowany przedstawiciel.
6. UWAGA: Użycie urządzeń sterujących lub
regulatorów innych niż te, które zostały określone w
tym dokumencie może spowodować wystawienie na
niebezpieczne zagrożenie promieniowaniem.
DODATKOWE PRZEPISY BEZPIECZEŃSTWA DLA
LASERA KLASY 2
Urządzenie laserowe, w które wyposażone jest to
narzędzie, jest klasy 2 z maksymalnym promieniowaniem
1mW o długości fali 650nm.
PROMIENIOWANIE LASEROWE KLASY 2, NIE
WPATRYWAĆ SIĘ W WIĄZKĘ

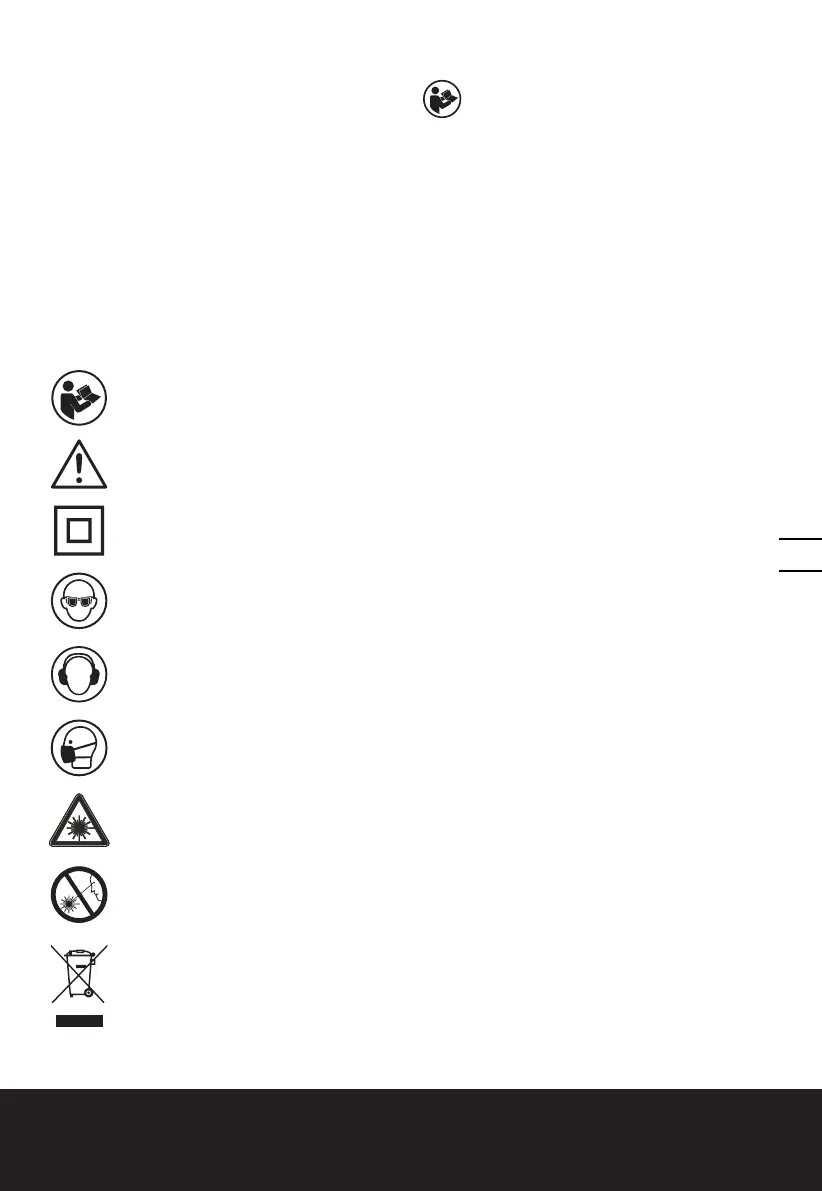

SYMBOLE
INSTRUKCJA OBSŁUGI
UWAGA: Przed użyciem narzędzia należy
uważnie przeczytać instrukcje.
UŻYCIE ZGODNE Z PRZEZNACZENIEM:
Urządzenie jest przeznaczone do cięcia wzdłużnego i
poprzecznego drewna przy zachowaniu prostych linii
cięcia, jak również do cięcia ukośnego przy ustawieniu
kąta do 51º, przy stabilnym oparciu na obrabianym
przedmiocie.
1. REGULACJA GŁĘBOKOŚCI CIĘCIA (Patrz
Rys. A)
Unieść dźwignię blokady głębokości cięcia oraz korpus
tarczy od płyty podstawowej. Ustawić głębokość cięcia
przy użyciu podziałki i przesunąć dźwignię w dół w celu
zablokowania. Do głębokości cięcia należy zawsze
dodać 3 mm, aby tarcza przecięła obrabiany materiał.
2. REGULACJA KĄTA PŁYTY PODSTAWOWEJ
(Patrz Rys. B1, B2)
Obrócić blokadę skosu płyty podstawowej (6) w
kierunku przeciwnym do ruchu wskazówek zegara w
celu poluzowania podziałki kątowej. Przechylić płytę
podstawową w kierunku od urządzenia do momentu
ustawienia odpowiedniego kąta cięcia na podziałce
kątowej (5). Dokręcić blokadę skosu (6) obracając ją w
kierunku zgodnym z ruchem wskazówek zegara.
UŻYWANIE PILARKI
TARCZOWEJ
1. WŁĄCZNIK/WYŁĄCZNIK BEZPIECZEŃSTWA
(Patrz Rys. C)
Przełącznik jest zablokowany w celu uniemożliwienia
przypadkowego uruchomienia urządzenia. Wcisnąć
przycisk zwolnienia blokady, a następnie włącznik/
wyłącznik i puścić przycisk zwolnienia blokady. Włącznik
zostanie włączony. W celu wyłączenia wystarczy zwolnić
włącznik/wyłącznik. Przycisk zwolnienia blokady można
nacisnąć z dowolnej strony.
2. REGULACJA PROWADNICY RÓWNOLEGŁEJ
(PATRZ RYS. D)
Prowadnica jest używana do wykonywania cięć
równoległych względem krawędzi obrabianego
elementu, o wybranej odległości. Przesunąć ramię
prowadnicy równoległej przez uchwyt w celu uzyskania
odpowiedniej odległości cięcia, a następnie przykręcić
pokrętło blokady w celu unieruchomienia w miejscu.
Prowadnicę można używać po obu stronach płyty
podstawowej. Do cięć prostych ustawić oznaczenie
0º w linii z podziałką prowadnicy równoległej. Do cięć
ukośnych pod kątem 45º ustawić oznaczenie 45º w linii z
podziałką prowadnicy równoległej. Dokładnie zablokować
prowadnicę równoległą.
UWAGA: Najlepiej wykonać cięcie próbne.
Aby zmniejszyć niebezpieczeństwo
odniesienia obrażeń, użytkownik powinien
przeczytać podręcznik z instrukcjami
Ostrzeżenie
Podwójna izolacja
Używać ochrony wzroku
Używać ochrony słuchu
Używać maski przeciwpyłowej
Promieniowanie laserowe
Nie wpatrywać się w wiązkę
Odpady wyrobów elektrycznych nie
powinny być wyrzucane razem z odpadami
gospodarstwa domowego. Należy korzystać
z recyklingu, jeśli istnieje odpowiednia
infrastruktura. Porady dotyczące recyklingu
można uzyskać u władz lokalnych lub
sprzedawcy detalicznego.

Worx WX445 Specifications

General

Blade diameter	190 mm
Number of teeth	24
Idle speed (max)	5000 RPM
Cutting depth (45º)	47 mm
Cutting depth (90º)	66 mm
Saw blade included	Yes
Quantity	1
Diamond disc	-
Product color	Multicolor
Input power	1600 W
Power source	AC

Weight and Dimensions

Depth	240 mm
Width	320 mm
Height	230 mm
Weight	4300 g
