wtw pH 3210 - Page 14

Service & Reparatur
025748 3xxx 14 von/of 22 mijo 2010

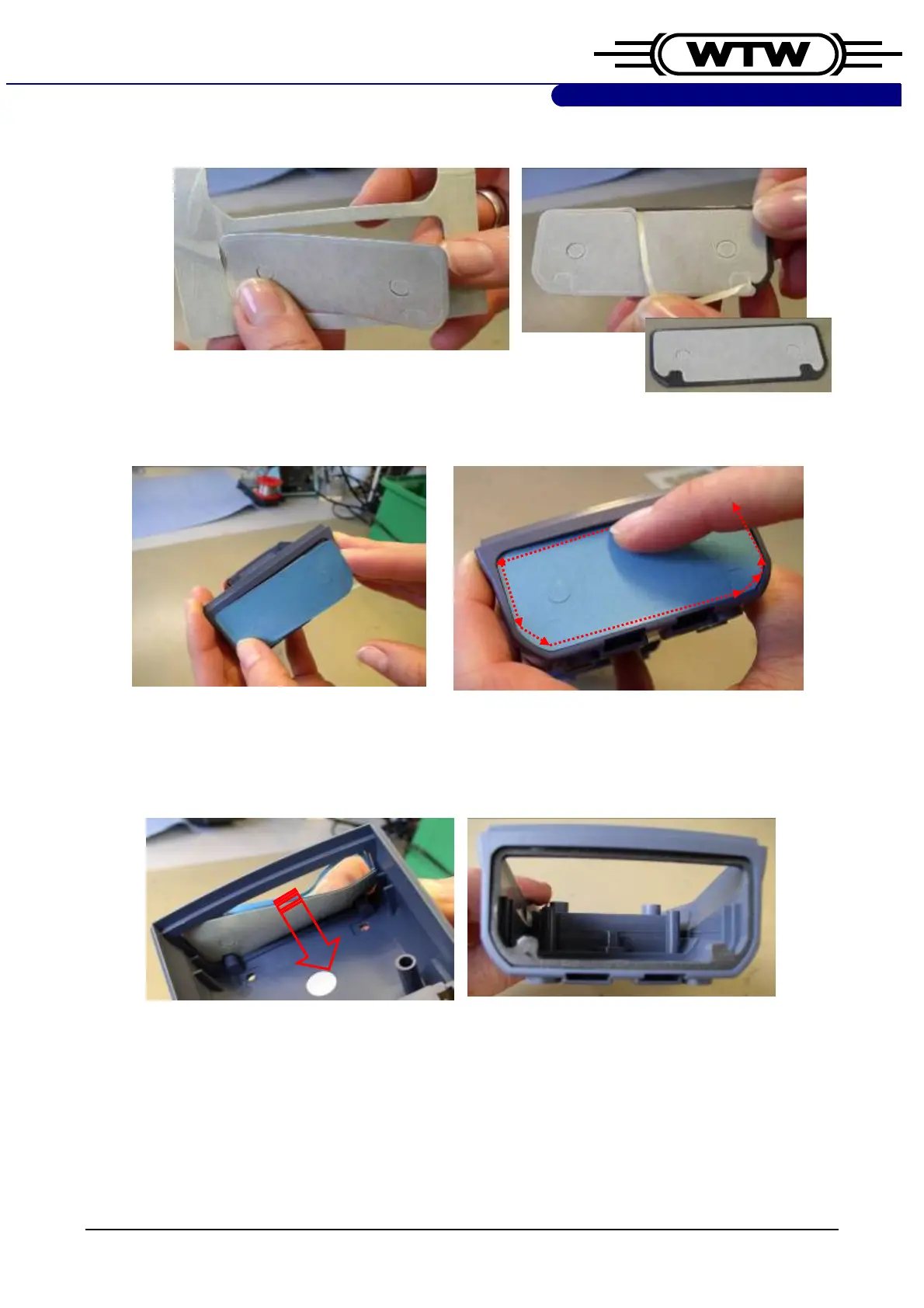

Ein Klebestanzteil aus einem Bogen herausnehmen und den äußeren Abdeckrand entfernen.
Take a self adhesive seal out of a sheet and remove the outer backing.
Das Klebestanzteil in die Unterschale einbringen und den Rand (z.B. mit Fingernagel) feststreichen.
Position the self adhesive seal into the lower casing press (e.g. with fingernail) the
outer edge tight.
Das Stanzteil so von außen nach innen hinein das der Außenrand in der Unterschale beleibt.
Push the seal inward so that the outer edge remains in the lower casing.
Das Buchsenfeld wieder einsetzen, festschrauben und die Halterungen montieren.
Fit the socket pannel into place, screw it tight and mount the holders.
