Bestimmungswidrige Verwendung
Der Personenschutzschalter darf nicht verwendet
werden bei:
• Kältegeräten oder ähnlichen Anwendungen
(kein automatisches Wiedereinschalten nach
Spannungsausfall).
• Maschinen mit hohen Einschaltströmen.
• IT-Stromnetzen (Trenntransformatoren, Strom-
erzeuger, etc.) Für die Funktion des Personen-
schutzschalters ist das Vorhandensein eines
Schutzleiters zwingend notwendig.
Gerätekennwerte
Art. 0774 610 001
Bemessungsspannung: 230 V AC / 50 Hz
Bemessungsstrom: 16 A
Bemessungsfehlerstrom: 30 mA
Umgebungstemperatur: –25°C bis +45°C
Anzugsmoment:
— Gehäuseschraube: 180 Ncm
— Zugentlastung: 80 Ncm
— Kontaktschraube: 80 Ncm
Kabeldurchmesser: Ø 9 - 14 mm
Schutzart: IP 55
Abmessungen (BxHxL): 54x57x239 mm
Geräteelemente (Abb. I)
1 Knickschutztülle
2 IN - Anschluss
3 OUT - Anschluss
4 EIN / AUS - Schalter
5 LED (rot)
6 LED (grün)

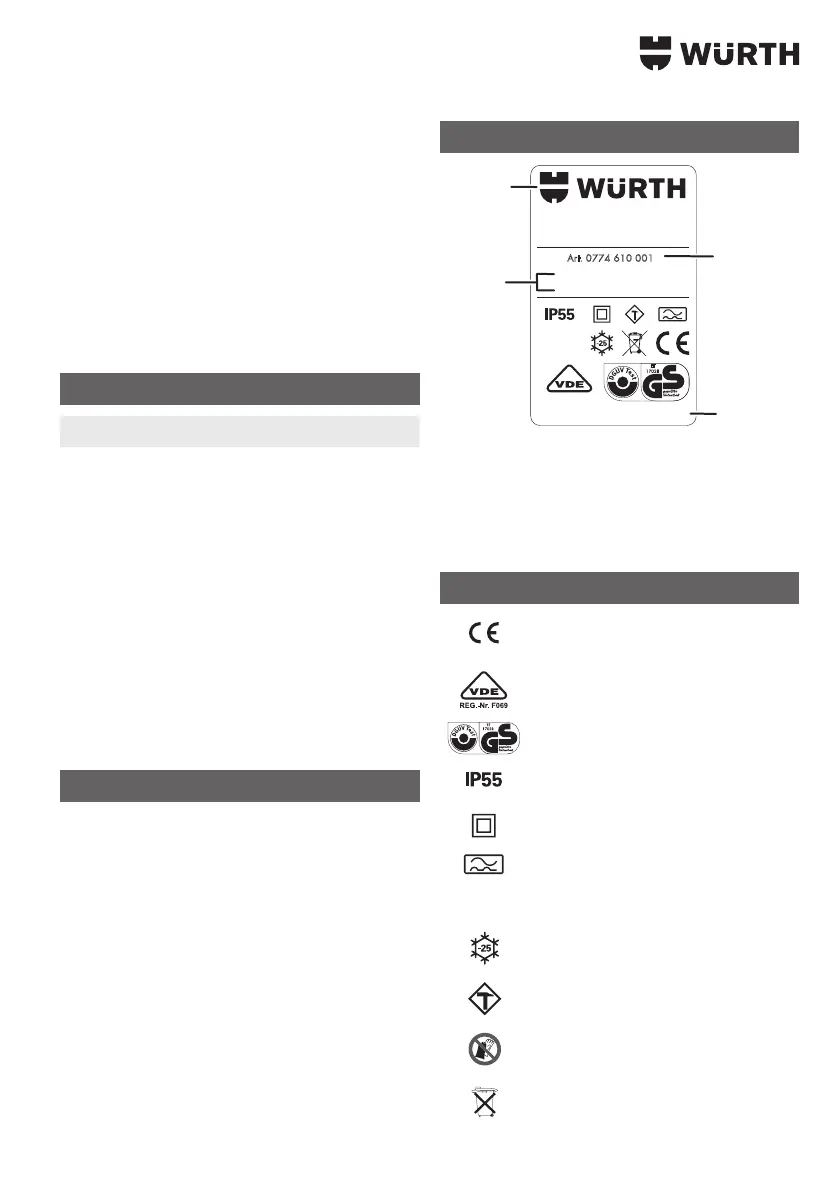

Typenschild
YYYY MM
REG.-Nr. F069
Adolf Würth GmbH & Co. KG
Reinhold-Würth-Straße 12–17
74653 Künzelsau
Art. 0774 610 001
U
n
230V~ / f
n
50Hz
I
n
16A / I∆
n
30mA
1702
3
4
1
2
1 Hersteller
2 Technische Daten
3 Artikelnummmer
4 Produktionsdatum
Symbole auf dem Gerät
Übereinstimmung mit den
EU-Richtlinien
VDE-Kennzeichen
17028
GS-Prüfzeichen
Staubgeschützt/Schutz gegen
Strahlwasser
Schutzklasse II (schutzisoliert)
FI-Schutzschalter löst sowohl bei
Wechselfehlerströmen als auch bei
pulsierenden Gleichfehlerströmen
aus
Fehlerstrom-Schutzschalter zum
Einsatz bis -25 °C
Für rauen Betrieb
Benutzen von Handschuhen
verboten!
Gerät darf nicht in den Hausmüll
geworfen werden!
