Kapitel 4 Anschluss
der Phono-Eingang übersteuert wird. Dies kann zu Schäden an dem Verstärker oder
an den Lautsprechern führ
en.
Achten Sie auch auf alle Hinweise, die in der Bedienungsanleitung Ihres Plattenspie-
lers stehen.

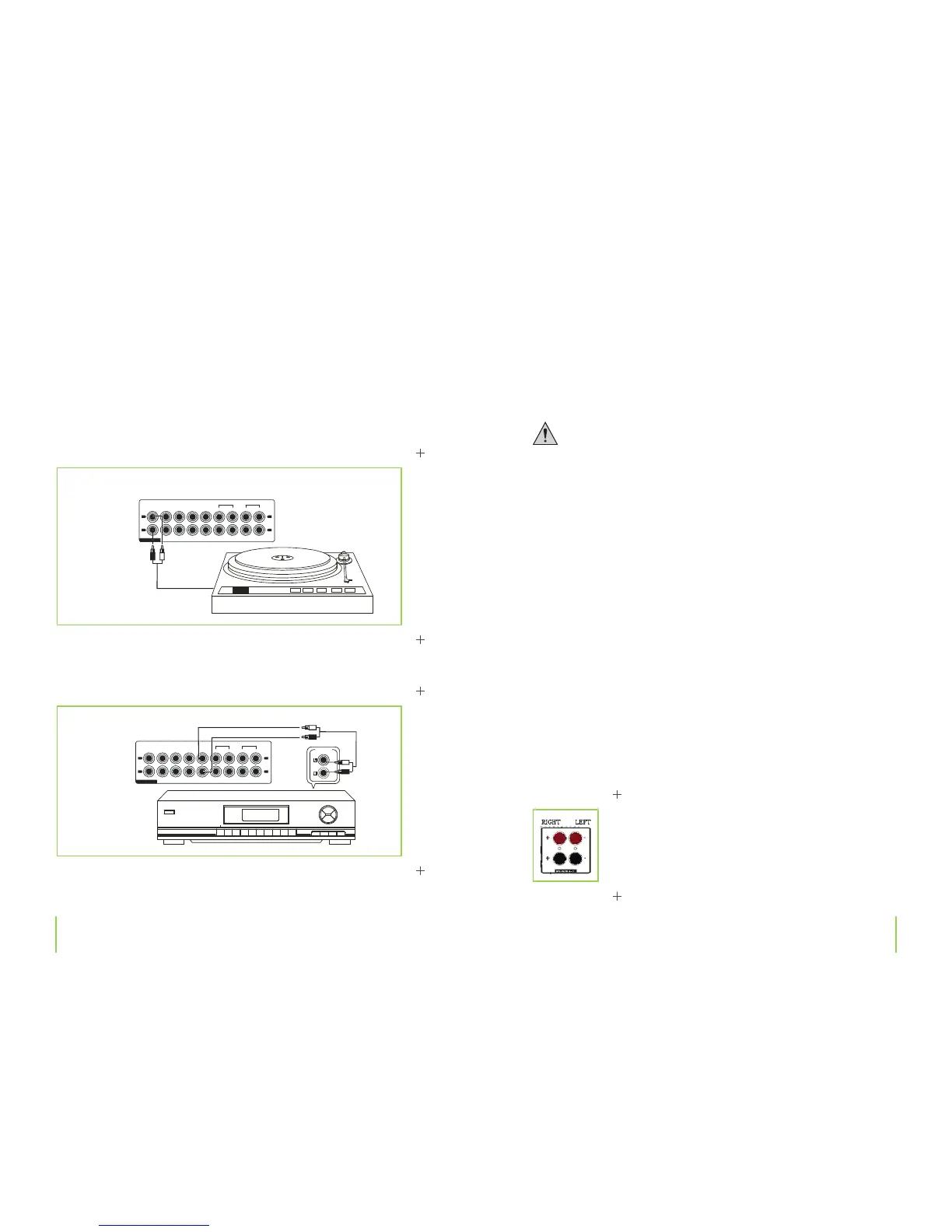

Phono-Anschlüsse
Anschluss eines Tuners
Tuner
› Verbinden Sie die Ausgänge Ihres Tuners mit den TUNER-Cinch-Anschlüssen Ihres Verstärkers.
Kapitel 4 Anschluss
CERYALPRENUTDCONOHP
TA P E
PL AY R EC
EQ
L
R
AU D I O
AV 1 AV 2
L
R
OU T PUT
Anschluss der Lautsprecherausgänge
Die Verdrahtung zu den Lautsprechern muss jeweils zweiadrig ausgeführt werden.
Isolieren Sie alle Verbindungsstellen. Achten Sie darauf, dass keine der Leitungen
durch scharfe Kanten beschädigt werden kann. Verwenden Sie nur Lautsprecher
mit einer ausreichenden Belastbarkeit (siehe „Technische Daten“).
Verbinden Sie die Lautsprecher direkt mit dem Verstärker. Verwenden Sie keine
Kopfhöreradapter oder Verteilerboxen. Im Zweifelsfall sollten Sie mit einem Fach-
mann Rücksprache halten.
Achten Sie darauf, dass alle Lautsprecher richtig gepolt sind, also die Plus- und Mi-
nus-Kennzeichen übereinstimmen.
Der Verstärker wurde für den Betrieb an Lautsprecherimpedanzen von 6 bis 8 Ohm
entwickelt. Verwenden Sie auf keinen Fall Lautsprecher mit einer niedrigeren Impe-
danz. Schließen Sie an die Ausgänge jeweils nur eine Lautsprecherbox an.
› Schließen Sie das Lautsprecherpaar an die mit SPEAKERS gekennzeichneten Klemmen an.
›
V
erbinden Sie den Plus (+)-Pol des linken Lautsprechers mit der roten Lautsprecherklemme,
bezeichnet mit „LEFT+“.
› Verbinden Sie den Minus (–)-Pol des linken Lautsprechers mit der schwarzen Lautsprecher-
klemme, bezeichnet mit „LEFT–“.
› Verbinden Sie den Plus (+)-Pol des rechten Lautsprechers mit der roten Lautsprecherklemme,
bezeichnet mit „RIGHT+“.
› Verbinden Sie den Minus (–)-Pol des rechten Lautsprechers mit der schwarzen Lautsprecher-
klemme, bezeichnet mit „RIGHT–“.
CERYALPRENUTDCONOHP
TA P E
PL AY RE C
EQ
L
R
AU D I O
AV 1 AV 2
L
R
