Onderdelen van de printer
In dit gedeelte worden de volgende onderdelen behandeld:
• Aanzicht voorzijde/linkerzijde op pagina 21
• Aanzicht achterzijde/links op pagina 22
• Interne onderdelen op pagina 23

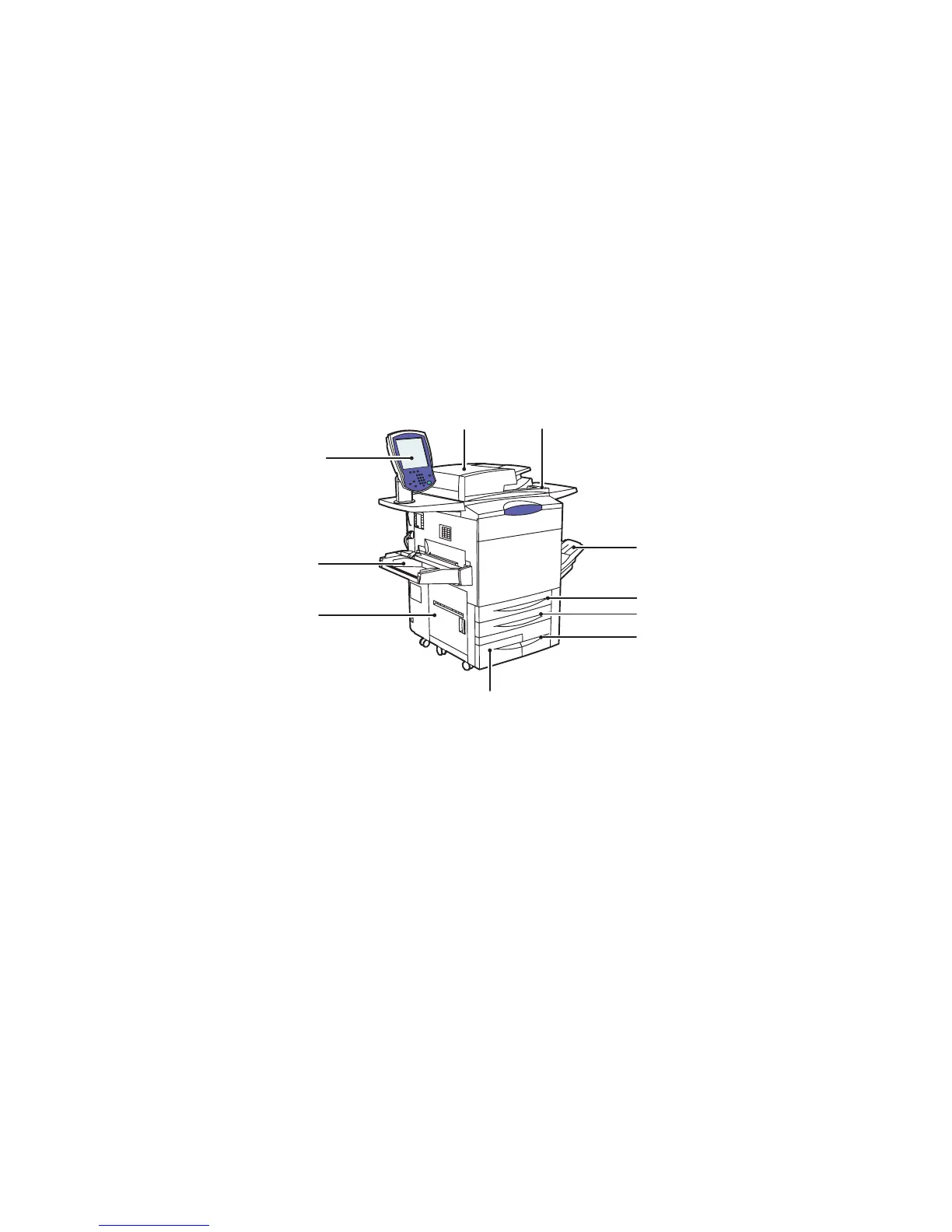

Aanzicht voorzijde/linkerzijde
1. AOD 6. Lade 3
2. Aan/uit-knop 7. Lade 4
3. Opvangbak 8. Zijdeur links
4. Lade 1 9. Lade 5 (handmatige papierinvoer)
5. Lade 2 10. Bedieningspaneel met aanraakscherm
wx77xx-125
1
2
3
4
5
10
9
8
6
7
