Einbau-, Betriebs- und Wartungsanleitung Baureihe MPB, MPV
 Rotierende Einheit der Gleitringdichtung von der
Wellenschutzhülse (44..) schieben. Bei
Gleitringdichtungen mit Fixierschrauben diese
vorher lösen.
 Alle Teile sauber reinigen und auf Verschleiß
kontrollieren. Gleitringdichtungen sind
grundsätzlich zu tauschen. Eine Reparatur der
Gleitringdichtung ist nur bei entsprechendem
Fachwissen empfehlenswert.
Zusammenbauen
 Verwenden sie bei der Montage der
Gleitringdichtung immer ein Gleitmittel. Wir
empfehlen den O-Ring bzw. den Gummibalg kurz
vor der Montage mit Seifenwasser
einzuschmieren. Bitte verwenden sie kein
mineralisches Fett oder Öl wenn die Beständigkeit
des O-Ringes nicht gewährleistet ist.
 Gegenring der Gleitringdichtung (GLRD..) in den
Dichtungsdeckel (18) einsetzen. Rotierende
Einheit der Gleitringdichtung (GLRD..) auf die
Wellenschutzhülse (44..) schieben und fixieren
(wenn möglich).
 Bei Gleitringdichtungen mit Gummibalg ist nun ein
rasches weiterarbeiten notwendig. Nur so kann
garantiert werden, dass sich die rotierende
Gleitringdichtungseinheit beim Einbau noch
verschieben lässt und die richtige Position
einnimmt.
 O-Ring (OR4) aufschieben und mit einem Pinsel
mit Gleitmittel (z.B. Silikonfett) einstreichen.
 Wellenschutzhülse (44) in der Bohrung mit
Schmiermittel so einstreichen, dass die O-Ringnut
sauber bleibt (ca. 10-15mm innerhalb beginnen).
Die Standard O-Ringe aus EP - Kautschuk sind
gegen mineralische Öle oder Fette nicht
beständig und dürfen mit solchen nicht in
Berührung kommen. Ist die Beständigkeit
gesichert (z.B. Rindertalg als Schmiermittel bzw.
ölbeständige O-Ringe) kann die gesamte Welle
(24) eingestrichen werden.
 Wellenschutzhülse (44) aufschieben, dabei ist
darauf zu achten, dass der O-Ring leicht in die Nut
schlüpfen kann.
 O-Ring (OR3) in das Gehäuse einlegen und mit
Silikonfett fixieren. Der O-Ring sollte wenn
möglich am Außendurchmesser anliegen (durch
ziehen kann der O-Ring leicht vergrößert werden).
 Dichtungsdeckel (18) vorsichtig aufsetzen, dabei
auf die Richtung des Stiftes (S4) achten (Nut im
Lagerträger)
 Lagerbock (8) aufsetzen und Muttern (M1) fest
anziehen (Drehmoment siehe Anhang).
 Passfeder (PF3) einlegen und Distanzhülse (72)
aufschieben. Die Montagerichtung ist wie folgt
einzuhalten.

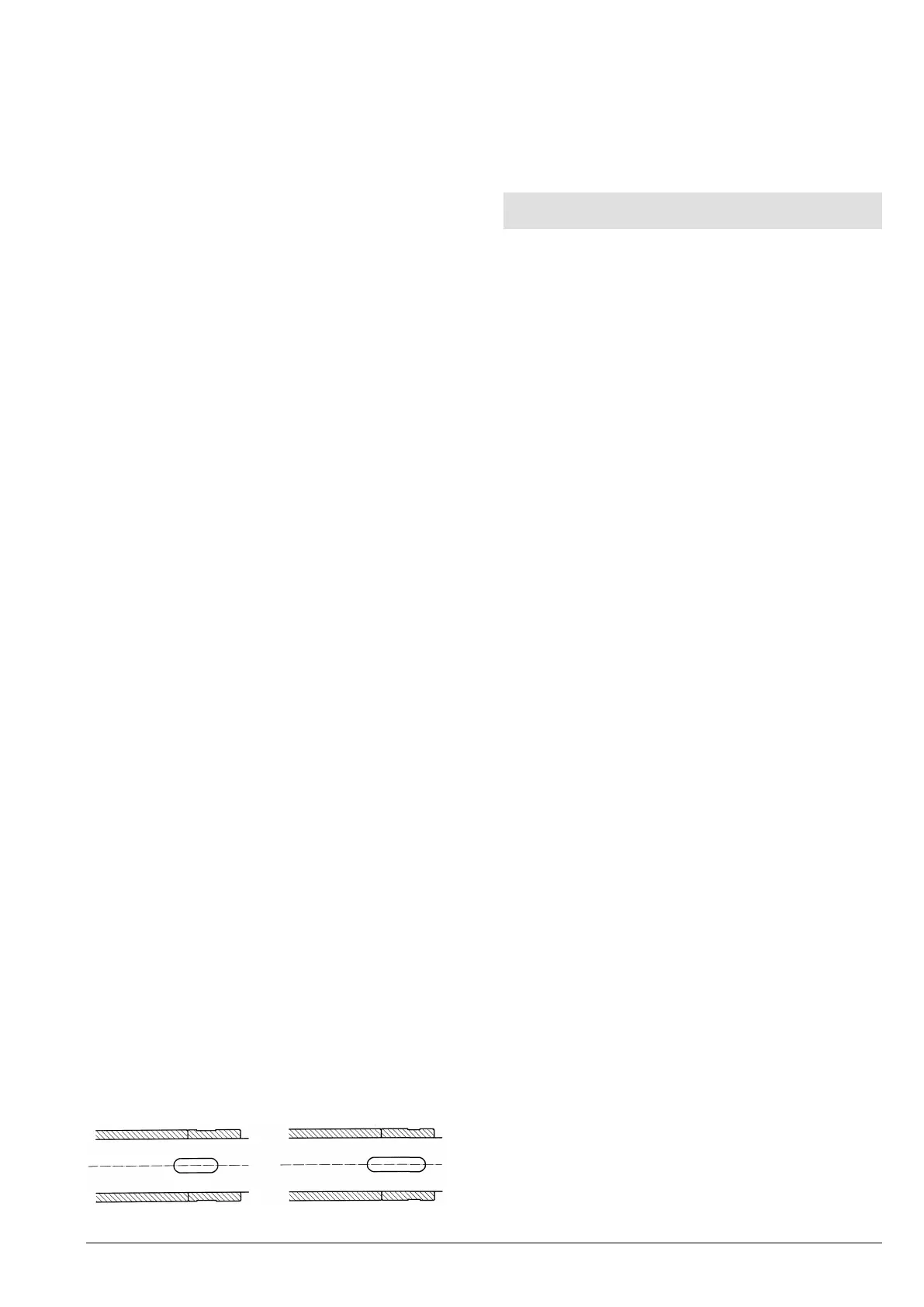

MPV 100
MPV 125
44 → 72
44 → 72
 Spritzring (73) und Lagerdeckel (12) aufschieben
 Weitere Montagearbeiten siehe Kapitel 8.5.2
„Austauschen der Wälzlager – Bauart MPV" ..
Zusammenbauen.
8.7.5 Ausführung mit Patronen - Gleitringdichtung
(Code "CS, CQ, CD") – Bauart MPB
Zugehörige Schnittzeichnung mit einer allgemeinen
Patronen - Gleitringdichtung siehe Anhang.
Im Anhang der Betriebsanleitung liegt eine genaue
Darstellung der Patronen – Gleitringdichtung bei.
Zerlegen
 Den rotierenden Teil der Patronen – Gleitring-
dichtung (GLRD) mit dem stationären Teil axial
fixieren. Zu diesem Zweck sind am stationären
Teil Fixierbügel (FB) (oder ähnliche
Hilfskonstruktionen) vorgesehen (siehe
Schnittbild).
 Muttern (M3) und Schrauben (S9) lösen, Patronen
- Gleitringdichtung (GLRD) soll frei beweglich sein.
 Motor wie in Kapitel 8.5.1 „Austauschen der
Wälzlager – Bauart MPB" Zerlegen abbauen.
 Wellenmutter (50) abschrauben (Hakenschlüssel),
die Wellenmutter besitzt eine Sicherung gegen
lockern.
 Ist diese Sicherung nicht mehr ausreichend, muss
die Mutter erneuert werden.
 Kupplungshälfte (7/P) mit Scheibenabzieher
abziehen.

Patronendichtung abziehen (ohne
Wellenschutzhülse (44).
 Passfeder (PF4) herausnehmen und
Wellenschutzhülse (44) abziehen. O – Ring (OR4)
entfernen.
 Alle Teile sauber reinigen und auf Verschleiß
kontrollieren. Gleitringdichtungen sind
grundsätzlich zu tauschen. Eine Reparatur der
Gleitringdichtung ist nur bei entsprechendem
Fachwissen empfehlenswert. Verschlissene Teile
der Patronendichtung können vom Hersteller
erneuert bzw. repariert werden.
Zusammenbauen
 Verwenden sie bei der Montage der
Gleitringdichtung immer ein Gleitmittel (z.B.
Silikonfett). Bitte verwenden sie kein
mineralisches Fett oder Öl wenn die Beständigkeit
des O-Ringes nicht gewährleistet ist.
 O-Ring (OR4) aufschieben und mit einem Pinsel
mit Gleitmittel (z.B. Silikonfett) einstreichen.
 Wellenschutzhülse (44) in der Bohrung mit
Schmiermittel so einstreichen, dass die O-Ringnut
sauber bleibt (ca. 10-15mm Innerhalb beginnen).
Die Standard O-Ringe aus EP - Kautschuk sind
gegen mineralische Öle oder Fette nicht
beständig und dürfen mit solchen nicht in
Berührung kommen. Ist die Beständigkeit
gesichert (z.B. Rindertalg als Schmiermittel bzw.
ölbeständige O-Ringe) kann die gesamte Welle
(24) eingestrichen werden.
MPB 100-german Seite 21
Artikel Nr. 771074115
