1312

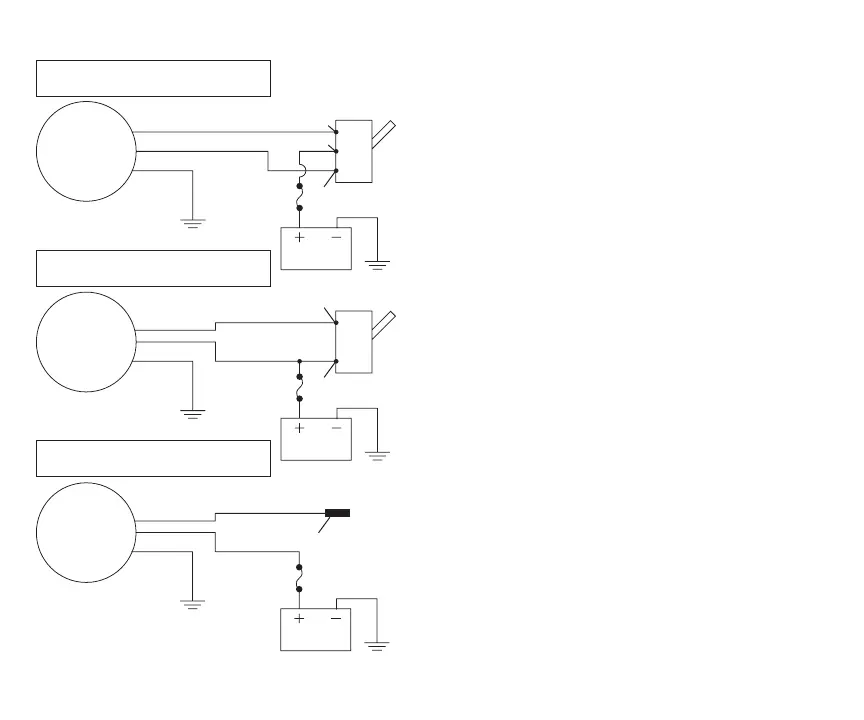

Câblage de pompe automatique – 3 fils
Interrupteur sur panneau
à 3 positions
Constamment automatique /
Neutralisation manuelle
Constamment automatique /
Pas de neutralisation manuelle
Pour pompe 12 volts: Tension minimum requis de 10,5 volts.
Pour pompe 24 volts: Tension minimum requis de 21 volts.
Brun à bande blanche
MANUEL
ALIMENTATION
Brun
Noir
Batterie
POMPE
Interrupteur
sur panneau
Fusible
AUTOMATIQUE
Brun à bande blanche
MANUEL
Brun
Noir
Batterie
POMPE
Fusible
ALIMENTATION
Brun à bande blanche
Terminer avec un
enduit imperméable
à l’eau
Brun
Noir
Batterie
POMPE
Fusible
Plomberie
Cette pompe d’aschement a été conçue pour être utilie avec un tuyau flexible.
Toute tuyauterie rigide peut endommager la pompe ou le dispositif de refoulement
de la pompe.
Les facteurs pouvant réduire le débit d’une pompe d’assèchement peuvent être les
suivants, sans que ce soit toutefois les seuls facteurs :
La longueur de la tuyauterie de refoulement (une tuyauterie longue
réduira le débit)
Le nombre de rayons de courbure
La rugosité de la surface inrieure de la tuyauterie et des raccords (les
tuyaux à paroi interne lisse sont préférables)
La réduction (obstruction de tuyau) de la superficie de la section
transversale des composants du système de refoulement, par exemple les
clapets anti-retour et les composants passant à travers la coque.
Attacher le tuyau de refoulement au raccord cannelé à l’aide de colliers de durite
en acier inoxydable.
Le raccord de refoulement passant à travers la coque doit être monté au minimum à
8 po (20,3 cm) au-dessus de la ligne de flottaison en conditions de gîte pour éviter
que l’eau soit siphonnée depuis l’exrieur du bateau. Le raccord de refoulement
peut être également situé au-dessous de la ligne de flottaison en conditions de gîte
extrêmes si la conduite de refoulement est équipée de ce qui suit :
Une vanne installée conformément aux exigences de la norme ABYC H-27,
Vannes, raccords passant à travers la coque et bouchons de vidange.
Une boucle ventie ou tout autre moyen pour emcher le siphonnement
dans le bateau. Il n’est pas question d’utiliser un clapet anti-retour à cette fin.
Si les conduites de refoulement de plusieurs pompes sont raccores à une
tuyauterie d’évacuation pour que l’eau refoue passe à travers un passe-coque
unique, le système devra être conçu de telle sorte que le refoulement d’une seule
pompe ne retourne pas dans une autre pompe et que l’utilisation simultanée de
plusieurs pompes ne vienne pas diminuer la capacité de pompage du système. Il
n’est pas question d’utiliser un clapet anti-retour dans le système de raccordement
de tuyauterie d’évacuation.
On peut utiliser un clapet anti-retour uniquement s’il s’avère nécessaire d’emcher
une pompe d’aschement automatique de s’arrêter et de se réenclencher en raison
du refoulement d’eau de la conduite de refoulement.
Les raccords de tuyau souple seront attachés à l’aide de colliers non corrosifs,
ou mécaniquement attachés à l’aide d’un embout fixé de fon permanente, par
exemple un manchon embouti. Les garnitures intérieures seront attachées à l’aide
de colliers métalliques résistants à la corrosion.
