Yakima BaseLine - Page 5

1035619E-5/26
9

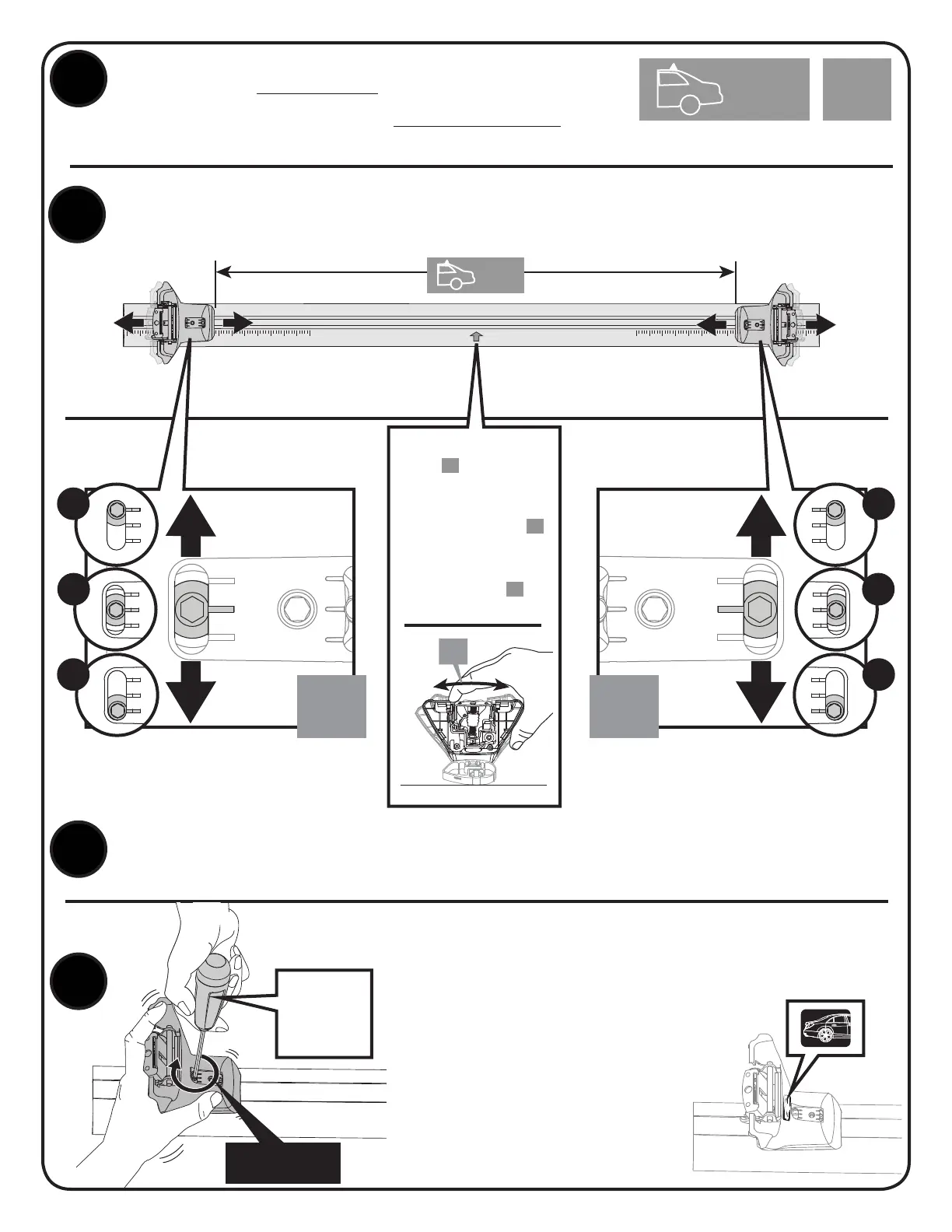

Set the M3 measurement and P2 pitch angle
of the towers on the REAR CROSSBAR.
M3
P2
P2 P2
B
A
C
B
A
C
First move each tower to the M3
measurement for your vehicle.
D’abord, amener chacun des pieds à
la mesure M3 pour le véhicule.
Primero desplace cada torre
hasta la medida M3 que
corresponde a su vehículo.
9
a
9
c
3.5Nm
“Click!”
“Click!”
“Click!”
9
b
M3
P2
IMPORTANT:
Set
P2
position in
relation to arrow.
IMPORTANT :
Régler la position
P2
par rapport à la flèche.
IMPORTANT:
Fije la posición
P2
con
respecto a la flecha.
Rotate the tower on the
crossbar to set the P2 pitch
angle for your vehicle.
Faire pivoter le pied sur la barre
pour obtenir l’angle d’inclinaison
P2 pour le véhicule.
Gire la torre en la barra transversal
para fijar el ángulo de inclinación P2
que corresponde a su vehículo.
Reporter la mesure M3 et l’angle d’inclinaison P2 sur les pieds de la BARRE TRANSVERSALE ARRIÈRE.
Tome la medida M3 y el ángulo de inclinación P2 de las torres en la BARRA TRANSVERSAL TRASERA.
Tighten the PITCH BOLT completely with the torque wrench while
holding the tower at the correct P2 setting and M3 measurement.
Repeat for the other tower. Verify P2 and M3, and adjust as
necessary. Apply a rear car sticker to each rear tower.
À l’aide du tournevis dynamométrique, serrer complètement le
RÉGLAGE DE L’INCLINAISON tout en tenant le pied au réglage
P2 et à la mesure M3 voulus. Faire de même avec l’autre
pied. Vérifier les valeurs P2 et M3 et les corriger au besoin.
Appliquer un autocollant arrière à chaque pied arrière.
Apriete completamente el tornillo de REGLAJE
ANGULAR VERTICAL con la llave de torsión
mientras sostiene la torre con los valores
correctos de P2 y de M3. Repita la operación
para la otra torre. Verifique P2 y M3 y vuelva a
ajustar si es necesario. Pegue una etiqueta de la
parte trasera del vehículo en cada torre trasera.
