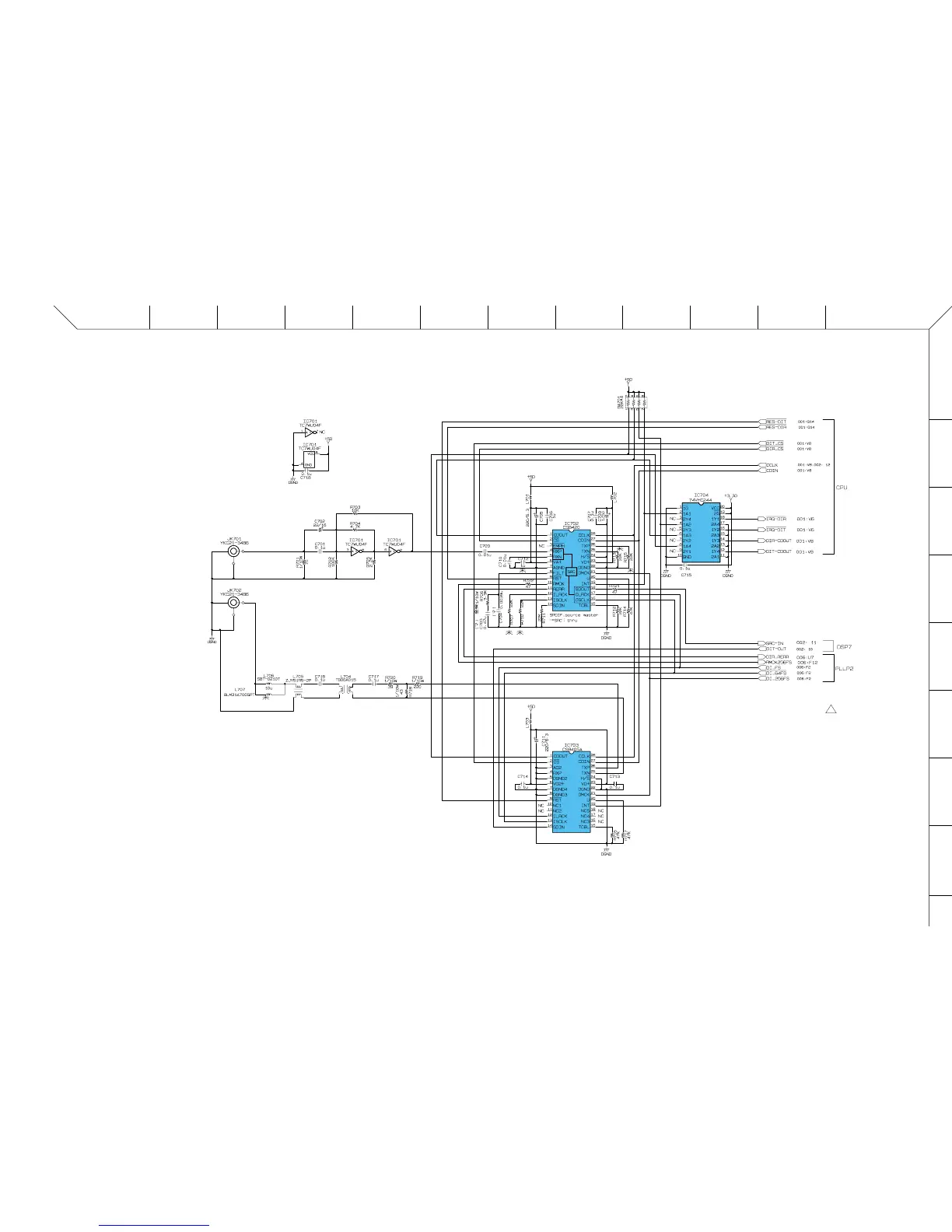

■ DM CIRCUIT DIAGRAM 007
28CC1-8825605-7 1
■ DM CIRCUIT DIAGRAM 007
INVERTER
SRC
DIT
BUFFER
Z
DIGITAL STEREO
IN
DIGITAL STEREO
OUT
V
V
O
LK J I H G F E D C B A
1
2
3
4
5
6
7
8
未：notinstalled（未実装部品）
金被：MetalFilmResistor（金属皮膜抵抗）
（マ）：MylarCapacitor（マイラーコンデンサ）
