Yamaha CL3 Service Manual

42
CL3/CL1
B-12. PN8 Added Button
(Time required: About 9 minutes)
B-12-1. Remove the control panel U5 assembly.
(See procedure 1)
B-12-2. Remove the eight (8) encorder knobs marked [560C].
(Fig.
7
)
B-12-3. Remove the two (2) screws marked [170]. The PN
push angle 8 can then be removed. (Fig. 10)
B-12-4. Remove the six (6) screws marked [80]. The PN8
added button can then be removed. (Fig. 10)
* When installing the PN8 added button, tighten the
screws
z
and
x
shown in fi g. 10 in numerical order
and then tighten the other screws.
B-13. Crystal Display (A/B)
(Time required: About 8 minutes)
B-13-1. Remove the control panel U5 assembly.
(See procedure 1)
B-13-2. Remove the FD2 circuit board. (See procedure B-6)
B-13-3. Remove the PN2 circuit board. (See procedure B-11)
B-13-4. Remove the crystal display. (Fig. 11)
B-13-5. The crystal display and color bar lens can then be
separated. (Photo 23)
B-12.PN8 ボタン付
（所要時間：約 9 分）
B-12-1.コンパネ U5Assy を外します。（1 項参照）
B-12-2.[560C] のエンコーダーノブ 8 個を外します。（図 7）
B-12-3.[170] のネジ 2 本を外して、PNPUSH 金具 8 を外し
ます。（図 10）
B-12-4.[80] のネジ 6 本を外して、PN8 ボタン付を外します。
（図 10）
※ PN8 ボタン付を取り付ける際は、図 10 に示す z、x の
順にネジを締めてから他のネジを締めてください。
B-13.液晶ディスプレイ(A/B)
（所要時間：約 8 分）
B-13-1.コンパネ U5Assy を外します。（1 項参照）
B-13-2.FD2 シートを外します。（B-6 項参照）
B-13-3.PN2 シートを外します。（B-11 項参照）
B-13-4.液晶ディスプレイを外します。（図 11）
B-13-5. 液晶ディスプレイからカラーバーレンズを外します。
（写真 23）

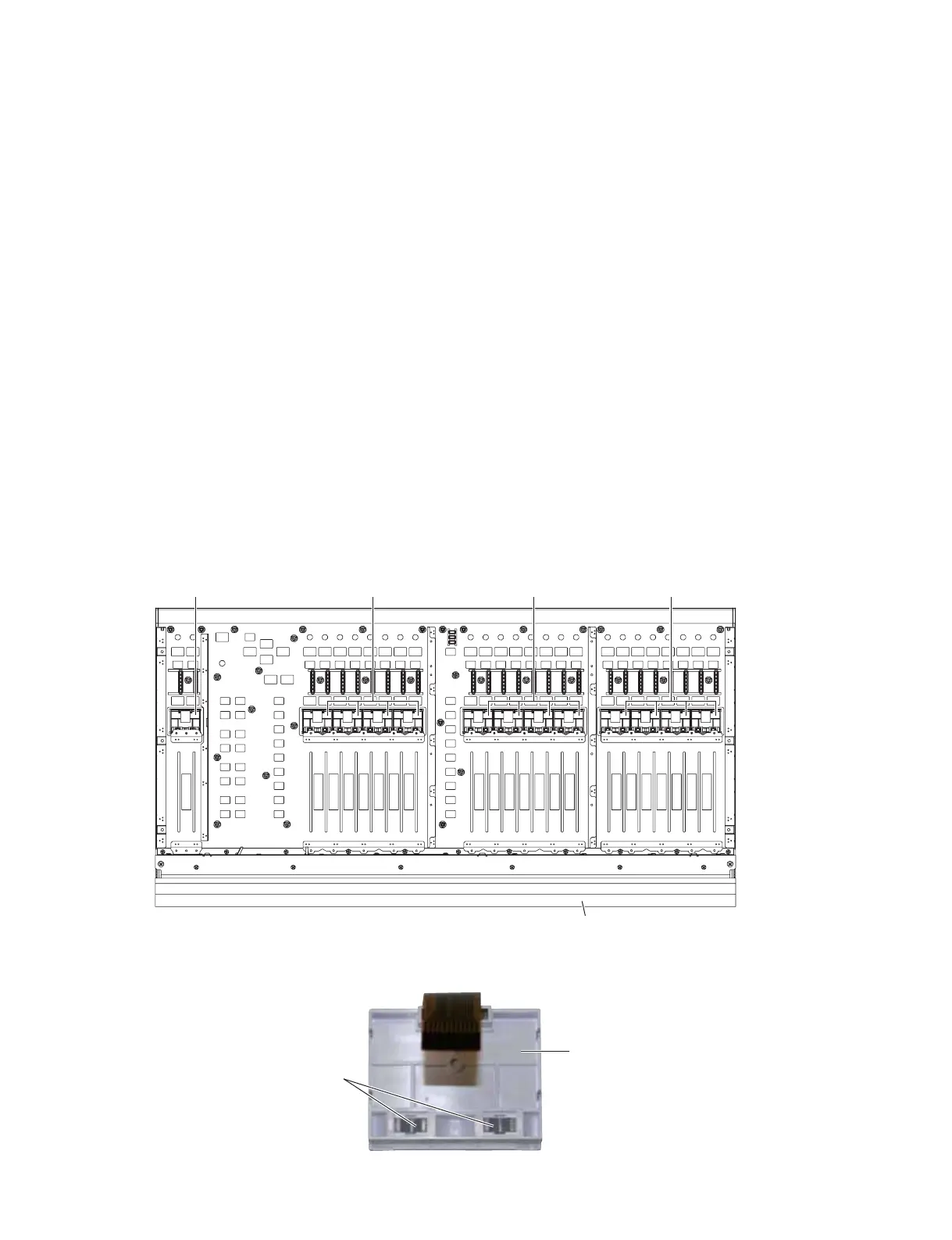

CRYSTAL DISPLAY (A/B)
液晶ディスプレイ（A/B）
CRYSTAL DISPLAY
（液晶ディスプレイ）x4
FRONT PAD ASSEMBLY U5 （F パッド AssyU5）
CRYSTAL DISPLAY
（液晶ディスプレイ）x4
CRYSTAL DISPLAY
（液晶ディスプレイ）x4
Fig.11（図 11）
Photo 23（写真 23）
CRYSTAL DISPLAY
（液晶ディスプレイ）
COLOR BAR LENS
（カラーバーレンズ）

Yamaha CL3 Specifications

General

DJ mixer	-
Product color	Black
Video capability	No
Frequency range	20 - 20000 Hz
Channels quantity	72 channels
Signal delay (@48kHz)	2.5 ms
Supported sample rates	44.1, 48 kHz
Digital sound processing	- bit
Power consumption (typical)	170 W
USB 2.0 ports quantity	1

Weight and Dimensions

Depth	667 mm
Width	839 mm
Height	299 mm
Weight	29000 g
