BEDIENELEMENTE
4-1G
J0C

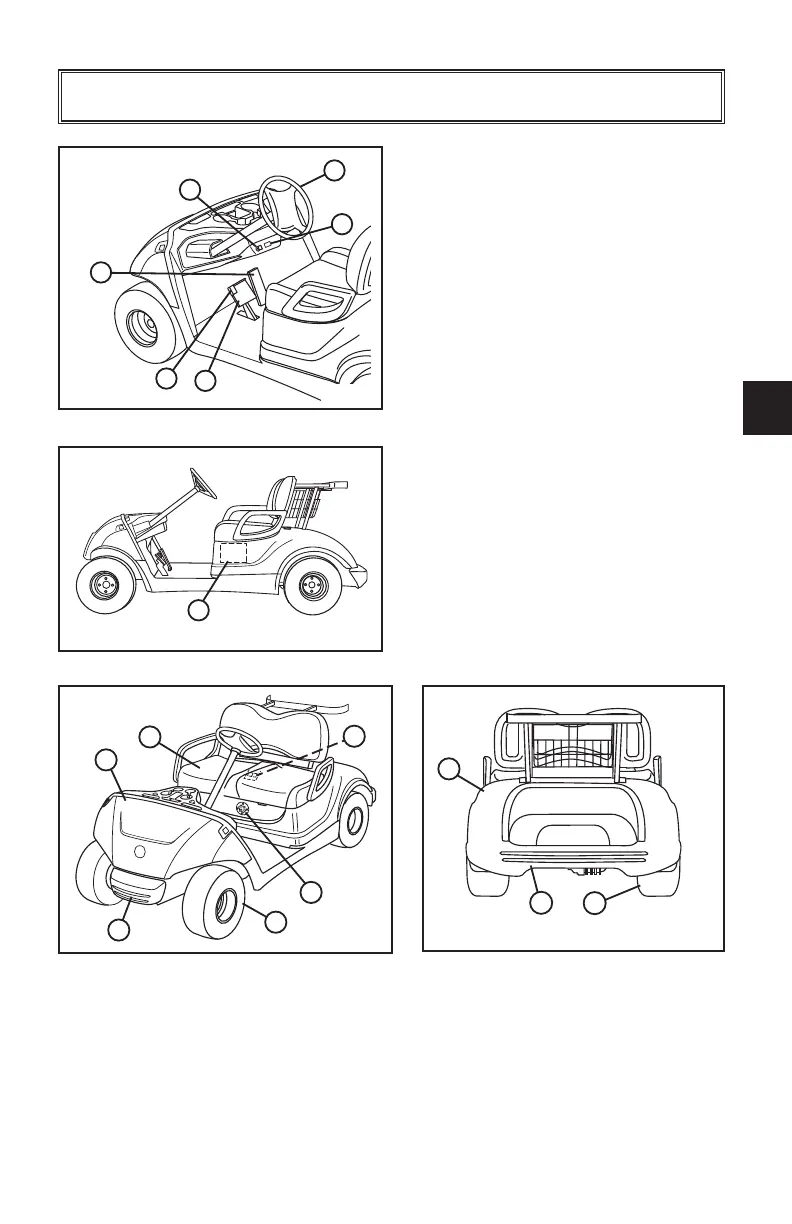

FUNKTIONSMERKMALE
1 Hauptschalter
2 Fahrtrichtungs-Wählschalter
3 Bremspedal
4 Feststellbremspedal
5 Gaspedal
6 Lenkrad
7 Batterien
8 Sitz
9 Vorderverkleidung
a Vorderreifen
b Vorderer Stoßfänger
c Abschleppschalter
d Steckdose des Gleichstromladegeräts
e Hinterreifen
f Hinterer Stoßfänger
g Heckverkleidung
