7-6G
J0C
Den Stecker des Gleichstrom ausgangs-
kabels nicht aus der Steckdose des
Gleichstromladegeräts ziehen, wenn das
Ladegerät eingeschaltet ist, da dadurch
ein Lichtbogen entstehen kann, der eine
Explosion nach sich zieht.
4. Das Ladegerät schaltet sich
automatisch ab, wenn die Batterien
die volle Ladung erreichen.
5. Nachdem das Ladegerät abgeschaltet
wurde, den Gleichstrom ausgangs-
stecker aus der Steckdose des
Gleichstrom ladegeräts ziehen. Dazu
am Stecker anfassen und diesen ger-
ade aus der Steckdose herausziehen.

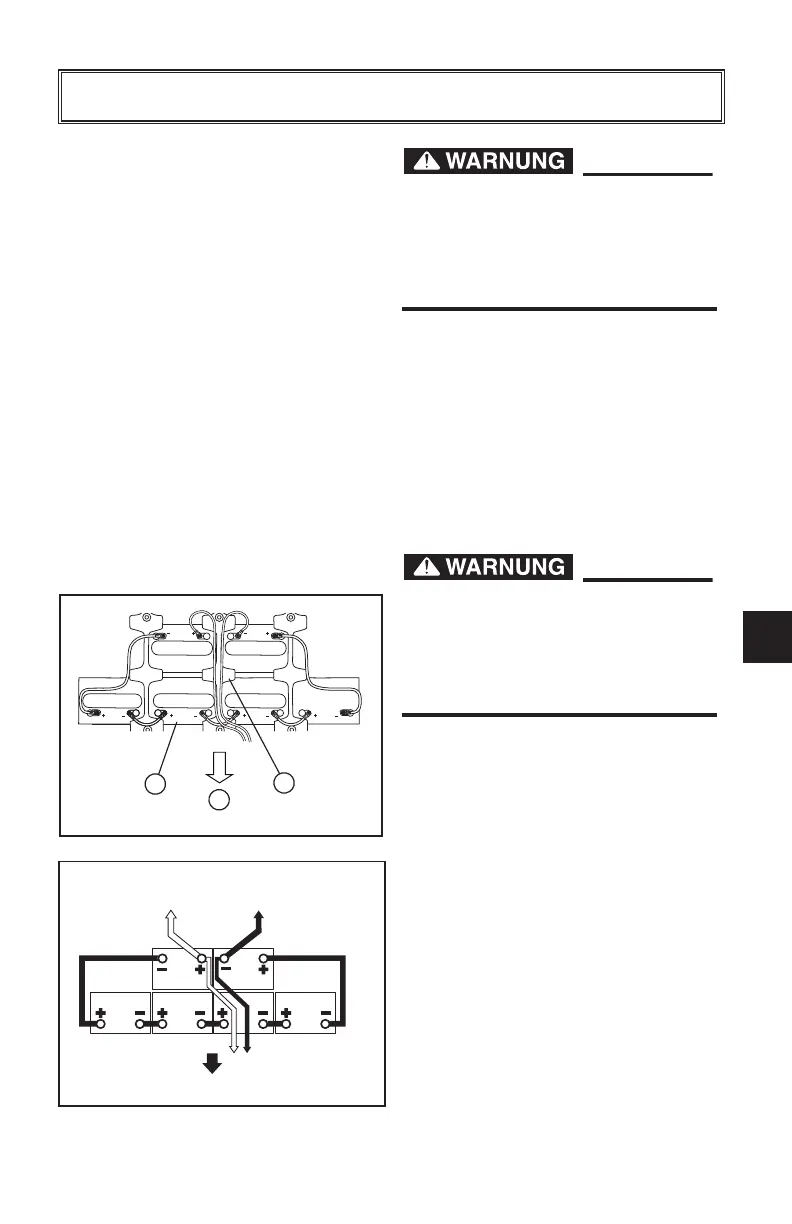

Einbau der Batterie
Legen Sie bei der Arbeit an Batterien
keine Schraubenschlüssel oder
anderen Metallgegenstände über die
Batterieklemmen. Ein Lichtbogen kann
entstehen und eine Explosion oder ein
Feuer an der Batterie verursachen.
1. Montieren Sie die Niederhalter der
Batterie und ziehen Sie sie auf ein
Anzugsmoment von 7-9 Nm (0,7-0,9
m·kg) wie abgebildet fest.
å Vorwärts
∫ Batterie
ç Batterieniederhalter
2. Schließen Sie die Leitungen an und
ziehen Sie sie auf ein Anzugs-
moment von 9-10 Nm (0,9-1,0 m·kg)
wie abgebildet fest.
Y-751D
B
C
A
Y-672h_DE
EINBAU DER BATTERIE UND
KABELANSCHLÜSSE
ZUM RELAIS ZUR
MOTORSTEUERUNG
STECKBUCHSE
VORWÄRTS
WARTUNG
