Regulación del juego
libre del pedal de freno

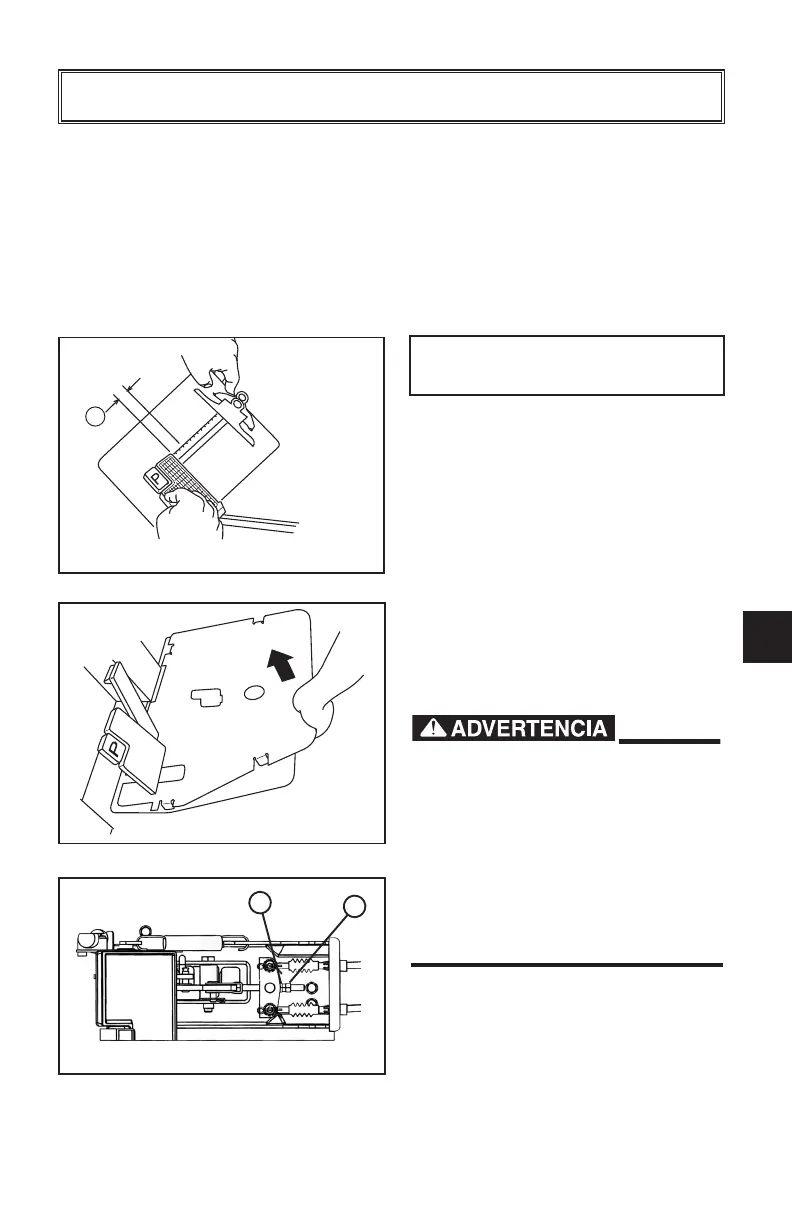

Controle el juego libre del pedal de freno
oprimiendo el pedal con dos dedos
(haciendo poca fuerza) y midiendo la
distancia que recorre el pedal antes de
que se sienta la resistencia.
Juego libre del pedal de freno Å:
50-55 mm (1,97-2,17 in)
Para regular el juego libre del pedal de
freno:
1. Saque del piso del carro la alfombra
y la tapa de servicio.
2. Si resulta necesario ajustar la distan-
cia de juego libre, afloje la tuerca de
seguridad å (bajo buje de hule) y
gire la tuerca de ajuste ∫ hacia
adentro o afuera hasta cumplir con
las especificaciones de juego libre.
Luego ajuste la tuerca de seguridad
en su lugar.
No apriete excesivamente los cables
del freno. Si se ajustan de forma
excesiva se incrementa el desgaste
de los frenos y se afecta el fun-
cionamiento general del carro. Puede
resultar en desgaste prematuro de los
frenos. No seguir las etiquetas de
advertencia de este manual puede
resultar en lesiones personales
graves o la muerte.
