日本語
IS1112(W)
取扱説明書
25

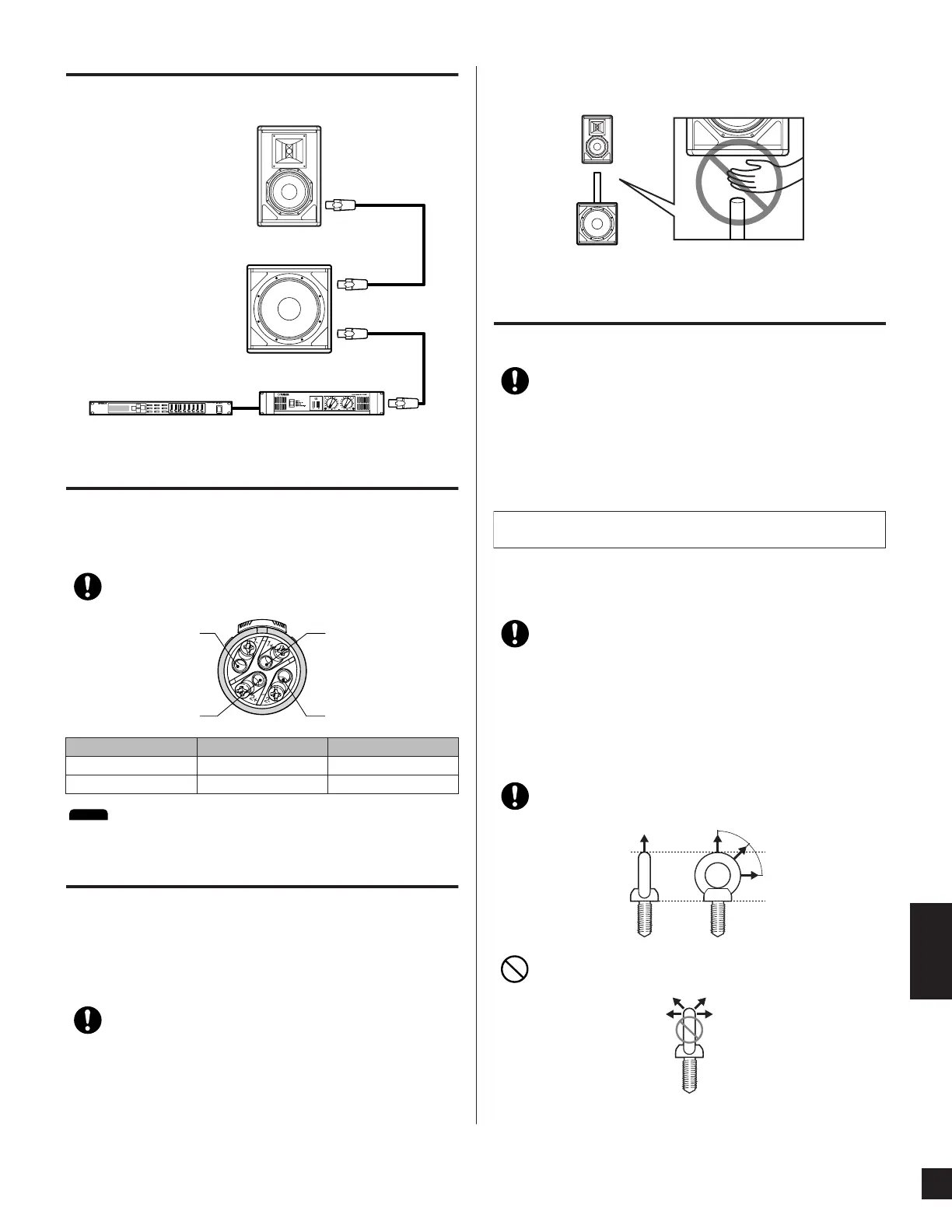

フルレンジスピーカーの接続
Neutrik Speakon NL4プラグの配線
ノイトリック社のスピコンNL4プラグ (NL4FCなど) は図のように配
線してください。
ケーブルは、スピーカーケーブルを使用してください。
スピーカー本体のINPUT側のスピコン端子1+/−とバリアストリップ
端子はパラレルで接続されています。詳しくは、結線図(Wiring
Diagram)(29ページ)をご覧ください。
ポールマウント時のご注意
サブウーハーのポールソケットにポールを差し込んで、フルレンジス
ピーカーを取り付けできます。ポールマウントするときには、以下の
点にご注意ください。お客様や他の方々がけがをしたり、スピーカー
が転倒、落下して破損したりする原因になります。
･取り付けできるフルレンジスピーカーはIF2108(W)、IF2208(W)の
みです。
･ポールは外径が35mmで、長さが90cmより短いものを使用してく
ださい。
･ポールマウント時には、スピーカーを2人で持ち上げてください。
また、指をポールソケットとポールの間に挟まないようにしてください。
･ポールがスピーカーのポールソケットの奥まで入ったことを確認して
から手を離してください。
吊り下げ
・吊り下げポイントでのスピーカー側の強度は、1ポイント当たり最大
60kgです。
・設置および取り付け工事につきましては、専門の業者に依頼してくだ
さい。
・ワイヤー、壁、天井、接続金具などは、スピーカーの重量に十分耐え
られる強度のものか確認してください。
・安全にご使用いただくため、定期的に保守点検を行なってください。
摩耗や腐食などにより、部品が劣化する場合があります。
■
アイボルトを使用する場合
安全に使用するために、以下の点に注意してください。
・必ず付属のアイボルトを使用してください。
・3つ以上のアイボルトを使用してください。
・複数の面に分散してアイボルトを取り付けてください。
■
アイボルトの強度
スピーカーを吊り下げる角度によって、アイボルトの強度が異なりま
す。0°は、"740kg"以下、45°は、"185kg"以下で使用してくだ
さい。
アイボルトは、図のように0°から45°の範囲でご使用ください。
下図のような引っ張り方はしないでください。
NL4プラグ INPUT OUTPUT
1 +/- SUBWOOFER FULL RANGE
2 +/- FULL RANGE UNUSED
Speaker Processor Power Amplifier
INPUT
IS1112(W)
OUTPUT
IF2108(W)/2208(W)
2+ 2-
1- 1+
NOTE
取り付け箇所の強度不足や、取り付け方法の不備による落下などの事故に対
しては、当社は一切の責任を負いかねます。
0º (740kg)
45º (185kg)
90º (148kg)
