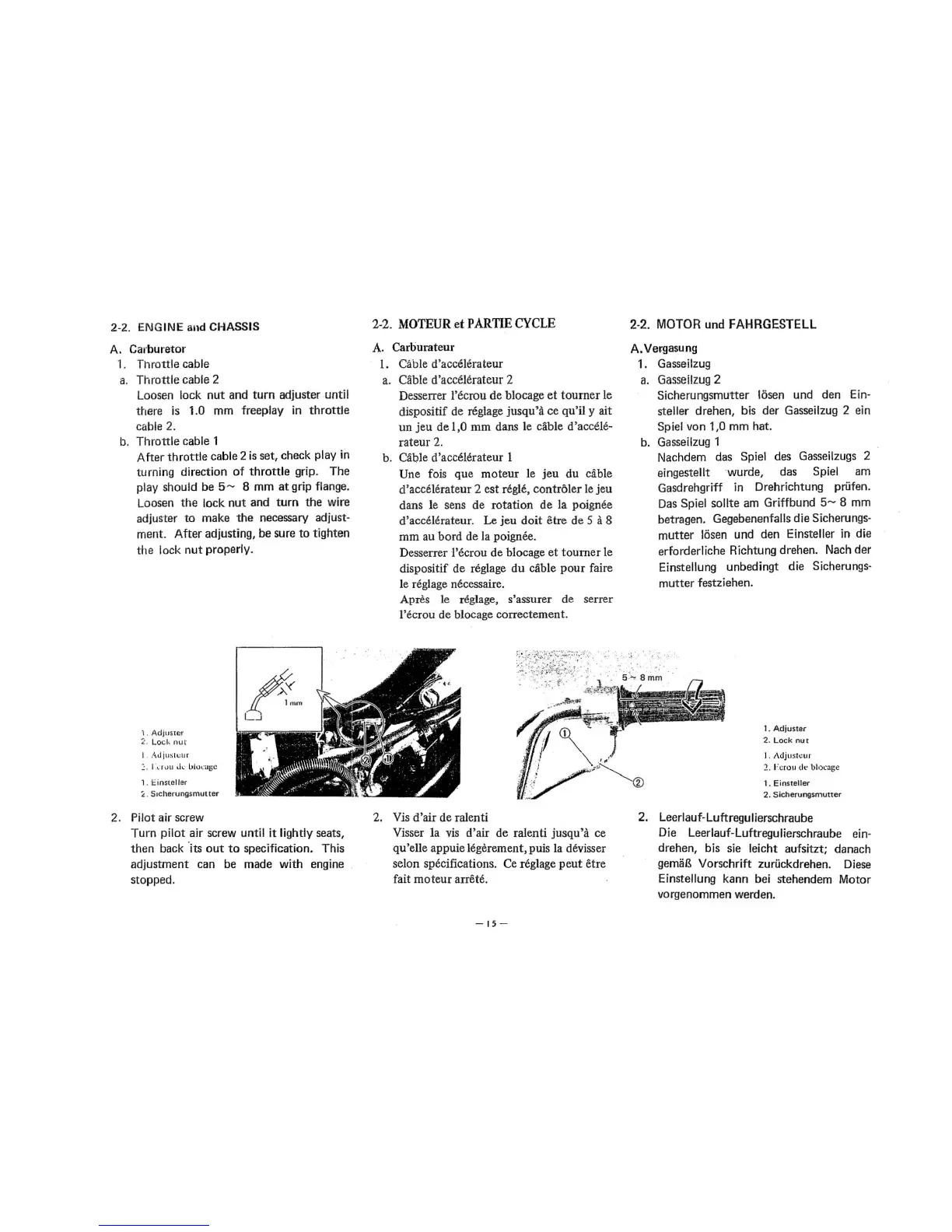

2-2. ENGINE
and
CHASSIS
A.
Carburetor
l.
Throttle
cable
a.
Throttle
cable
2
Loosen lock
nut
and
turn
adjuster until
there
is 1.0
mm
freeplay
in
throttle
cable 2.
b.
Throttle
cable 1
After
throttle
cable
2 is
set,
check
play in
turning direction
of
throttle
grip.
The
play
should
be
5-
8
mm
at
grip flange.
Loosen
the
lock
nut
and
turn
the
wire
adjuster
to
make
the
necessary adjust-
ment
.
After
adjusting,
be
sure
to
tighten
the
lock
nut
properly.
1.
Adjuster
2.
Lo
ck
nut
I .
Adjustcur
~.
l:,r
c>u
Jc
bio,
·
,1gc
l .
l:instcller
.:
.
s,cherungsmutter
2.
Pilot air screw
Turn
pilot
air screw until
it
lightly seats,
then
back ·its
out
to
specification.
This
adjustment
can
be
made
with
engine
stopped.
2-2. MOTEUR .
et
PARTIE
CYCLE
A.
Carburateur
l.
Cable d'accelerateur
a.
Cable d'accelerateur 2
Desserrer
l'ecrou de blocage
et
tourner le
dispositif de
reglage jusqu'a ce qu'il y ait
un
jeu
de 1,0
mm
dans le cable d 'accele-
rateur 2.
b.
Cable d'accelerateur 1
Une fois que moteur le
jeu
du cable
d'accelerateur 2 est regle, controler le
jeu
dans le sens de rotation de la poignee
d'accelerateur.
Le
jeu
doit etre de 5 a 8
mm au bord de la poignee.
Desserrer
I'ecrou de blocage
et
tourner
le
dispositif de
reglage
du
cable
pour
faire
le reglage necessaire.
Apres le reglage, s'assurer de serrer
l'ecrou de blocage correctement.
2. Vis d'air de rale
nti
Visser la vis d'air de ralenti jusqu'a ce
qu 'elle appuie
legerement, puis la devisser
selon specifications. Ce reglage
peut
etre
fait
moteur
arrete.
-
IS
-
2-2.
MOTOR
und
FAHRGESTELL
A. Ver.gasung
1 . Gasseilzug
a. Gasseilzug 2
Sicherungsmutter
losen
und
den
Ein-
steller
drehen,
bis
der
Gasseilzug 2 ein
Spiel
von
1,0
mm
hat.
b. Gassei lzug 1
Nachdem das Spiel des Gasseilzugs 2
eingestellt
wurde,
das
Spiel
am
Gasdrehgriff in Drehrichtung
pr
ufen.
Das
Spie
l sollte
am
Griffbund
5-
8
mm
betragen. Gegebenenfalls
die
Sicherungs-
mutter
losen
und
den
Einsteller in die
erforderliche
Richtung
drehen
. Nach
der
Einstellung
unbedingt
die Sicherungs-
mutter
festziehen.
1.
Adj
u
ster
2.
L
ock
nu
t
I . J\djust..:ur
2. Fcrou
<k
1)
1,
xage
1 . E i n
steller
2.
Sicherung
smu
tter
2. Leerlauf-Luftregulierschraube
Die Leerlauf-Luftregulierschraube ein-
dr
ehen, bis sie leicht aufsitzt;
danach
gemaB Vorschrift zuruckdrehen. Diese
Einstellung
kann
bei
stehendem
Motor
vorgenommen
werden.
