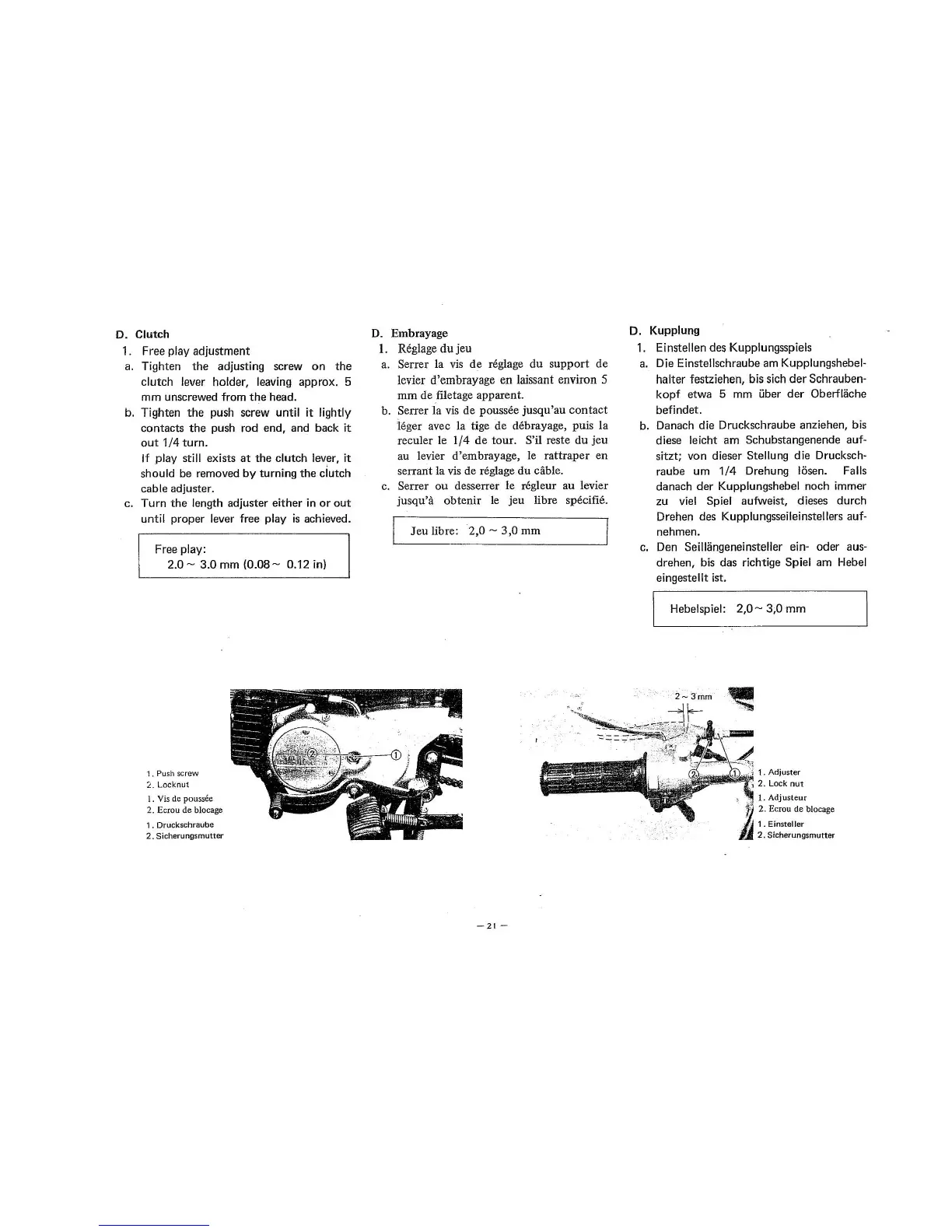

D.
Clutch
1. Free play
adjustment
a. Tighten
the
adjusting screw
on
the
clutch
lever holder, leaving
approx.
5
mm
unscrewed from
the
head.
b.
Tighten
the
push screw until
it
lightly
contacts
the
push rod
end,
and
back
it
out
1/4
turn.
If
play
still exists
at
the
clutch
lever, it
should
be
removed
by
turning
the
ciutch
cable adjuster.
c.
Turn
the
length adjuster
either
in
or
out
until
proper
lever free play
is
achieved.
Free play:
2.0 -
3.0
mm
(0.08 - 0.12
in}
1 . Push screw
L.
Lo
cknut
I .
Vis
de
poussee
2. Ecrou
de
blocage
1 . Druckschraube
2 . Sicherungsmutter
D. Embrayage
I.
Reglage
du
jeu
a. Serrer
la
vis
de
reglage
du
support
de
levier d'embrayage
en
laissant environ 5
mm
de
filetage apparent.
b. Serrer
la
vis de poussee
jusqu'au
contact
leger avec la tige
de
debrayage, puis
la
reculer le
1/4
de
tour.
S'il reste
du
jeu
au
levier d'embrayage,
le
rattraper
en
serrant
la
vis
de
reglage
du
cable.
c. Serrer
ou
desserrer
le
regle
ur
au levier
jusqu'a
obtenir
le
jeu
libre specifie.
Jeu
libre:
2,0
-
3,0
mm
D. Kupplung
1.
Einstellen
des
Kupplungsspiels
a.
Die Einstellschraube
am
Kupplungshebel-
halter
festziehen, bis sich
der
Schrauben-
kopf
etwa
5
mm
uber
der
Oberflache
befindet.
b. Danach
die
Druckschraube anziehen, bis
diese leicht
am
Schubstangenende auf-
sitzt;
von
dieser Stellung d ie Drucksch-
raube
um
1/4
Drehung losen. Falls
danach
der
Kupplungshebel noch immer
zu
viel Spiel aufweist, dieses
durch
Dr
ehen
des
Kupplungsseileinstellers auf-
nehmen.
c. Den Seillangeneinsteller ein-
oder
aus-
drehen,
bis
das
richtige Spiel
am
Hebel
eingestellt ist.
Hebelspiel:
2,0
- 3;
0mm
2 -
3mm
'11111
.
--
~:
., .-
=1
~
'
"Si
,.
~~
r,-~
t~
tt
lf
·>1
~~
I .
- 2 1 -
- - - - - - "'-·v,.-
,;..,,
•
• r 1 ')( 1 ~
~
..A
-
~·
."
1'.
'.
~
J£
.
..
•&11
\ :·
::::-,7
,~
- •
'.'>
,,
2. J. . i 1. Adjuster
) 2. Lock n
ut
,. ·
.,
1.
Adj
u
ste
ur
.
Jf'
2. Ecrou de blo
cage
;
,.
· 1 . E installer
' .. 2. Sicherungsmutter
