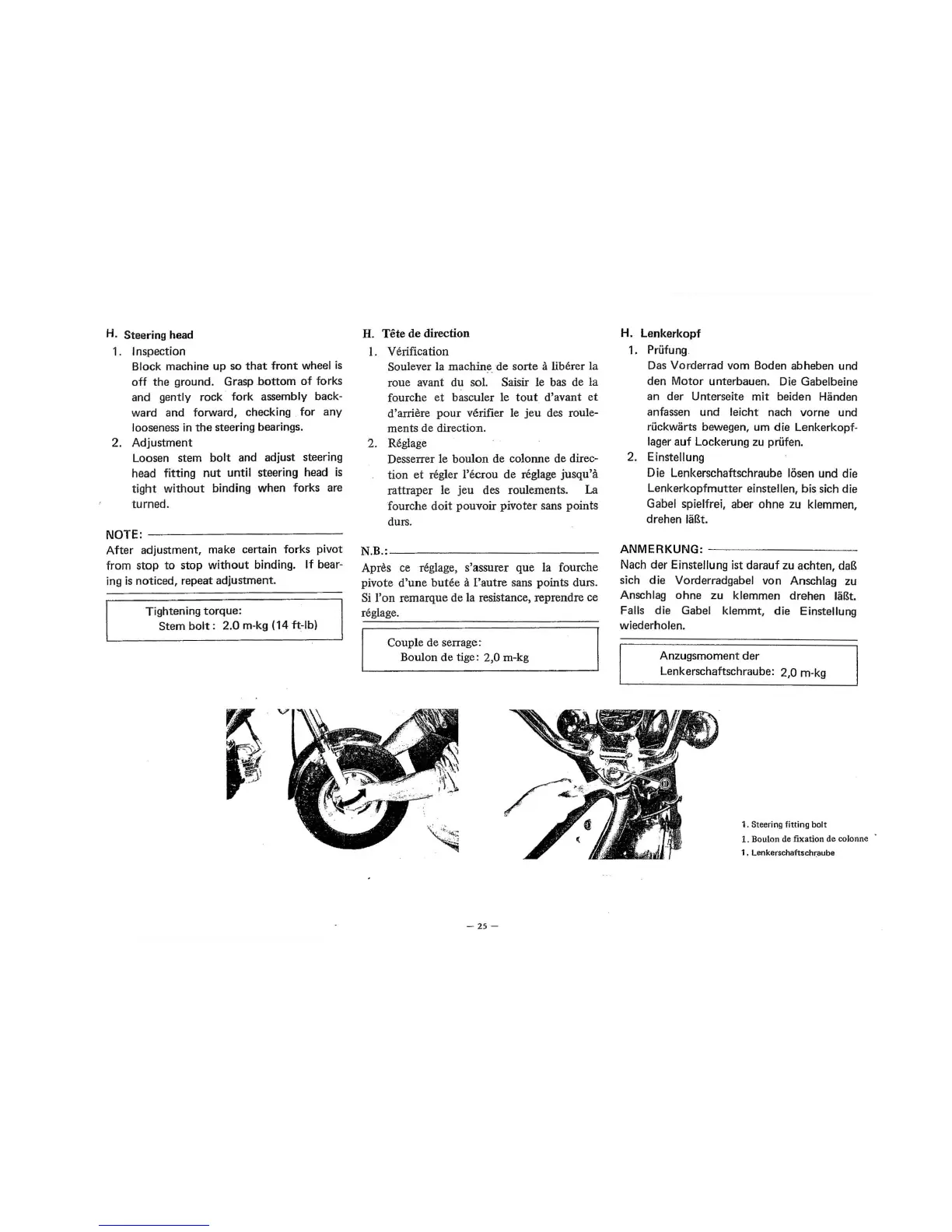

H. Steering head
1.
Inspection
Block machine up so
that
front
wheel
is
off
the
ground. Grasp
bottom
of
forks
and gently rock fork assembly back-
ward and forward, checking for any
looseness
in
the
steering bearings.
2. Adjustment
Loosen stem
bolt
and adjust steering
head fitting
nut
until steering head
is
tight
without
binding when forks
ar.e
turned.
NOTE:-
~~~
~~~~~
~~~
After adjustment, make certain forks pivot
from
stop
to
stop
without
binding. If bear-
ing
is
noticed, repeat adjustment.
Tightening torque:
Stem
bolt:
2.0 m-kg (14
ft
~lb)
H. Tete de direction
I.
Verification
Soulever la machine_
de
sorte a liberer la
roue avant du sol. Saisir le bas de la
fourche
et
basculer le
tout
d'avant et
d'arriere
pour
verifier le
jeu
des roule-
ments de direction.
2. Reglage
Desserrer le
boulon
de colonne de direc-
tion
et
regler
l'ecrou
de reglage
jusqu'a
rattraper
le
jeu
des roulements. La
fourche
doit
pouvoir pivoter sans points
durs.
N.B.:
-------
--
-----
-
Apres ce reglage, s'assurer
que
la fourche
pivote
d'une
butee
a
l'a
utre
sans points durs.
Si
l'on
remarque
de
la resistance, reprendre ce
reglage.
Couple de serrage~
Boulon de tige:
2,0
m-kg
-25
-
H. Lenkerkopf
1. Prufung
Das Vorderrad vom Boden abheben und
den
Motor unterbauen.
Di
.e Gabelbeine
an
der
Unterseite mit beiden Handen
anfassen und leicht nach vorne und
ruckwarts bewegen, urn die Lenkerkop
f-
lager
auf
Lockerung zu prufen.
2. Einstellung
Die Lenkerschaftschraube losen und die
Lenkerkopfrnutter einstellen, bis sich die
Gabel spielfrei, aber
ohne
zu klernmen,
drehen laBt.
ANMERKUNG:
~
~~~~~~
~~
Nach
der
Einstellung i
st
darauf
zu achten,
daB
sich die Vorderradgabel von Anschlag zu
Anschl
ag
ohne
zu
klemmen drehen laBt.
Falls die Gabel klemmt, die Einstellung
wiederholen.
Anzugsmoment
der
Lenkerschaftschraube:
2,0
m-kg
1. Steering fitting
bolt
1. Bouton de fixation de colonne ·
1 • Lenkerschaftsch~aube
