Yamaha Magicstomp UB99 - Circuit Board Diagram; DM Circuit Board Diagram

12
UB99
CIRCUIT BOARD
INPUT
R
OUTPUT
L / MONO
USB AC IN
INPUT LEVEL
HIGH / LOW

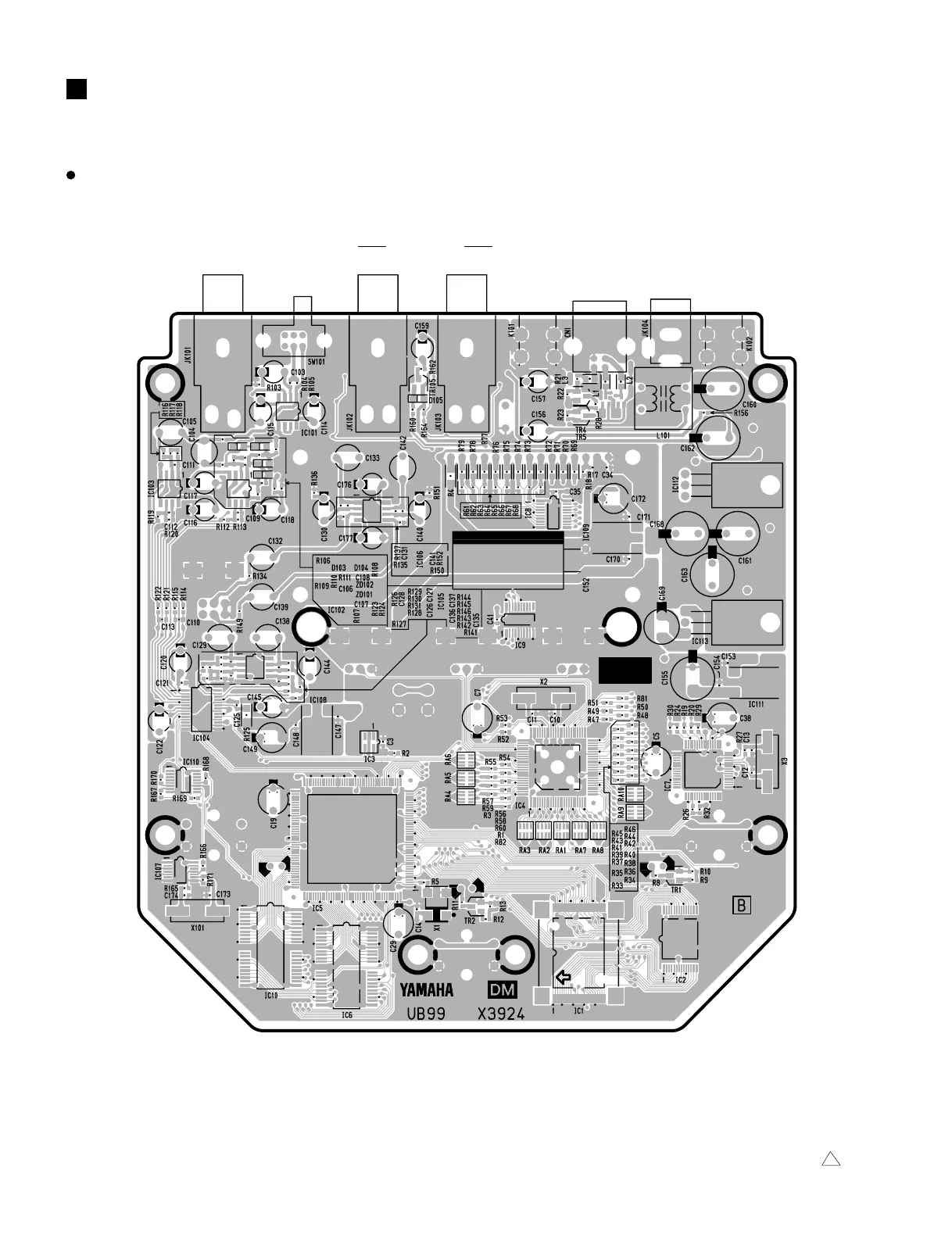

DM Circuit Board
CNA-WC10200-2 1
Component side
（部品側）
Note: See parts list for details of circuit board component parts.
（シート基板図）
注：シートの部品詳細はパーツリストをご参照ください。
