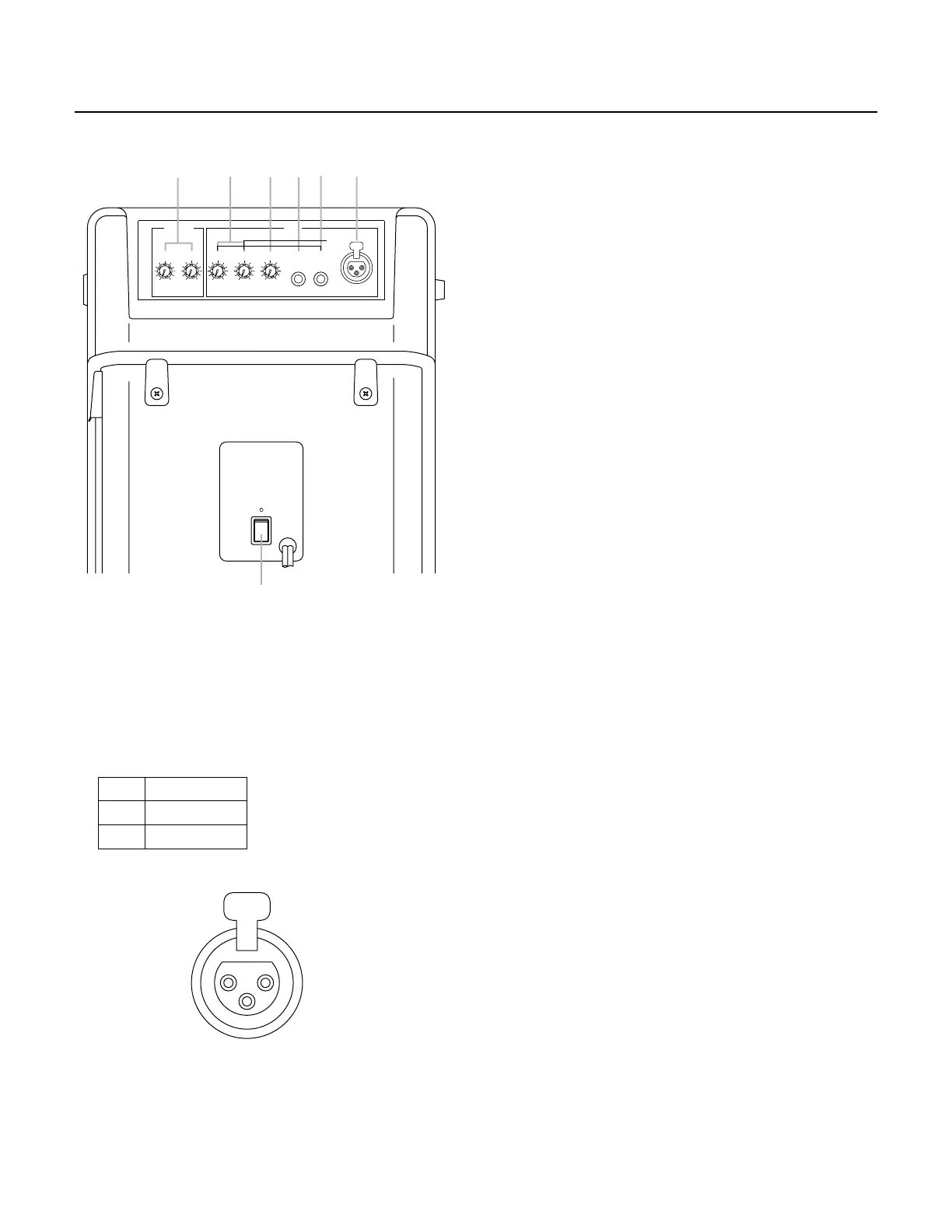

各部の名称と機能
2 INPUT2端子
アンバランス式の1/4インチ標準フォーン端子で、マイク
ロフォンや、ライン出力レベルの機器を接続します。
入力感度は-50dBから-20dBまでの間で調整可能で、調
整は4のINPUT2ゲインコントロールつまみでおこないま
す。入力インピーダンスは10kΩです。
3 INPUT3（LINE）端子
アンバランス式の1/4インチ標準フォーン端子で、電子楽
器（キーボード等）やオーディオ機器等を接続します。
入力レベル／インピーダンスは-20dB/10kΩです。
4 INPUT1,2ゲインコントロール
INPUT1,2端子のヘッドアンプ部の感度を調整します。
右一杯に回すと感度が最大になり、マイクロフォンに、左
一杯に回すと、電子キーボードやカセットデッキなどのラ
イン出力レベルの機器にそれぞれ感度が対応します。
注： サウンドに歪みが生じないよう、耳で確認しながら
調整してください。
ライン機器を接続したとき、歪みが生じ、このつま
みでは調整しきれない場合は、接続した機器の出力
レベルを下げる必要があります。
5 MASTERコントロール
全体の音量レベルを調整します。
注： 機器の接続・取りはずし時や電源の入/切時はこの
つまみはしぼりきった0の位置にしておいてくださ
い。
6 EQUALIZERコントロール
LOW ...... 低音域（70Hz以下）を最大±5dBの範囲でブー
ストあるいはカットします。
HIGH ...... 高音域（10kHz以上）を最大±8dBの範囲で
ブーストあるいはカットします。
注： 自然な聴き易い音質になるよう調整してください。
つまみ位置が中央でフラットな特性が得られますの
で、そこが基準になります。
7 POWERスイッチ・インジケーター
電源をONにすると、スイッチの上の赤いLEDとフロン
トパネルのLEDが点灯します。
1 INPUT1端子
XLR-3-31タイプのバランス式端子で、マイクロフォンや
ライン出力レベルの機器を接続します。
入力感度は-50dBから-20dBまでの間で調整可能で、調
整は4のINPUT1ゲインコントロールつまみでおこないま
す。入力インピーダンスは600Ωです。
端子のピン配置は次のとおりです。
1 グランド
2 ホット（+）
3 コールド（-）
LOW
HIGH
‑5
+5 ‑10 +10
INPUT
INPUT1
INPUT1
INPUT2 INPUT2INPUT3
MASTER
LINE MIC
LINE
MIC
010
LINE
HIZ
LOWZHIZ
POWER
ON
OFF
EQUALIZER
1
2
3
4
5
6
7
12
3
