DM シートチェック方法
DM シートにはサービスチェック用のテストポイントを設けてあります。
下記の症状により DMシートのテストポイントを確認してください。
症状により以下の箇所を確認します。
1. 電源を入れても LCD が点灯しない ⇒ ①〜④及び⑦を順番に確認する。
2. 音が出ない、音が歪む ⇒ ⑤、⑥、⑧及び⑨を順番に確認する。
DM シート（ZA675600）
テストポイントチェック
NO. テストポイント 機能名 回路 判定基準 測定 GND 測定器具
不良が疑われる
部品
① TL505 +5D
デジタル回路用
5V 電源
5.0V ± 0.5V
DGND
（TL509）
テスター IC502
② TL506 +5LED
LED 駆動用
5V 電源
5.0V ± 0.5V
LDGND
（TL510）
テスター IC502
③ TL507 +3.3D
デジタル回路用
3.3V 電源
3.3V ± 0.3V
DGND
（TL509）
テスター IC504
④ TL102 +1.2D
デジタル回路用
1.2V 電源
1.2V ± 0.2V
DGND
（TL509）
テスター IC104
⑤ TL504 +9A
アナログ回路用
9V 電源
9.0V ± 1.0V
AGND
（TL508）
テスター IC503
⑥ TL319 +5A
アナログ回路用
5V 電源
5.0V ± 0.5V
AGND
（TL508）
テスター IC312
⑦ TL101 /RESET
CPU、メモリー
Reset 信号
3.3V ± 0.3V
DGND
（TL509）
テスター IC102、IC103
⑧ TL324-TL325 DACLOUT
DAC 出力
L チャンネル
音声が出力され、
かつ歪みなきこと
−
シグナル
チェッカー
IC101、IC310
⑨ TL326-TL327 DACROUT
DAC 出力
R チャンネル
音声が出力され、
かつ歪みなきこと
−
シグナル
チェッカー
IC101、IC310

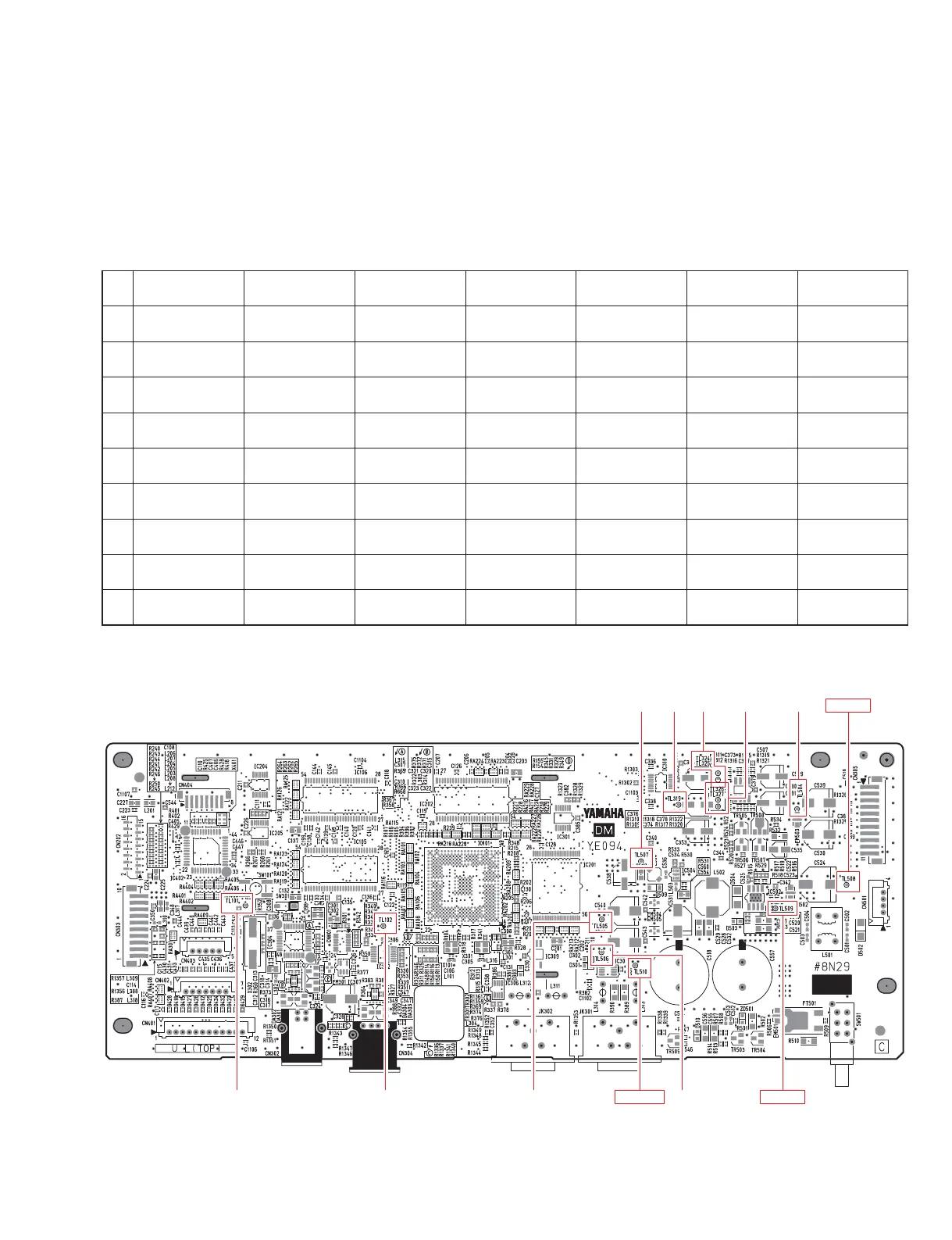

⑤
⑦
⑨
④①②
③⑥⑧
DGNDLDGND
AGND
59
MX61/MX49
