Yamaha MX49 - DM CIRCUIT BOARD ASSEMBLY （DM シート Assy

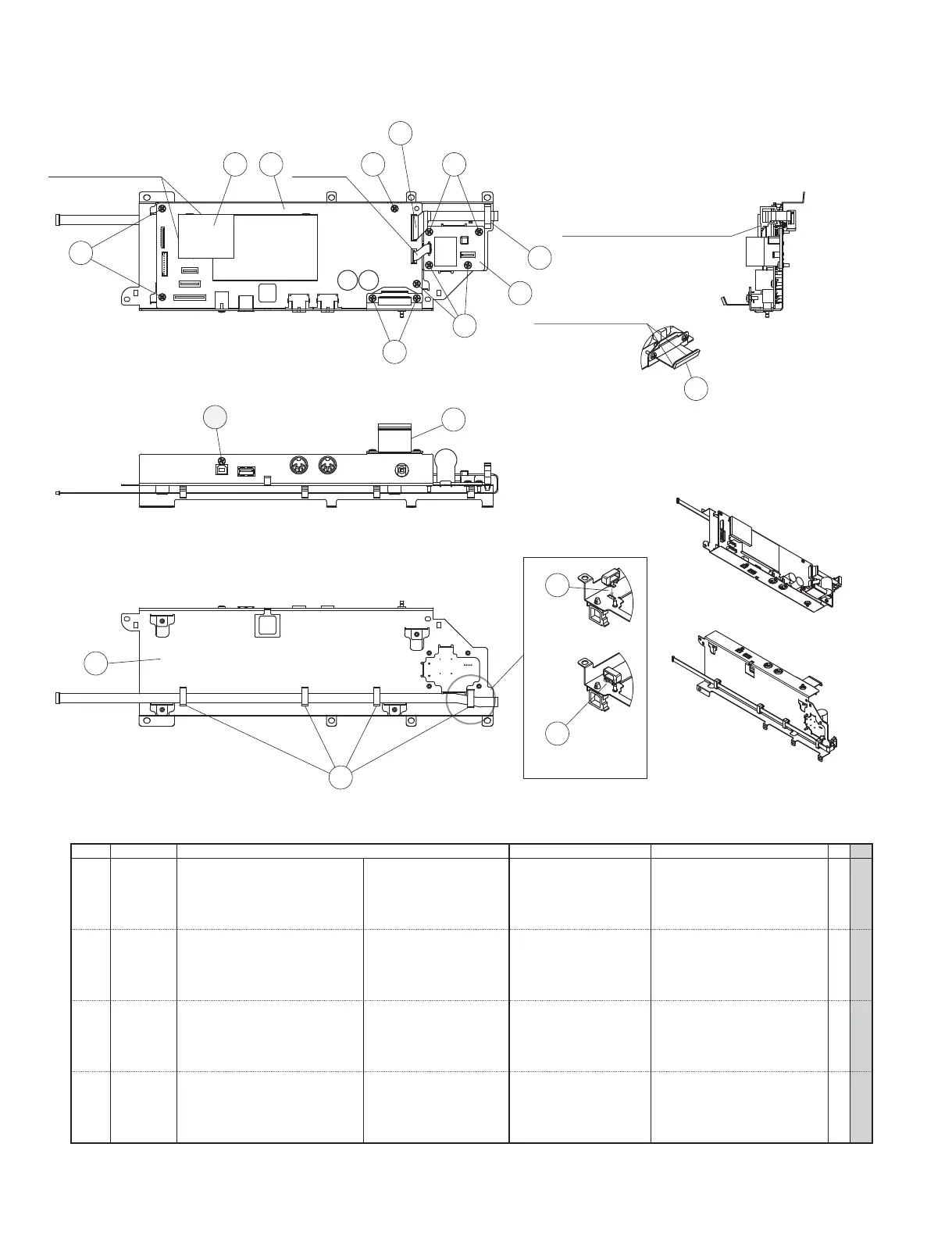

■ DM CIRCUIT BOARD ASSEMBLY
（DM シート Ass'y）
-- DM CIRCUIT BOARD ASSEMBLY
ＤＭシートＡｓｓｙ
MX61 (ZD71820)
-- DM CIRCUIT BOARD ASSEMBLY
ＤＭシートＡｓｓｙ
MX49 (ZC97380)
D10 -- DM PLATE
ＤＭシート取付金具
(ZC24060)
* D20 ZA675600 CIRCUIT BOARD DM
ＤＭシート
D30 WE774000 BIND HEAD SCREW 3x6 MFZN2W3
小ネジ＋ＢＩＮＤ
* D40 ZC057600 CIRCUIT BOARD FLT
ＦＬＴシート
D50 WE774300 BIND HEAD TAPPING SCREW-B 3x8 MFZN2W3
Ｂタイト＋ＢＩＮＤ
MX61 10
D50 WE774300 BIND HEAD TAPPING SCREW-B 3x8 MFZN2W3
Ｂタイト＋ＢＩＮＤ
MX49 8
D60 -- CONNECTOR ASSEMBLY PH 11P-700
ＰＨ束線
(WE32820)
D70 -- REUSE CLAMP RLWT-1V0 TKK
リユースクランプ
(ZC97350) 4
D80 -- REUSE CLAMP RBWS-1212E-VO
リユースクランプ
(WW71360)
* D90 ZD141800 CUSHION PE 40x50x4
クッションＰＥ
D100 -- SUPPORT ANGLE
補強金具
MX61 (ZD29830)
D110 -- CUSHION PE 30x7x2
クッションＰＥ
MX61 (ZD71640)
REF NO.
PART NO. DESCRIPTION
部品名
REMARKS
QTY RANK
D80
D40
INSERT
（挿入）
D70
INSERT
（挿入）
D70
TURN 90 DEGREE
（90 度回転）
D60
CONNECT
（接続）
D90 D20
STICK
（貼る）
LOCK AFTER WIRE TREATMENT
（束線処理の後、ロックする）
MATCHING SURFACE
（合わせ面）
MATCHING SURFACE
（合わせ面）
LOCK AFTER WIRE TREATMENT
（束線処理の後、ロックする）
MOUNTING INSTRUCTION
（取付詳細）
CONNECT
（接続）
D70
D10
D30
D100
MX61 only
D110
MX61 only
MX61 only
* THE SCREW HERE HAS TO BE TIGHTENED FIRSTLY
（1 番最初にネジ締めのこと）
D50
D50
D50
D50D50
STICK
（貼る）
6
MX61/MX49
✽ : New Parts RANK: Japan only
