Caution: Be sure to attach the removed filament tape just as it was before removal.
（注意：一度剥がしたフィラメントテープは、取り外す前と同じように、取り付けてください。）
● MX49
*1: Insertion
（差込み）
*2: Manual soldering
（手半田）
*3: Dip soldering
（ディップ）
*4: Edge mark is adjusted to Pin 1 mark.
（エッジマークが 1 ピン側）
*5: Red wire is connected to Pin 1 mark.
（赤色線材が 1 ピン側）
* The parts with “( )” in “Part No.” are not available as spare parts.
（部品番号が（ ）で囲まれている部品は、サービス部品として準備されていません。）
*6: Align the FFC conductor with connector contact.
（FFC の導体とコネクタの接点を合わせる）
*7: Shielded wire ground side is connected to Pin 1 mark.
（シールド線アース側が 1 ピン側）
*8: Fixed with screw.
（ネジ止め）

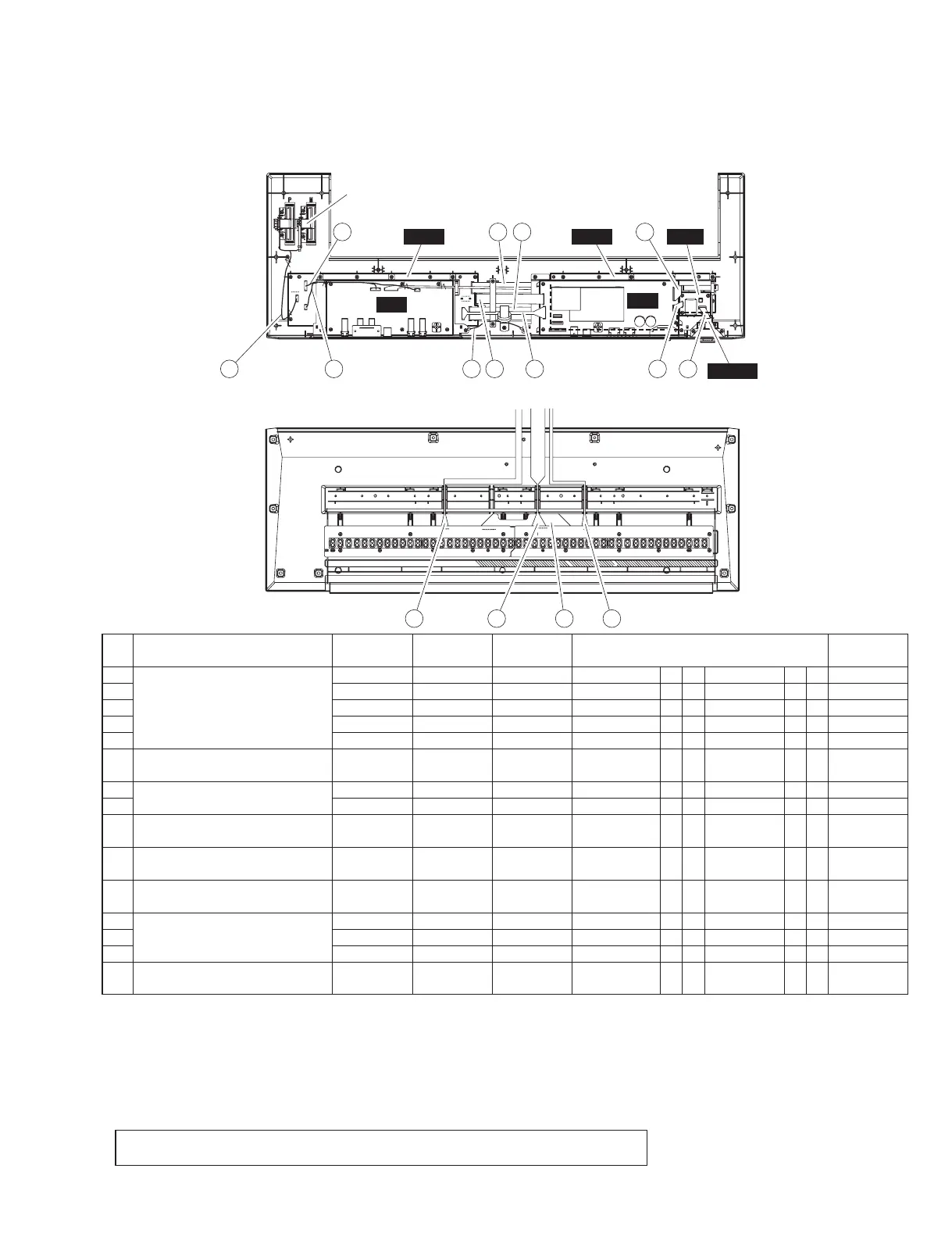

No. Unit Name Location Part No.
Connector
Destinations Remarks
Assembly
①
UPPER CASE ASSEMBLY U230 (ZC89480) DM-PNA DM – CN303 *1 *5 PNA – CN601 *1 *5 10P 170mm
② （上ケース Ass'y）
U240 ZC894500 FFC CN – CN804 *1 *6 DM – CN202 *1 *6 16P 150mm
③
U250 (ZC89710) VR PNA – CN606 *1 *7 JK – CN602 *1 *7 8P 170mm
④
U260 (WE30630) PH PNA – CN602 *1 *5 JK – CN604 *1 *5 4P 250mm
⑤
U270 (ZC89590) GND DM PLATE *8 JK PLATE *8 1P 100mm
⑥
DM CIRCUIT BOARD ASSEMBLY D60 (WE32820) PH DM – CN305 *1 *5 JK – CN603 *1 *5 11P 700mm
（DM シート Ass'y）
⑦
PNB CIRCUIT BOARD W10 (ZC03620) PNB1 PNB – CN802 *3 *4 PNA – CN605 *1 *4 10P 170mm
⑧ （PNB シート）
W20 (ZC03630) PNB2 PNB – CN801 *3 *4 PNA – CN604 *1 *4 8P 170mm
⑨
FLT CIRCUIT BOARD 60 (ZA17370) WIRING FLT – CN901 *3 *4 DM – CN501 *1 *4 4P 50mm
（FLT シート）
⑩
DC-IN CIRCUIT BOARD 60 (ZA17370) WIRING DC-IN – CN801 *3 *4 FLT – CN902 *1 *
4 4P 50mm
（DC-IN シート）
⑪
WHEEL ASSEMBLY 80 (WV71160
)
WHEEL WHEEL *2 PNA – CN603 *1 *5 5P 250mm
（ホイール Ass'y）
⑫
LOWER KEY BED ASSEMBLY L30 (ZA17640) WIRING 61H – CN2 *1 *4 DM – CN403 *1 *4 5P 350mm
⑬ （下ケース鍵盤 Ass'y）
L40 (ZA17980) WIRING 49L – CN5 *1 *4 DM – CN402 *1 *4 7P 450mm
⑭
L50 (ZA18740) WIRING 61H – CN1 *1 *4 DM – CN401 *1 *4 12P 275mm
⑮
KEYBOARD ASSEMBLY 75 V869620R 16N-2M-C61 61H – CN3 *1 *4 49L – CN4 *1 *4 12P 200mm
（16N-C612M 鍵盤）
Wheel assembly
（ホイール Ass'y）
JK
DM
DC-IN
11
Upper case assembly （上ケース Ass'y）
Lower key bed assembly （下ケース鍵盤 Ass'y）
3
8 7 6
9 10
13 14 15 12
125
FLTPNA PNB
4
7
MX61/MX49
To Next Page
