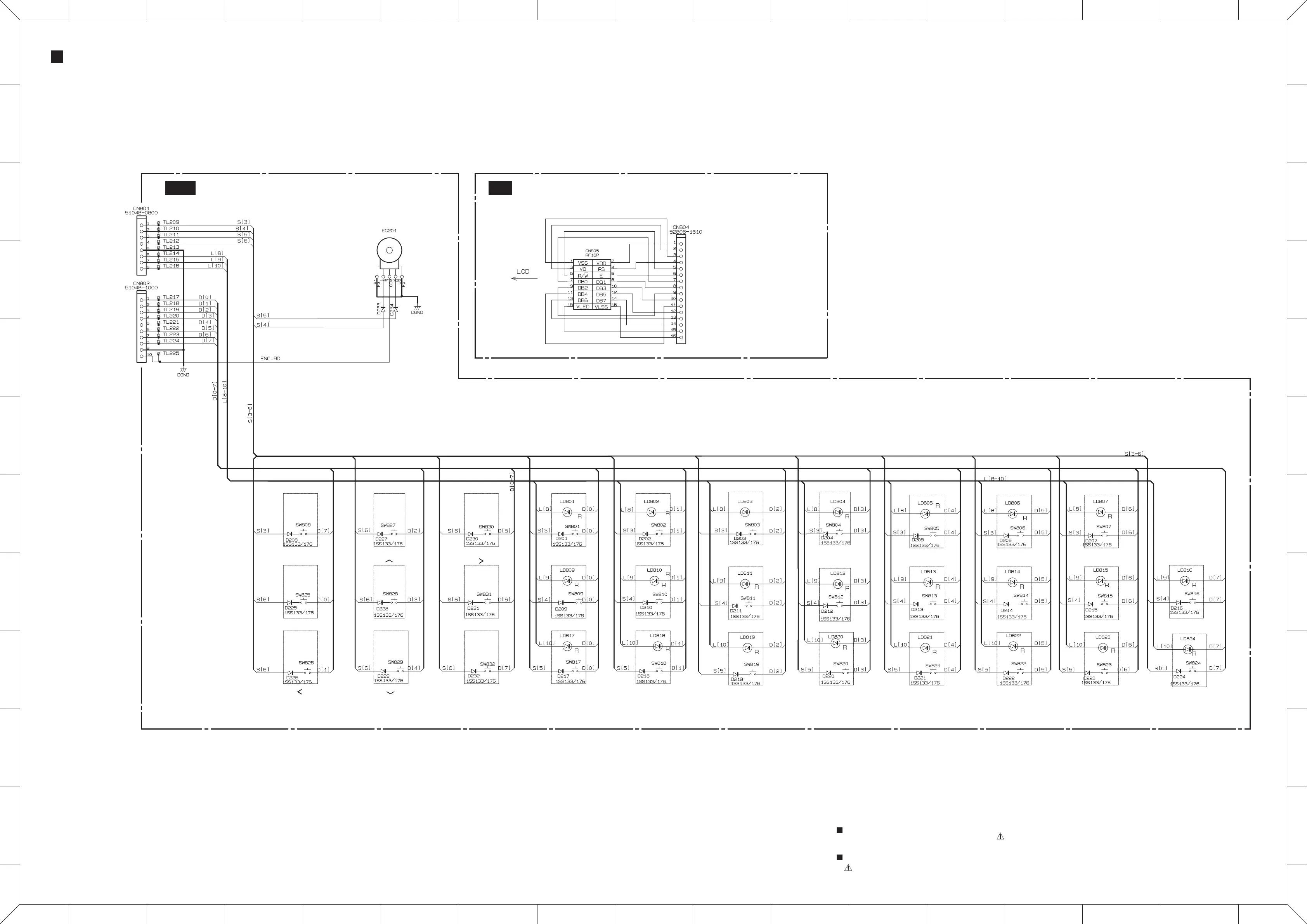

OVERALL CIRCUIT DIAGRAM 8/9 （総回路図8/9）(PNB, CN)
MX61/MX49 MX61/MX49
PNB CN
Note: See parts list for details of circuit board component parts.
注： シートの部品詳細はパーツリストをご参照ください。
WARNING
Components having special characteristics are marked and must be replacedwith parts having
specifications equel to those originally installed.
安全上の注意
印の部品は、安全を維持するために重要な部品です。
交換する場合は、安全のため必ず指定の部品をご使用ください。
XX : Not installed （未実装）
to DM_CN202
<P. 2: B4>
EXIT
DATA
INC/YES LAYER SPLIT ARP RHYTHM PATTERN EXT.SONG TEMPO PART SELECT
BRASS SAX/WOODWIND
ETHNICMUSICAL EFX
STRINGS
SOUND EFX
BASS
DRUM/
PERCUSSION
GUITAR
CHROMATIC
PERCUSSION
ORGAN
SYN COMP
KEYBOARD
PAD
PIANO
SYN LEADENTER
SHIFT
DEC/NO
28CC1-2001099981
1
28CC1-2001099981
1
to PNA_CN604
<P. 7: B4>
to PNA_CN605
<P. 7: B5>
