RX-V530/RX-V530RDS/HTR-5550/HTR-5550RDS/DSP-AX530
RX-V430/RX-V430RDS/HTR-5540/HTR-5540RDS/DSP-AX430
17
RX-V530/RX-V530RDS/HTR-5550/HTR-5550RDS/DSP-AX530
RX-V430/RX-V430RDS/HTR-5540/HTR-5540RDS/DSP-AX430

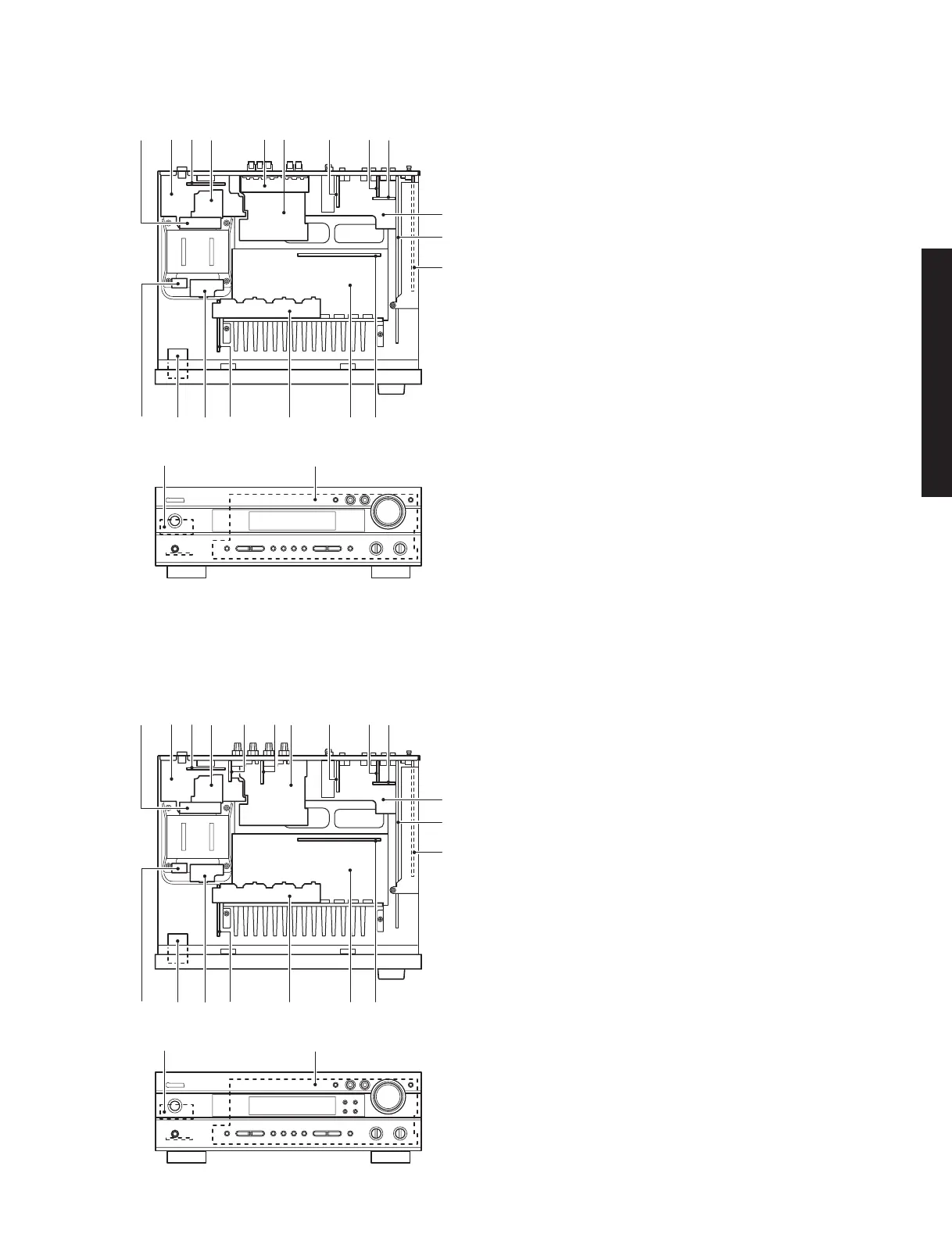

RX-V430/HTR-5540/DSP-AX430
1 FUNCTION (9) P.C.B.
2 FUNCTION (7) P.C.B.
3 FUNCTION (8) P.C.B. (R, T models only)
4 MAIN (6) P.C.B.
5 MAIN (10) P.C.B.
6 MAIN (2) P.C.B.
7 FUNCTION (3) P.C.B.
8 FUNCTION (2) P.C.B.
9 FUNCTION (10) P.C.B.
0 FUNCTION (4) P.C.B.
A FUNCTION (1) P.C.B.
B DSP P.C.B.
C MAIN (3) P.C.B.
D MAIN (1) P.C.B.
E MAIN (4) P.C.B.
F FUNCTION (5) P.C.B.
G FUNCTION (6) P.C.B.
H MAIN (5) P.C.B.
I OPERATION (3) P.C.B.
J OPERATION (2) P.C.B.
K OPERATION (1) P.C.B.
0
B
9
CHIGFED
KJ
A
874532
61
65 7
RX-V430RDS/HTR-5540RDS
1 FUNCTION (9) P.C.B.
2 FUNCTION (7) P.C.B.
3 FUNCTION (8) P.C.B.
4 MAIN (6) P.C.B.
5 MAIN (8) P.C.B.
6 MAIN (7) P.C.B.
7 MAIN (2) P.C.B.
8 FUNCTION (3) P.C.B.
9 FUNCTION (2) P.C.B.
0 FUNCTION (10) P.C.B.
A FUNCTION (4) P.C.B.
B FUNCTION (1) P.C.B.
C DSP P.C.B.
D MAIN (3) P.C.B.
E MAIN (1) P.C.B.
F MAIN (4) P.C.B.
G FUNCTION (5) P.C.B.
H FUNCTION (6) P.C.B.
I MAIN (5) P.C.B.
J OPERATION (3) P.C.B.
K OPERATION (2) P.C.B.
L OPERATION (1) P.C.B.
A
C
0
DIJHGFE
LK
B
984321
