Yamaha TX-497 - Disassembly Procedures

6
TX-497
TX-497

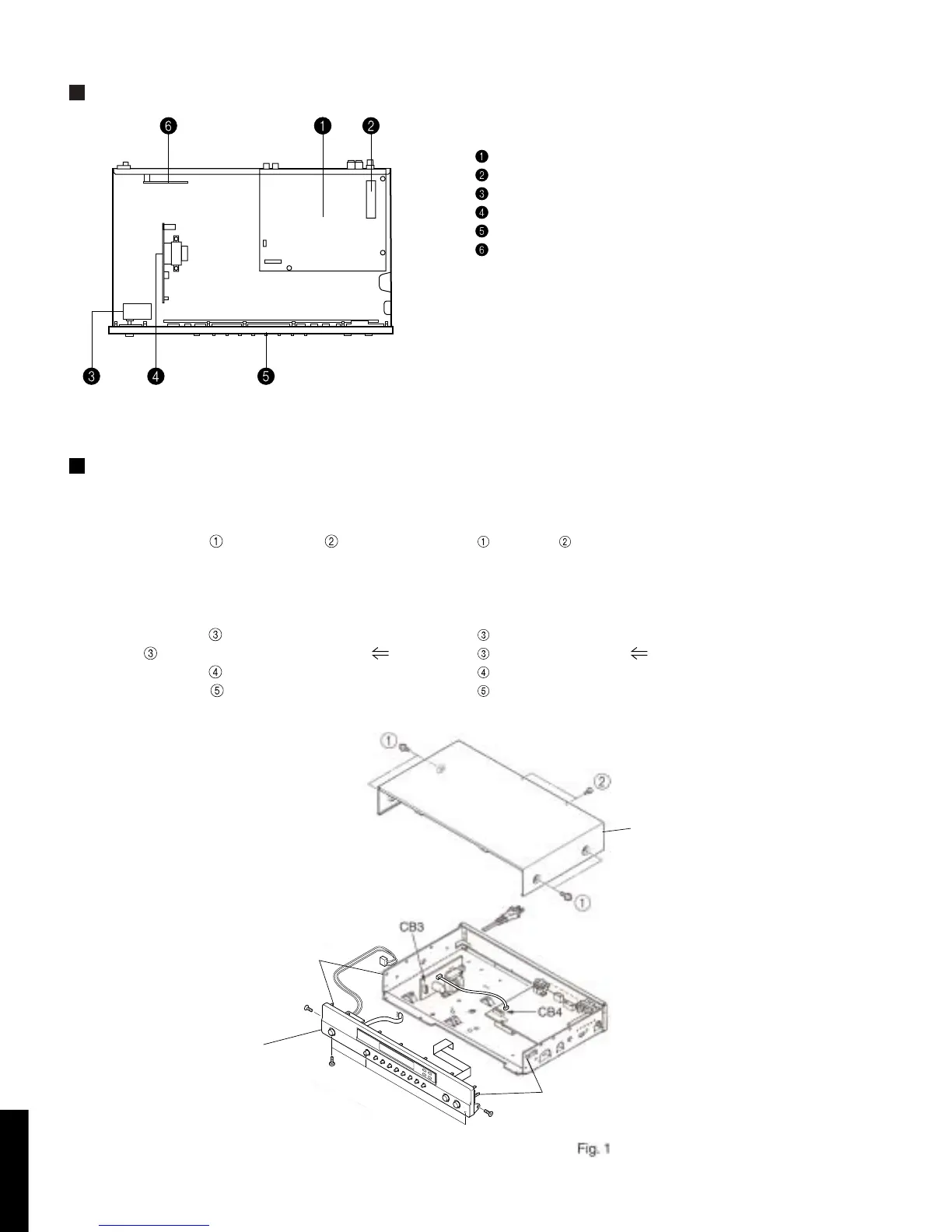

DISASSEMBLY PROCEDURES /
(Remove parts in the order as numbered.)
1. Removal of Top Cover
2. Removal of Front Panel Unit
a. Disconnect the connectors (CB3 and CB4). (Fig. 1.)
b. Remove 3 screws (
). (Fig. 1.)
★
. Screws ( ) are identified with arrow marks ( ).
c. Remove 2 screws (
). (Fig. 1.)
a. Remove 4 screws (
) and 2 screws ( ). (Fig. 1.)
b. Slide the Top Cover rearward to remove it. (Fig. 1.)
e. Remove the Front Panel Unit. (Fig. 1.)
d. Unhook at 2 place (
). (Fig. 1.)
INTERNAL VIEW
Tuner P. C. B
Front-end pack
Operation P. C. B. (2)
Operation P. C. B. (3)
Operation P. C. B. (1)
Operation P. C. B. (4) (R, L models)
r
e
r
t
t
（番号順に部品を取り外してください。）
1.トップカバーの外しかた
2.フロントパネルユニットの外しかた
a. CB3とCB4をコネクターから抜きます。(Fig.1.)
b.
のネジを3本外します。(Fig.1.)
★
. のネジには矢印マーク（ ）が刻印されています。
c.
のネジ2本を外します。(Fig.1.)
a.
のネジ4本、 のネジ2本を外します。(Fig.1.)
b. トップカバーを後方へスライドさせ取り外します。(Fig.1
.)
e. フロントパネルユニットを外します。(Fig.1.)
d.
のフックを2カ所外します。(Fig.1.)
分解手順
TopCover
トップカバー
FrontPanelUnit
フロントパネルユニット
