Yamaha VF150 User Manual
5
of 1
of 1 rating
248 pages
Give review
Manual
Specs
To Next Page
To Next Page
To Previous Page
To Previous Page
Loading...

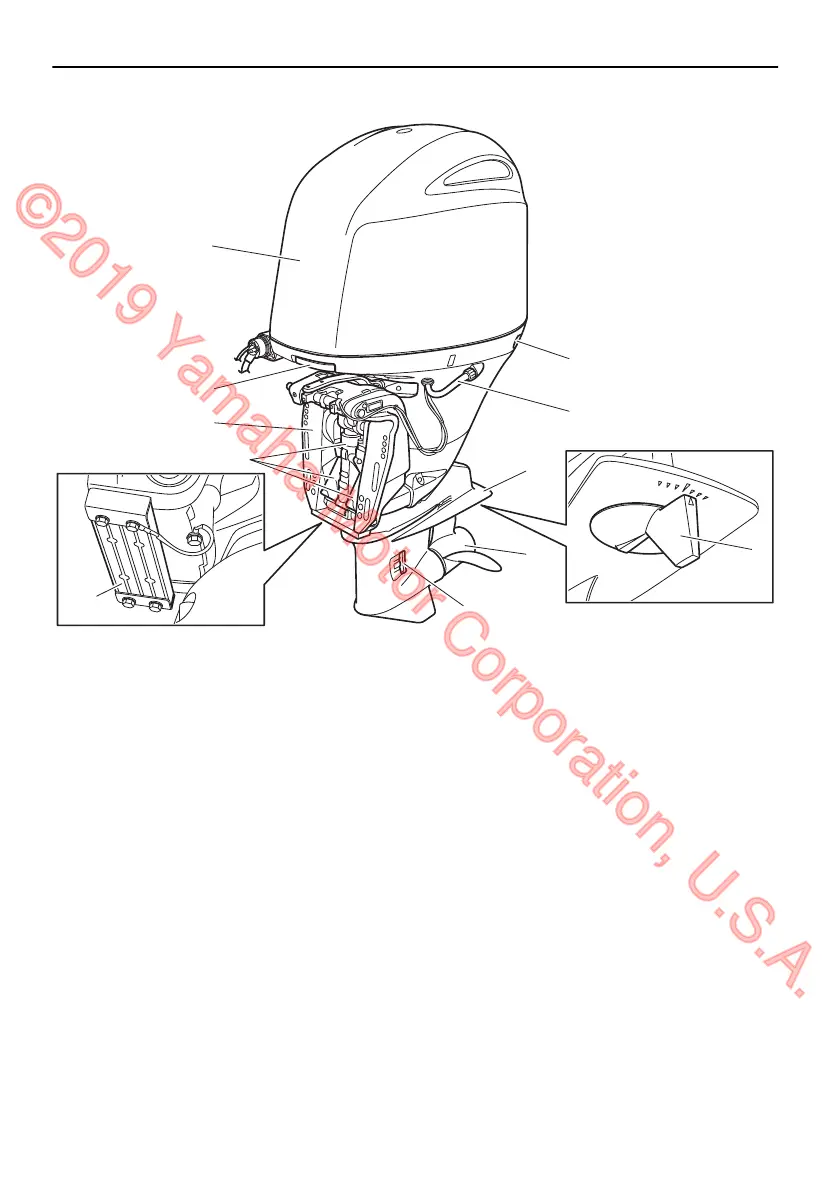

VF150XA
6
4
3
10
2
1
7
9
2
5
8
ZMU07738
1.
Capot supérieur
2.
Levier de verrouillage du capot
3.
Support de presse
4.
Système de trim
5.
Anode
6.
Dispositif de rinçage
7.
Plaque anticavitation
8.
Dérive (anode)
9.
Hélice*
10.Entr
ée d’eau de refroidissement
Composants
28
©
2019 Yamaha Motor Corporation, U.S.A.
153
155
Table of Contents
English
4
Default Chapter
4
Table of Contents
4
©2019 Yamaha Motor Corporation, U.S.A.
7
Safety Information
7
Outboard Motor Safety
7
Propeller
7
Rotating Parts
7
Hot Parts
7
Electric Shock
7
Power Trim and Tilt
7
Engine Shut-Off Cord (Lanyard)
7
Gasoline
8
Gasoline Exposure and Spills
8
Carbon Monoxide
8
Modifications
8
Boating Safety
8
Alcohol and Drugs
8
Personal Flotation Devices (Pfds)
8
People in the Water
8
Passengers
8
Overloading
8
Avoid Collisions
9
Weather
9
Accident Reporting
9
Boat Education and Training
9
Passenger Training
10
Boating Safety Publications
10
Laws and Regulations
10
Boating Organizations
10
Basic Boating Rules (Rules of the Road)
11
Steering and Sailing Rules and Sound Signals
11
Rules When Encountering Vessels
11
Other Special Situations
12
General Information
15
Identification Numbers Record
15
Outboard Motor Serial Number
15
Key Number
15
C-Tick Label and Manufactured Date Label
15
Compliance Mark and Manufactured Date Label
16
Read Manuals and Labels
18
Warning Labels
18
Table of Contents
21
Specifications and Requirements
21
Specifications
21
Installation Requirements
22
Boat Horsepower Rating
22
Mounting Outboard Motor
22
Remote Control Requirements
22
Battery Requirements
23
Specifications of Battery
23
Mounting Battery
23
Multiple Batteries
23
Propeller Selection
23
Start-In-Gear Protection
24
Engine Oil Requirements
24
Fuel Requirements
25
Gasoline
25
Gasoline Additives
26
Muddy or Acidic Water
26
Anti-Fouling Paint
27
Outboard Motor Disposal Requirements
27
Emergency Equipment
27
Emission Control Information
27
Star Labels
28
Components
30
Components Diagram
30
Remote Control Box
33
Remote Control Lever
34
Neutral Interlock Trigger
34
Free Accelerator
34
Throttle Friction Adjuster
35
Engine Shut-Off Cord (Lanyard) and Clip
36
Main Switch
36
Power Trim and Tilt Switch on Remote Control
37
Power Trim and Tilt Switch on Bottom Cowling
37
Trim Tab with Anode
38
Tilt Support Lever for Power Trim and Tilt Model
38
Cowling Lock Lever
39
Flushing Device
39
Fuel Filter
40
Tilt Support Shaft (Optional)
40
©2019 Yamaha Motor Corporation, U.S.A.
42
Instruments and Indicators
42
Digital Tachometer
42
Tachometer
42
Trim Meter
42
Hour Meter
42
Low Oil Pressure-Alert Indicator
42
Overheat-Alert Indicator
43
Digital Speedometer
43
Speedometer
43
Fuel Gauge
44
Trip Meter / Clock / Voltmeter
44
Fuel Level-Alert Indicator
45
Low Battery Voltage-Alert Indicator
45
Fuel Management Meter
45
Fuel Flow Meter
46
Fuel Consumption Meter / Fuel Economy Meter / Twin Engine Speed Synchronizer
46
Water Separator-Alert Indicator
48
6Y8 Multifunction Meters
48
6Y8 Multifunction Tachometers
48
Start-Up Checks
49
Low Oil Pressure-Alert
49
Overheat Alert
50
Water Separator Alert
50
Engine Trouble Alert
51
Low Battery Voltage-Alert
51
6Y8 Multifunction Speed & Fuel Meters
52
6Y8 Multifunction Speedometers
53
6Y8 Multifunction Fuel Management Meters
53
Engine Control System
55
Alert System
55
Overheat Alert
55
Low Oil Pressure Alert
55
Water Separator Alert
56
Installation
58
Mounting the Outboard Motor
58
Table of Contents
76
Operation
60
First-Time Operation
60
Filling Engine Oil
60
Breaking in Engine
60
Getting to Know Your Boat
60
Checks before Starting Engine
61
Fuel Level
61
Removing Top Cowling
61
Fuel System
61
Controls
62
Engine Shut-Off Cord (Lanyard)
62
Engine Oil
62
Outboard Motor
63
Flushing Device
63
Installing Top Cowling
63
Checking Power Trim and Tilt Unit
64
Battery
65
Filling Fuel
65
Operating Engine
66
Sending Fuel
66
Starting Engine
66
Checks after Starting Engine
68
Cooling Water
68
Warming up Engine
69
Procedure for Warming up Engine
69
Checks after Engine Warm up
69
Shifting
69
Stop Switches
69
Stopping Boat
70
Stopping Engine
71
Procedure for Stopping Engine
71
Trimming Outboard Motor
71
Adjusting Trim Angle
72
Adjusting Boat Trim
72
Tilting up and down
73
Procedure for Tilting up
74
Procedure for Tilting down
76
Shallow Water
77
Cruising in Shallow Water
77
Operating in Other Conditions
78
©2019 Yamaha Motor Corporation, U.S.A.
80
Maintenance
80
Transporting and Storing Outboard Motor
80
Storing Outboard Motor
80
Conditioning and Stabilizing Gasoline
80
Procedure
80
Lubrication
82
Cleaning and Anticorrosion Measures
82
Flushing Cooling Water Passage
82
Cleaning the Outboard Motor
83
Checking Painted Surface of Outboard Motor
83
Periodic Maintenance
83
Replacement Parts
84
Maintenance Interval Guidelines
84
Maintenance Chart 1
85
Maintenance Chart 2
87
Greasing
88
Inspecting Spark Plug
90
Inspecting Engine Idle Speed
91
Changing Engine Oil
91
Inspecting Wiring and Connectors
96
Inspecting Propeller
96
Removing Propeller
97
Installing Propeller
98
Changing Gear Oil
99
Inspecting and Replacing Anodes
100
Inspecting the Battery
101
Connecting the Battery
101
Disconnecting the Battery
102
Trouble Recovery
104
Troubleshooting
104
Temporary Action in Emergency
107
Impact Damage
107
Replacing Fuse
107
Power Trim and Tilt Unit will Not Operate
108
Water Separator-Alert Is Activated after Leaving Port
108
Treatment of Submerged Outboard Motor
110
Consumer Information (for North America)
111
Yamaha Four-Stroke Outboard Motor Three-Year Limited Warranty
111
Important Warranty Information if You Use Your Yamaha Outside the U.s.a. or Canada
113
Index
114
Français
123
©2019 Yamaha Motor Corporation, U.S.A.
127
Informations de Sécurité
127
Sécurité du Moteur Hors-Bord
127
Hélice
127
Pièces en Rotation
127
Pièces Brûlantes
127
Choc Électrique
127
Système de Trim
127
Cordon de Coupure du Moteur
127
Essence
128
Exposition Au Carburant Et Coulures
128
Monoxyde de Carbone
128
Modifications
128
Sécurité de la Navigation
128
Alcool Et Médicaments
128
Gilets de Sauvetage
128
Baigneurs
128
Passagers
129
Surcharge
129
Evitez Les Collisions
129
Météo
129
Déclaration D'accident
130
Education Et Formation À la Navigation
130
Initiation du Passager
130
Publications Sur la Sécurité de la Navigation
130
Lois Et Réglementations
130
Organisations de Plaisanciers
131
Règles Élémentaires de Navigation (Code de la Route)
131
Règles de Direction Et de Navigation Et Signaux Sonores
132
Règles de Croisement des Bateaux
132
Autres Situations Spéciales
133
Informations Générales
136
Enregistrement des Numéros D'identification
136
Numéro de Série du Moteur Hors-Bord
136
Numéro de Clé
136
C-Tick Label Et Étiquette de Date de Fabrication
136
Marque de Conformité Et Étiquette de Date de Fabrication
137
Lisez Les Manuels Et Les Étiquettes
139
Etiquettes D'avertissement
139
Spécifications Et Exigences
142
Spécifications
142
Conditions D'installation
143
Puissance Nominale du Bateau
143
Montage du Moteur Hors-Bord
143
Conditions de Commande À Distance
143
Exigences Pour la Batterie
144
Spécifications de la Batterie
144
Montage de la Batterie
144
Plusieurs Batteries
144
Sélection de L'hélice
144
Sécurité de Démarrage Embrayé
145
Exigences Concernant L'huile Moteur
145
Exigences Pour Le Carburant
146
Essence
146
Additifs Pour L'essence
148
Eau Boueuse Ou Acide
149
Peinture Antifouling
149
Exigences Relatives À L'élimination du Moteur Hors-Bord
149
Equipement de Secours
149
Informations Sur Le Contrôle des Émissions
150
Etiquettes À Étoiles
150
Table des Matières
159
©2019 Yamaha Motor Corporation, U.S.A.
161
Composants
153
Diagramme des Composants
153
Boîtier de Commande À Distance
156
Levier de Commande À Distance
157
Commande de Verrouillage de Point Mort
157
Accélérateur Au Point Mort
158
Régleur de Friction de L'accélérateur
158
Cordon du Coupe-Circuit du Moteur Et Agrafe
159
Interrupteur Principal
160
Interrupteur de Trim Sur la Commande À Distance
160
Interrupteur de Trim Sur Le Capot Inférieur
161
Dérive Avec Anode
161
Levier Support de Relevage Pour Modèle À Système de Trim
162
Levier de Verrouillage du Capot
162
Dispositif de Rinçage
163
Filtre À Carburant
163
Axe de Support de Relevage (Optionnel)
163
Instruments Et Indicateurs
165
Compte-Tours Numérique
165
Compte-Tours
165
Indicateur de Trim
165
Compteur D'heures
165
Indicateur D'alerte de Faible Pression D'huile
166
Indicateur D'alerte de Surchauffe
166
Indicateur de Vitesse Numérique
166
Indicateur de Vitesse
166
Jauge de Carburant
167
Compteur Journalier / Horloge / Voltmètre
167
Indicateur D'alerte de Niveau de Carburant
168
Indicateur D'alerte de Faible Tension de la Batterie
168
Indicateur de Gestion de Carburant
169
Indicateur de Débit de Carburant
169
Indicateur de Consommation de Carburant / Indicateur D'économie de Carburant / Synchroniseur de Régime de Moteurs Jumeaux
170
Indicateur D'alerte du Séparateur D'eau
171
6Y8 Compteurs Multifonction
172
6Y8 Compte-Tours Multifonction
172
Contrôles de Démarrage
173
Alerte de Faible Pression D'huile
173
Alerte de Surchauffe
174
Alerte du Séparateur D'eau
174
Alerte de Défaillance du Moteur
174
Alerte de Faible Tension de la Batterie
175
6Y8 Indicateurs de Vitesse & Carburant Multifonction
175
6Y8 Indicateurs de Vitesse Multifonction
176
6Y8 Indicateurs de Gestion du Carburant Multifonction
177
Système de Commande du Moteur
179
Système D'alerte
179
Alerte de Surchauffe
179
Alerte de Faible Pression D'huile
179
Alerte du Séparateur D'eau
180
Installation
182
Montage du Moteur Hors-Bord
182
Opération
184
Fonctionnement Pour la Première Fois
184
Plein D'huile Moteur
184
Rodage du Moteur
184
Connaissez Votre Bateau
185
Contrôles Avant Le Démarrage du Moteur
185
Niveau de Carburant
185
Dépose du Capot Supérieur
185
Système D'alimentation
185
Commandes
186
Cordon du Coupe-Circuit du Moteur
186
Huile Moteur
187
Moteur Hors-Bord
187
Dispositif de Rinçage
187
Installation du Capot Supérieur
187
Contrôle du Système de Trim
189
Batterie
190
Remplissage de Carburant
190
Utilisation du Moteur
191
Branchement de L'alimentation
191
Démarrage du Moteur
191
Contrôles Après Le Démarrage du Moteur
193
Eau de Refroidissement
193
Mise À Température du Moteur
194
Procédure de Préchauffage du Moteur
194
Contrôles Après la Mise À Température du Moteur
194
Changement de Vitesses
194
Contacteurs D'arrêt
194
Arrêt du Bateau
195
Arrêt du Moteur
196
Procédure D'arrêt du Moteur
196
Réglage du Trim du Moteur Hors-Bord
196
Réglage de L'angle de Trim
197
Réglage du Trim du Bateau
197
Relevage Et Abaissement
198
Procédure de Relevage
199
Procédure D'abaissement
201
Eaux Peu Profondes
202
Navigation en Eau Peu Profonde
202
Navigation Dans D'autres Conditions
203
©2019 Yamaha Motor Corporation, U.S.A.
209
Entretien
205
Transport Et Remisage du Moteur Hors-Bord
205
Remisage du Moteur Hors-Bord
205
Conditionnement Et Stabilisation de L'essence
205
Procédure
206
Lubrification
207
Nettoyage Et Mesures Anticorrosion
207
Rinçage du Passage D'eau de Refroidissement
207
Nettoyage du Moteur Hors-Bord
208
Contrôle des Surfaces Peintes du Moteur Hors-Bord
208
Entretien Périodique
209
Pièces de Rechange
209
Directives D'entretien Périodique
209
Tableau de Maintenance 1
211
Tableau de Maintenance 2
214
Graissage
215
Inspection de la Bougie
217
Contrôle du Régime de Ralenti du Moteur
218
Renouvellement de L'huile Moteur
218
Vérification des Fils Et des Connecteurs
223
Inspection de L'hélice
224
Dépose de L'hélice
225
Installation de L'hélice
225
Renouvellement de L'huile Pour Engrenages
227
Inspection Et Remplacement des Anodes
228
Inspection de la Batterie
229
Connexion de la Batterie
230
Déconnexion de la Batterie
231
Dépannage
232
Recherche de Pannes
232
Action Temporaire en Cas D'urgence
236
Dommage Dû À un Impact
236
Remplacement du Fusible
236
Le Système de Trim Ne Fonctionne Pas
237
L'alerte du Séparateur D'eau Est Activée Après Avoir Quitté Le Port
237
Traitement D'un Moteur Hors-Bord Submergé
239
Table des Matières
240
©2019 Yamaha Motor Corporation, U.S.A.
242
Informations Pour Le Consommateur (Pour L'amérique du Nord)
240
Moteur Hors-Bord Quatre Temps de Yamaha Garantie Limitée de Trois Ans
240
Informations Importantes
242
Utilisez Votre Yamaha en
242
Du Canada
242
Index
243
5
Based on 1 rating
Ask a question
Give review
Questions and Answers:
Need help?
Do you have a question about the Yamaha VF150 and is the answer not in the manual?
Ask a question
Yamaha VF150 Specifications
General
Brand
Yamaha
Model
VF150
Category
Outboard Motor
Language
English
Related product manuals
Yamaha VF115
104 pages
Yamaha VF175
118 pages
Yamaha V-MAX SHO VF175
36 pages
Yamaha V-MAX SHO VF115
36 pages
Yamaha VF90
212 pages
Yamaha VF200
120 pages
Yamaha VF250LA
329 pages
Yamaha VF225LA
329 pages
Yamaha V-MAX SHO VF200
36 pages
Yamaha V-MAX SHO VF250
36 pages
Yamaha V150
82 pages
Yamaha VZ225
90 pages
To Next PageTo Next PageTo Previous PageTo Previous Page
Loading...
Need help?
General
