11
Teléfono: 1-866-902-9690

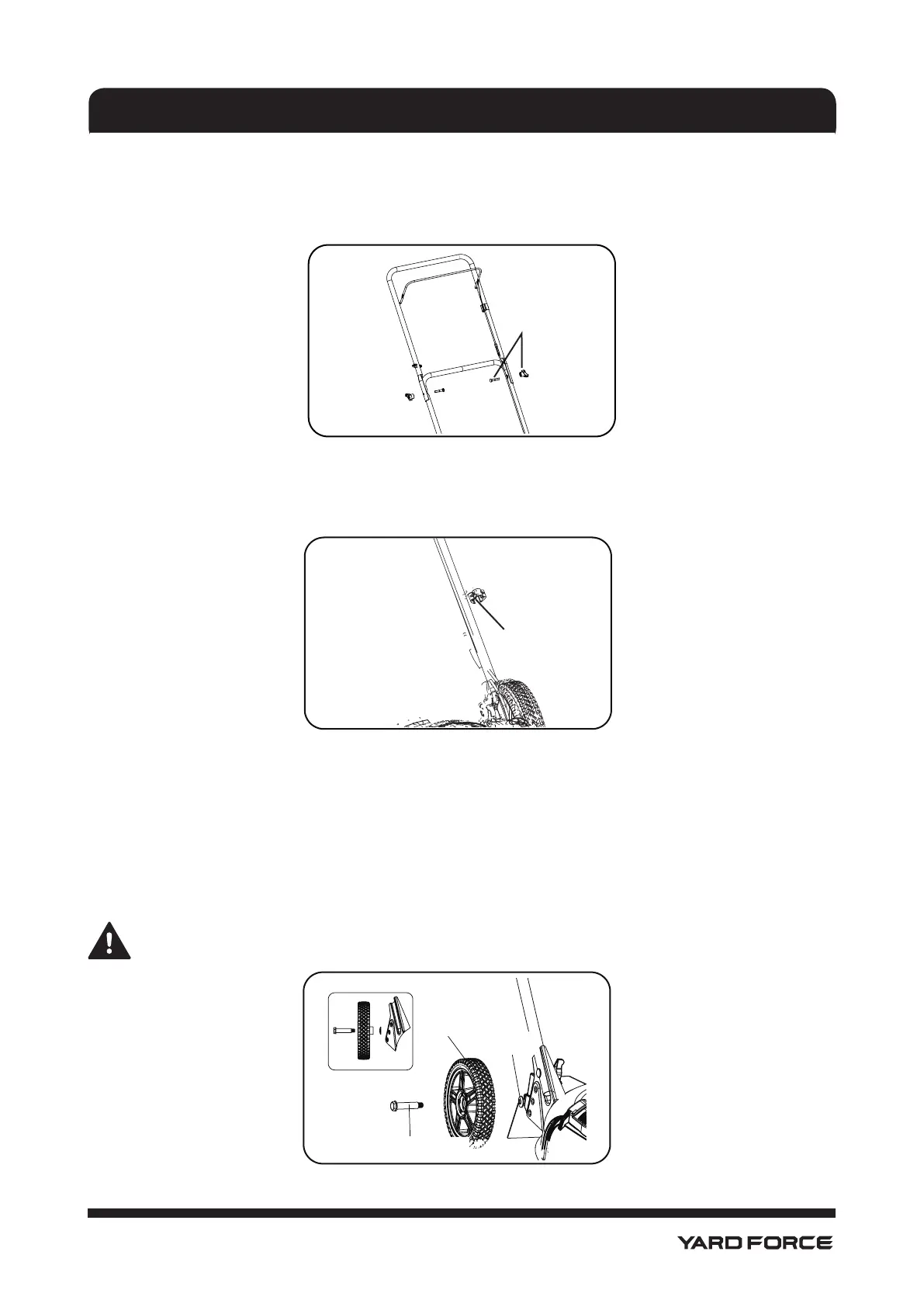

4. Coloque el mango superior en su posición sobre el mango inferior, manteniendo la barra de control de
encendido/apagado del motor mirando hacia arriba.
5. Sujete el mango superior al mango inferior, utilizando la tuerca y el tornillo del mango (incluidos), ver fig. 4.
SUJETAR EL CABLE BOWDEN
Como se muestra en la Fig. 5
Sujete el cable Bowden al mango utilizando la pinza para el cable (incluida).
MONTAJE DE LAS RUEDAS
1. Utilice los tornillos de resalto, las arandelas y la llave (incluida) para sujetar las ruedas a la cubierta.
2. Los orificios de la cubierta permiten tres alturas de corte. Use orificios equivalentes para instalar las
cuatro ruedas (es decir, para la posición de corte más baja, instale cada rueda en el orificio más alto de
la cubierta). Consulte el apartado «Ajuste de la altura de corte» para obtener más información.
3. Sujete cada rueda a la cubierta como se muestra en ka Fig.6. El chasis tiene un orificio roscado para
conectar los tornillos de resalto.
NOTA: El lado cóncavo de cada arandela debe presionarse contra la cubierta.
MONTAJE
Fig. 4
Fig.5
Pinza
Tuerca y tornillo
del mango
wheel
Fig.6
Arandela
Tornillo de resalto
