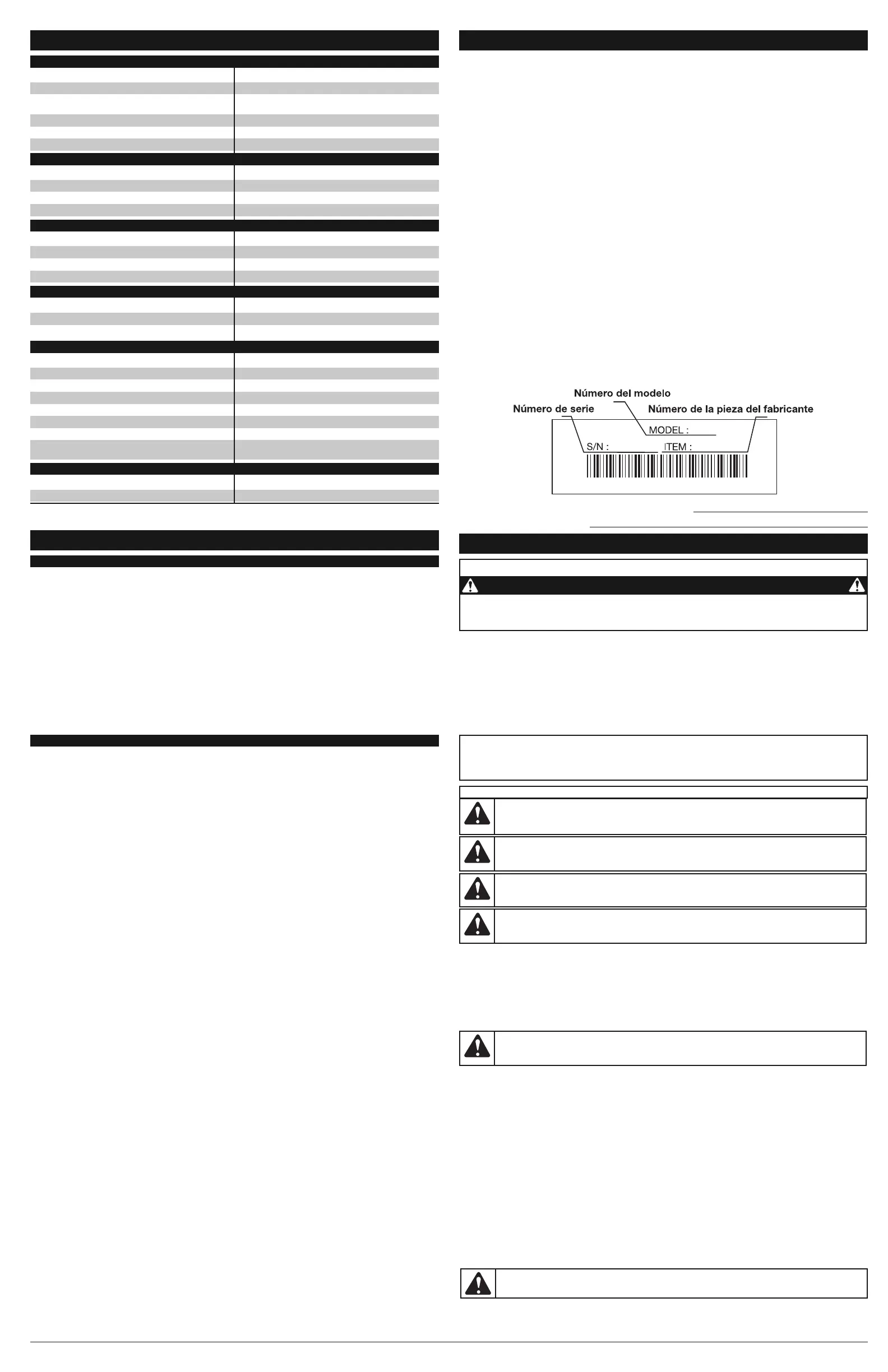

Page #8 background imageLoading...
Page #8 background image
LEA TODAS LAS INSTRUCCIONES ANTES DE OPERAR LA UNIDAD
Lea las instrucciones cuidadosamente. Familiarícese con los controles y el uso adecuado de la unidad.
No opere esta unidad cuando esté cansado, enfermo o bajo la influencia de alcohol, drogas o medicamentos.
Los niños y los adolescentes menores de 15 años de edad no deben usar la unidad. Los adolescentes pueden hacerlo
bajo la supervisión de un adulto.
Todos los dispositivos de protección y los accesorios de seguridad deben estar instalados adecuadamente antes de
operar la unidad.
Inspeccione la unidad antes de usarla. Reemplace las piezas dañadas. Verifique si hay fugas de combustible. Asegúrese
de que todos los fijadores estén en su lugar y asegurados. Reemplace las piezas que estén agrietadas, astilladas o
dañadas en cualquier forma. No opere la unidad con piezas sueltas o dañadas.
Inspeccione cuidadosamente el área antes de operar la unidad. Elimine todos los escombros y los objetos duros o filosos
tales como cristal, alambre, etc.
Esté consciente del riesgo de lesión en la cabeza, las manos y los pies.
No permita niños, espectadores ni mascotas en el área. Los niños, los espectadores y las mascotas deben estar fuera de
un radio de 50 pies (15 m.) como mínimo; de todas formas los espectadores correrán el riesgo de ser golpeados por
objetos lanzados por la unidad. Se debe exhortar a los espectadores a que usen protección para los ojos. Si se le acerca
alguien apague la unidad de inmediato.
Use sólo línea de reemplazo del fabricante original del equipo con un diámetro de 0.080 de pulgada (2.03 mm). Nunca use
línea reforzada con metal, alambre o soga. Se pueden romper y convertirse en proyectiles peligrosos.
Oprima el control del estrangulador y compruebe que regresa automáticamente a la posición de marcha en vacío. Haga
todos los ajustes o reparaciones antes de usar la unidad.
AVISOS DE SEGURIDAD PARA LAS UNIDADES QUE FUNCIONAN CON GASOLINA
Almacene el combustible solamente en recipientes diseñados y aprobados específicamente para el almacenamiento de
dichos materiales.
• IMPORTANTE INFORMACION DE SEGURIDAD •
LLAMADAS A APOYO AL CLIENTE
INDICE DE CONTENIDOS
Llamadas a apoyo al cliente . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8
Normas para una operación segura . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8
Conozca su unidad . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9
Instrucciones de ensamble . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9
Información del aceite y del combustible . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9
Instrucciones de arranque y apagado . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9
Instrucciones de operación . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9
Instrucciones de mantenimiento y reparación . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10
Limpieza y almacenamiento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10
Cuadro de solución de problemas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11
Especificaciones . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11
Garantía . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12
Toda la información, las ilustraciones y las especificaciones contenidas en este manual se basan en la
información más reciente disponible en el momento de impresión del manual. Nos reservamos el
derecho de hacer cambios en cualquier momento sin aviso previo.
Copyright © 2009 MTD SOUTHWEST INC. Todos los derechos reservados.
Llame 1-800-800-7310 en EE.UU. o al 1-800-668-1238 en Canada para obtener una lista de
distribuidores de servicio localizados cerca de usted. Para obtener más detalles sobre su unidad, visite
nuestro sitio en www.mtdproducts.com o www.mtdproducts.ca.
NO REGRESE SU UNIDAD AL VENDEDOR. PARA SOLICITAR SERVICIO POR LA GARANTIA,
DEBERA PRESENTAR PRUEBA DE SU COMPRA.
ESTE PRODUCTO ESTA CUBIERTO POR UNA O MAS PATENTES DE EE.UU., OTRAS PATENTES EN TRAMITE.
El servicio de esta unidad, ya sea durante o después del período cubierto por la garantía, debe ser
realizado solamente por un proveedor de servicios autorizado y aprobado.
Antes de que empiece a ensamblar su nuevo equipo, por favor ubique la placa que contiene el modelo
de la unidad y escriba esa información en el espacio en blanco aquí debajo. Aquí debajo se explica la
muestra de una placa del modelo.
Copie el número de serie aquí:
Copie el número del modelo/ pieza del fabricante aquí:
Lea el manual del operador y siga todas las advertencias e instrucciones de seguridad. De no
hacerlo, el operador y/o los espectadores pueden sufrir graves lesiones.
SI TIENE PREGUNTAS, LLAME AL 1-800-800-7310 EN EE.UU. O AL 1-800-668-1238 EN CANADA
ADVERTENCIA:
Se deben seguir las siguientes reglas de seguridad cuando use la unidad.
Por favor lea estas instrucciones para su propia seguridad y las de los espectadores, antes de hacer
funcionar la unidad. Por favor mantenga estas instrucciones en un lugar seguro para uso futuro.
ADVERTENCIA:
La gasolina es muy inflamable y sus gases pueden explotar si se
encienden. Tome las siguientes precauciones:
NORMAS PARA UNA OPERACION SEGURA
Los símbolos de seguridad se utilizan para llamar su atención sobre posibles peligros. Los símbolos
de seguridad y sus explicaciones merecen toda su atención y comprensión. Los símbolos de
seguridad no eliminan ningún peligro por sí mismos. Las instrucciones o advertencias que ofrecen
no substituyen las medidas adecuadas de prevención de accidentes.
NOTA: Le ofrece información o instrucciones que son esenciales para la operación o
mantenimiento del equipo.
SIMBOLO SIGNIFICADO
PARACHISPAS
NOTA: Para los usuarios en tierras forestales de los EE.UU. y en los estados de California, Maine, Oregon
y Washington. Todos los terrenos forestales de los EE.UU. y el estado de California (Códigos de Recursos
Públicos 4442 y 4443), Oregon y Washington, requieren por decreto, que ciertos motores de combustión interna
que se hagan funcionar en zonas boscosas y/o zonas cubiertas por pastizales, estén equipados con un
parachispas, que sean mantenidos en buen estado de funcionamiento o que el motor sea construido, esté
equipado y sea mantenido para evitar incendios. Consulte los reglamentos pertinentes a esos requisitos con las
autoridades estatales o locales. El incumplimiento de esos requisitos puede responsabilizarle o someterle a la
imposición de una multa. Esta unidad fue equipada en la fábrica con un parachispas. Si requiere sustitución,
hay una Pantalla Parachispas disponible, Pieza #753-06182 al contactar el departamento de servicio.
PROPOSICIÓN 65 DE CALIFORNIA
ADVERTENCIA
LAS EMISIONES DEL MOTOR DE ESTE PRODUCTO CONTIENEN SUBSTANCIAS QUIMICAS QUE EL
ESTADO DE CALIFORNIA CONOCE COMO CAUSANTES DECANCER, DEFECTOS DE NACIMIENTO U
OTROS DAÑOS REPRODUCTIVOS.
ALERTA DE SEGURIDAD:
Indica peligro, advertencia o precaución. Debe prestar
atención para evitar sufrir graves lesiones personales. Puede ser utilizado junto con otros
símbolos o figuras.
PELIGRO:
El no obedecer una advertencia de seguridad puede conducir a que usted u
otras personas sufran graves lesiones. Siga siempre las precauciones de seguridad para
reducir el riesgo de incendio, descarga eléctrica y lesiones personales.
ADVERTENCIA:
El no seguir una advertencia de seguridad puede conducir a que
usted u otras personas sufran lesiones. Siga siempre las precauciones de seguridad para
reducir el riesgo de incendio, descarga eléctrica y lesiones personales.
PRECAUCIÓN:
El no seguir una advertencia de seguridad puede conducir a daño patrimonial
o a que usted u otras personas sufran lesiones personales. Siga siempre las precauciones de
seguridad para reducir el riesgo de incendio, descarga eléctrica y lesiones personales.
88
CAUSE SOLUTION
Carburant vieux ou mal mélangé Faites-le régler par un concessionnaire agréé
Bougie encrassée Remplacez ou nettoyez-la
CAUSE SOLUTION
Carburant vieux ou mal mélangé Drainez le réservoir/ajoutez du carburant frais
Accessoire de coupe engorgé d'herbes Arrêtez le moteur et nettoyez l'accessoire
Filtre à air sale Remplacez ou nettoyez-le
CAUSE SOLUTION
Réservoir de carburant vide Remplissez-le de carburant bien mélangé.
La poire d'amorçage n'a pas été pressée assez fort
En position 3, pressez-la complètement et lentement de
10 fois
Moteur noyé Utilisez la procédure de démarrage
Carburant vieux ou mal mélangé Drainez le réservoir/ajoutez du carburant frais
Bougie encrassée Remplacez ou nettoyez-le
CAUSE SOLUTION
Accessoire de coupe engorgé d'herbes Arrêtez le moteur et nettoyez l'accessoire
Accessoire de coupe mal aligné Chargez du fil neuf
Moulinet intérieur bloqué Rembobinez le moulinet
Tête de coupe sale Nettoyez le moulinet intérieur et la bobine extérieure
Fil soudé Démontez et déposez la partie soudée, et rembobinez le fil
Fil tordu durant la recharge Démontez puis rembobinez le fil
Quantité insuffisante de fil exposée
Enfoncez le bouton de butée et tirez le fil jusqu’à en extraire
102 mm (4 po) à l’extérieur de l’accessoire de coupe.
CAUSE SOLUTION
Présence d'huile dans la tête de coupe Nettoyez l'accessoire de coupe
CAUSE SOLUTION
Filtre à air bouché Remplacez ou nettoyez-le
Carburant vieux ou mal mélangé Drainez le réservoir/ajoutez du carburant frais
Mauvais réglage du carburateur Ajustez selon l'instruction
TABLEAU DE DÉPANNAGE
SI VOUS AVEZ BESOIN D'AIDE, CONTACTEZ VOTRE CONCESSIONNAIRE AGRÉÉ.
MOTEUR*
Logement de l'arbre d'entraînement . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Tube acier
Manette des gaz. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Détente à portée du doigt
Poids de l’appareil (à vide, avec accessoire de coupe et protecteur, et poignée en D) . . . . . . . . . . . . . . . . 4,5 kg (10 lb)
Mécanisme de coupe . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Bump Head™
Bandoulière . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Facultatif
Diamètre de la bobine de fil . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 76,2 mm (3 po)
Diamètre du fil . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2,03 mm (0,080 po)
Diamètre du chemin de coupe . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40,64 cm (16 po)
Type de moteur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Refroidi par air, 2-temps
Course . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2,6 cm (1,02 po)
Cylindrée . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25 cc
Régime de fonctionnement. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6.300+ tr/min
Régime ralenti. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3.200-4.400 tr/min
Type d'allumage. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Électronique
Contact d'allumage. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Interrupteur à berceau
Écartement de la bougie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0,635 mm (0,025 po)
Lubrification . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Mélange carburant/huile
Rapport carburant/huile. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40:1
Carburateur. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Membrane, toutes positions
Démarreur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . EZ-Pull®
Silencieux . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Chicane avec protection
Accélérateur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Rappel manuel
Capacité du réservoir de carburant . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 296 ml (10 fl.oz.)
ARBRE D'ENTRAÎNEMENT ET ACCESSOIRE DE COUPE*
SPECIFICATIONS
*Toutes les spécifications contenues dans ce manuel tiennent compte des dernières informations techniques disponibles au
moment de mettre sous presse. Nous nous réservons le droit d'y apporter des modifications à tout moment, sans préavis.
LE MOTEUR REFUSE DE SE METTRE AU RALENTI
LE MOTEUR REFUSE DE SE METTRE AU RALENTI
LE MOTEUR REFUSE D’ACCÉLÉRER
LE MOTEUR MANQUE DE PUISSANCE OU SE CALE DURANT LA COUPE
LE FIL DE COUPE AVANCE DE MANIÈRE INCONTRÔLÉE
LA TÊTE DE COUPE NE FAIT PAS AVANCER LE FIL
