Yardistry YM12632X - Page 11

11 support@yardistrystructures.com
Wood / Bois / Madera Hardware / Quincaillerie / Tornillos y accesorios
S11
28 x #8 x 2”

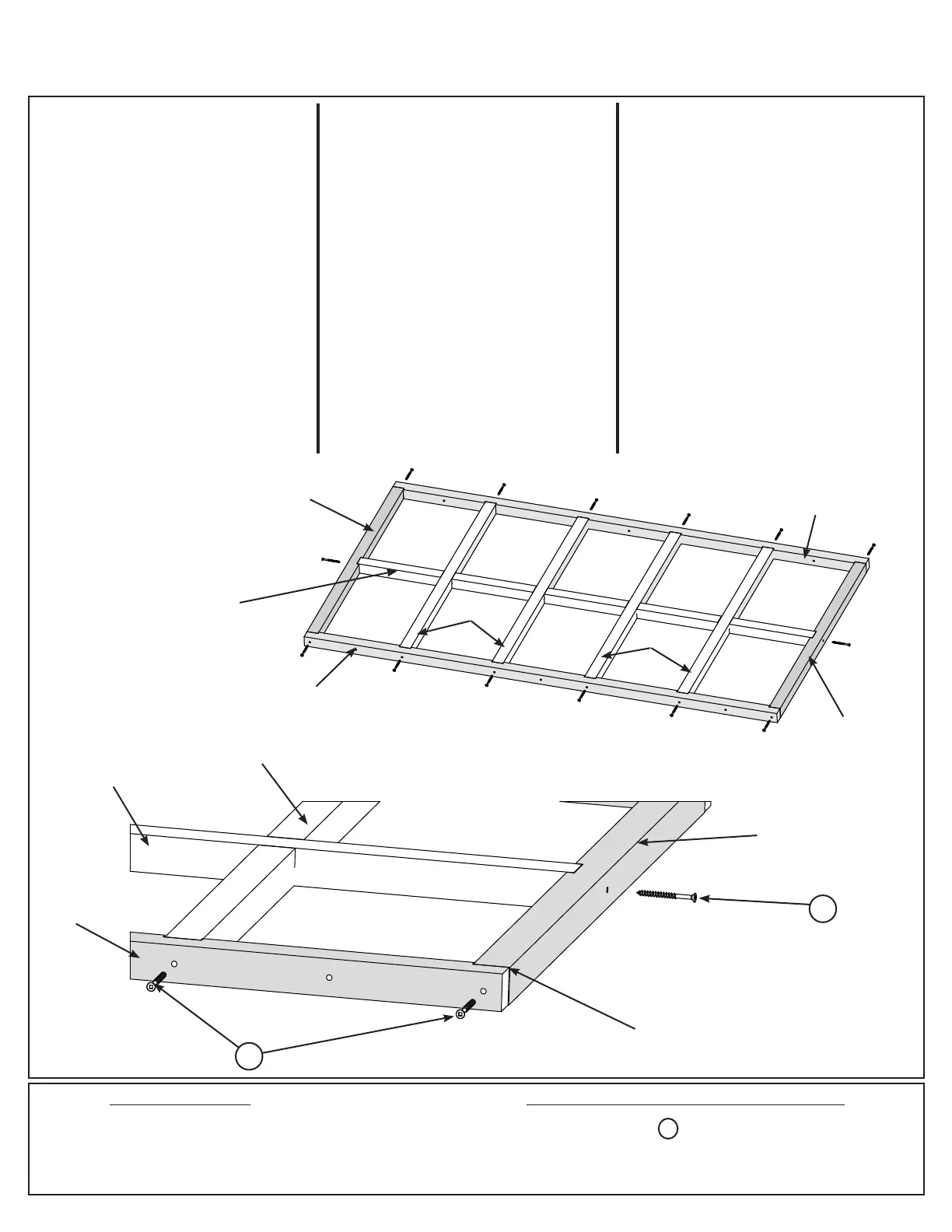

B: Place 1 (889) Frame T/B at
each end of (886) Centre Upright
so ends are ush then attach with
1 (S11) Wood Screw per end.
(F3.3 and F3.4)
C: Place 2 (888) Frame Sides
against (889) Frame T/Bs and
(887) Horizontals. Top and Bottom
to be ush to tops of (889) Frame
T/Bs. Attach with 6 (S11) Wood
Screws per (888) . (F3.3 and F3.4)
D: Repeat for second Wall Frame.
(886)
(886)
S11
(887)
(887)
S11
(887)
F3.3
F3.4
Flush /
Aligné /
Nivelado
Step 3: Assemble Wall Frame Part 2 - Étape 3 : Assemblage du cadre Partie 2
- Paso 3: Montaje del marco Parte 2
4 x (888) Frame Side / Cadre latéral / Marco lateral
4 x (889) Frame T/B / Cadre T/B / Marco T/B
B: Placez 1 cadre T/B (889) à
chaque extrémité du support vertical
(886) de sorte que les extrémités
soient alignées puis xez avec 1 vis
à bois (S11) par extrémité. (F3.3 et
F3.4)
C: Placez 2 cadres latéraux (888)
contre les cadres T/B (889) et les
barres horizontales (887). Hauts et
bas doivent être alignés aux hauts
des cadres T/B (889). Fixez avec
6 vis à bois (S11) par cadre latéral
(888). (F3.3 et F3.4)
D: Répétez pour le deuxième cadre
B: Coloque 1 marco T/B (889) en
cada extremo del soporte vertical
(886) para que los extremos estén
nivelados y luego je con 1 tornillo
para madera (S11) por extremo.
(F3.3 y F3.4)
C: Coloque 2 marcos laterales
(888) contra los marcos T/B (889)
y las horizontales (887). Las partes
superiores e inferiores deben estar
niveladas con las partes superiores
de los marcos T/B (889). Fije con
6 tornillos para madera (S11) por
marco lateral (888). (F3.3 et F3.4)
D: Repita para el segundo marco.
(888) Frame Side
/ Cadre latéral /
Marco lateral
(889) Frame T/B
/ Cadre T/B /
Marco T/B
(889) Frame T/B
/ Cadre T/B /
Marco T/B
(889) Frame T/B
/ Cadre T/B /
Marco T/B
(888) Frame Side
/ Cadre latéral /
Marco lateral
(888) Frame Side
/ Cadre latéral /
Marco lateral
