기능 설정과 운전 조작

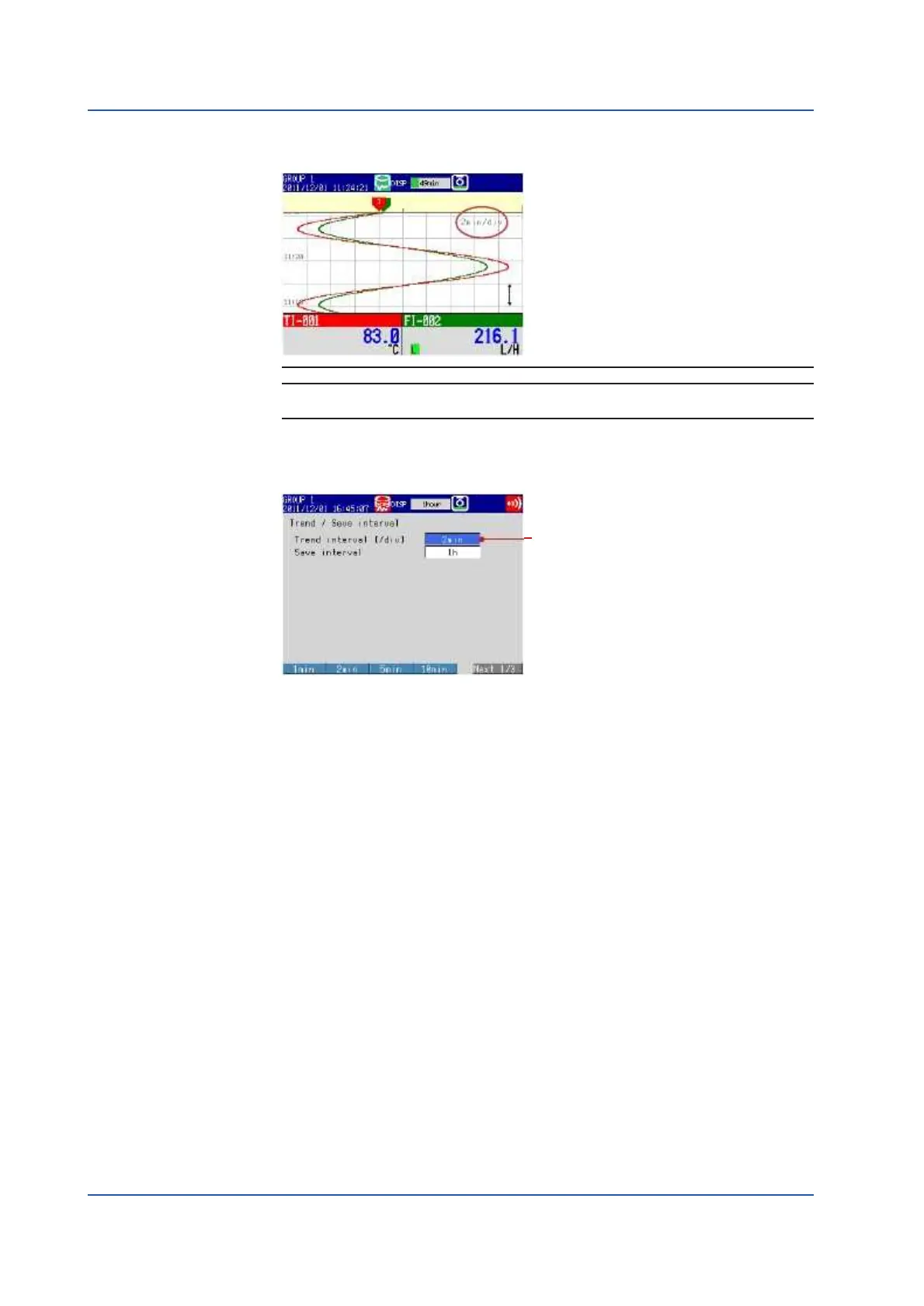

시간 스케일 설정
트렌드 파형 1div 당 시간을 2분으로 설정합니다.
트렌드 갱신주기 [2min]일 때
샘플링주기 (1 dot 에 상당하는 시간)
“4초”
30 dots × 4 s = 2 min
30 dots/div
설정항목
트렌드갱신주기
내용
1div당 시간을 2분으로 한다
그림번호
1
트렌드 파형이 4초마다 업데이트됩니다.
(1) Trend interval(트렌드 갱신주기)
MENU (설정모드전환) > Menu tab > Display > Trend/
Save interval.
1
작업 완료.
트렌드 갱신 주기에 대한 자세한 설명은, Section 6.1 “Setting the Recording
Conditions of the Measured Data”, FX1000
사용메뉴얼
, IM 04L21B01-01EN 를 참조.
이상의 설정 후 메모리 샘플을 시작하면 측정 파형 표시(트렌드 표 보기)
내부 메모리에 기록합니다. 내부 메모리에 기록된 데이터는 1시간마다 구분된
파일입니다. 파일 크기를 변경하려면
Section 6.1 “Setting the Recording Conditions of the Measured Data”,
FX1000
사용메뉴얼
, IM04L21B01-01EN.을 참조하십시오.
CF 카드 슬롯을 가진 제품은 CF 카드를 슬롯에 삽입하여 두면 파일이 CF 카드
"DATA0" 폴더에 자동 저장됩니다. CF 카드에 저장방법을 변경하려면
Section 6.2 “Setting the Method for Saving the Data”, FX1000
사용메뉴얼
IM04L21B01-01EN 을 참조하십시오.
CF 카드 슬롯을 가진 제품으로, 구성 데이터를 저장하고 싶을 때는
다음 페이지의 “설정 데이터 저장”을 수행하십시오.
